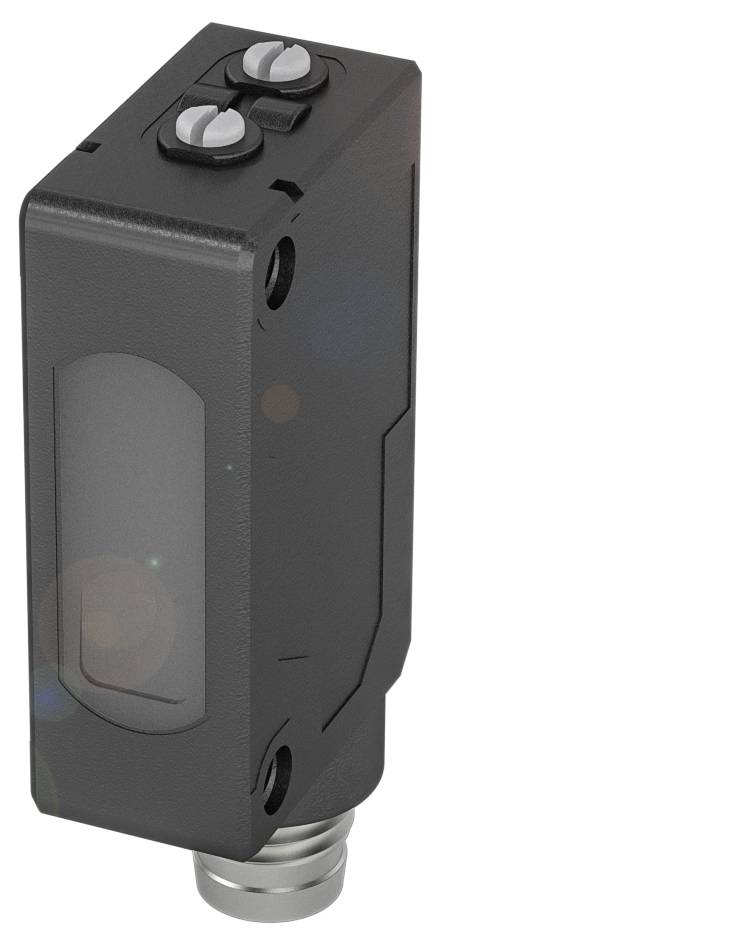

BALLUFF BOS01JK optický senzor, BOS01JK, zaclonění pozadí, 10.0 - 30.0 V, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
optický senzor
Funkce
zaclonění pozadí
Provozní napětí max.
30.0 V
Typ
BOS01JK
Datasheety: (PDF)
Počet
Celková cena (4 280,17 Kč / kus)
4 280,17 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
BOS01JK cenově výhodné a malé základní varianty našeho kubického světelného spínače
- Rozměry: 10.8 x 43.5 x 19.5 mm
- Řada: 5K
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Funkční princip: Optoelektronický senzor
- Princip funkce: Optický: Světelný snímač, triangulace
Technické parametry
- Hlavní vlastnosti:Rozměry: 10.8 x 43.5 x 19.5 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Řada: 5K
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce: Optický: Světelný snímač, triangulace
- Materiál skříňky: PC
- PBT
- Typ světla: Červené světlo laseru
- Rozměry plochy: 0.2 x 0.3 mm
- Značka: Global
- Optické zvláštnosti: Potlačení pozadí
- Dosah: 20... 300 mm
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Směrová charakteristika: Obvykle zaostření při 260 mm
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: 10.8 x 43.5 x 19.5 mm
- Upevnění: Šroub M3
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 2000 Hz
- Připojení: Konektor, M8x1 konektor, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Hystereze H max. (% str): 10.0 %
- Jmenovitá spínací vzdálenost SN: 300 mm, nastavitelná
- MTTF (40 °C): 3 a)
- Aktivní plocha, materiál: PMMA
- Materiál pouzdra: PC |PBT
- Odchylka vzdálenosti 18 % max. (% str): 8 %
- Utahovací moment max. 0.5 Nm
- Možnost nastavení: Spínací odstup (Sn) |světle/spínání tma
- Značka: Global
- Řada: 5K
- Tvar: Quader |připojení 90°
- Zobrazení: Funkce výstupu - LED žlutá |stabilita - LED zelená
- Nastavovač: Potenciometr 270° |potenciometr 6-rychlostní
- Výtah vypnutí max. 0.25 ms
- Zapínací kladkostroj ton max. 0.25 ms
- Proud naprázdno IO max. Při UE: 35 mA
- Případ napětí UD max. U IE: 1.5 V.
- Dosah funkční bezpečnosti: 20... 300 mm
- Druh obalu
Piece
- Kategorie produktu
optický senzor
- Typ
BOS01JK
- Funkce
zaclonění pozadí
- Provozní napětí
24
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
Antivalentní
- Výstupy
PNP
- Materiál pouzdra
PC
- Vlastnosti materiálu
Polykarbonát
- Typ vysílače
červený polovodičový laser
300 m
- Vlastnosti
S podsvícením
IP67
- Min. teplota
-10 °C
- Max. teplota
55 °C
- Délka
19.50 mm
- Šířka
10.80 mm
- V
43.50 mm
- Hloubka
19.5 m
- Rozm.
(d x š x v) 19.50 x 10.80 x 43.50 mm
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416530 BALLUFF BOS01JK optický senzor, BOS01JK, zaclonění pozadí, 10.0 - 30.0 V, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416530 BALLUFF BOS01JK optický senzor, BOS01JK, zaclonění pozadí, 10.0 - 30.0 V, 1 ks
Popis
Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Konstrukční řada=5K, rozměry=10.8 x 43.5 x 19.5 mm, rozhraní=PNP spínací/rozpínací kontakt (NO/NC), princip funkce=optický senzor, triangulační princip, optická zvláštnost=potlačení pozadí, směrová charakteristika=ohnisko typicky při 260 mm, typ světla=laserové červené světlo, velikost plochy=0.2 x 0.3 mm ve zaostření, dosah=20...300 mm, připojení=konektor, M8x1 konektor, 4-pólový, materiál pouzdra = PC PBT, aktivní plocha, materiál = PMMA, provozní napětí UB=10... 30 VDC, schválení/shoda = CucULUSCDRHWEEE
