Name: BALLUFF BOS0156 optický senzor, BOS0156, spínání za světla, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3416813
Availability: BackOrder

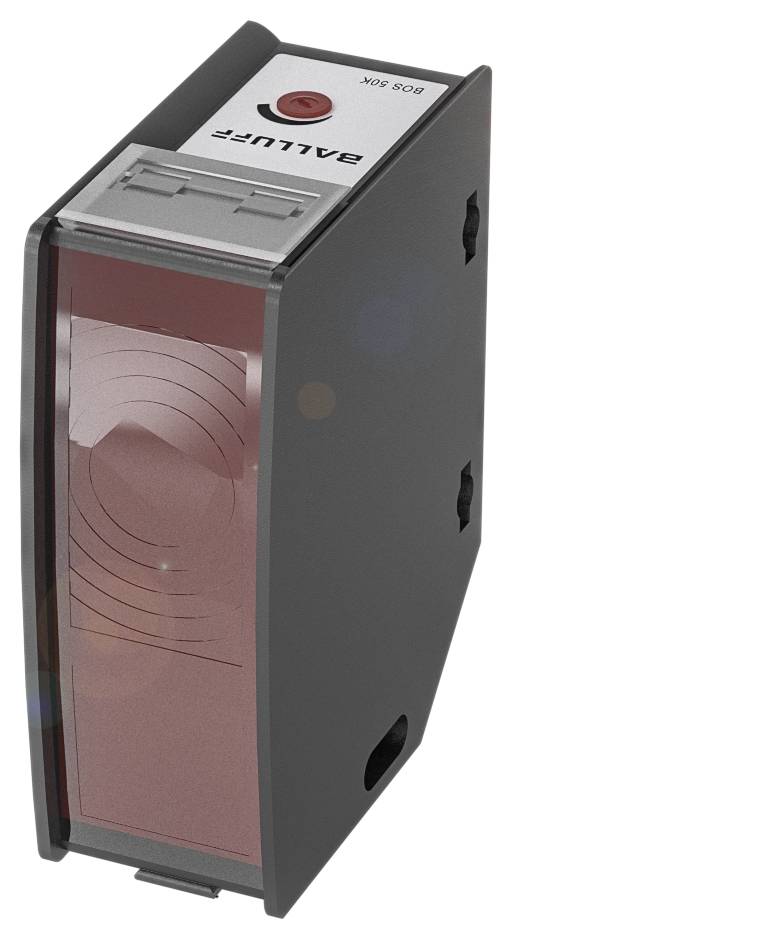

Obdélníkový optoelektronický senzor v černém pouzdře s červenou čelní čočkou a firemním logem na horní straně.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

optický senzor

Funkce

spínání za světla

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 585,95 Kč / kus)

6 342,98 Kč

-12 %

5 585,95 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Optický snímač Balluff BOS0156 s různými typy světla s dosahem až 60 m.

Rozměry: 28.5 x 80.5 x 62 mm
Řada: 50 K.
Rozhraní: PNP spínací kontakt (NO)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace

Technické parametry

Hlavní vlastnosti:Rozměry: 28.5 x 80.5 x 62 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada: 50 K.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace
Materiál skříňky: PC
ABS
Typ světla: Červené LED světlo
Velikost plochy: 60 x 60 mm při
Optické zvláštnosti: Potlačení pozadí
Dosah: 200... 2000 mm
Rozhraní: PNP spínací kontakt (NO)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Rozměry: 28.5 x 80.5 x 62 mm
Upevnění: Šroub M5
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Hystereze H max. (% str): 5.0 %
Jmenovitá spínací vzdálenost SN: 2 m, nastavitelná
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
Aktivní plocha, materiál: Sklo
Spínací výstup: PNP spínací kontakt (NO)
Materiál pouzdra: PC |ABS
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibrace: 10…55 Hz, amplituda 0.5 mm, |3x30 min
Ochrana: IP67
Okolní teplota: -10... 60 °C.
Odchylka vzdálenosti 18 % max. (% str): 8 %
Dosah: 200... 2000 mm
Kontakty, ochrana povrchu: Pozlacené
Cizí světlo max. 10000 luxů
Princip funkce: Optický: Světelný snímač, triangulace
Typ světla: Červené LED světlo
Velikost plochy: 60 x 60 mm při
Optické zvláštnosti: Potlačení pozadí
Optická spínací funkce: Spínání za světla
Směrová charakteristika: Rozptýlená
Vlnová délka: 630 nm
Skupina LED podle IEC 62471: Skupina volná
MTTF (40 °C) materiál: 219 a)
Odchylka vzdálenosti 6 % max. (% str): 25.0 %
Spínací funkce, přídavný výstup: Rozpínací kontakt (NC)
Přídavný výstup: PNP chybový výstup

Druh obalu: Piece

Kategorie produktu: optický senzor

Typ: BOS0156

Funkce: spínání za světla

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

Výstupy: PNP

Připojení: M12, 4pólové

Materiál pouzdra: PC

Typ vysílače: červená LED dioda

Vlnová délka: 630 nm

: 2000 mm

Vlastnosti: S podsvícením

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Délka: 62.00 mm

Šířka: 28.50 mm

V: 80.50 mm

Hloubka: 62 m

Rozm.: (d x š x v) 62.00 x 28.50 x 80.50 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416813 BALLUFF BOS0156 optický senzor, BOS0156, spínání za světla, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416813 BALLUFF BOS0156 optický senzor, BOS0156, spínání za světla, 10.0 - 30.0 V, 1 ks

Popis

Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Konstrukční řada=50K, rozměry=28.5 x 80.5 x 62 mm, rozhraní=PNP spínací kontakt (NO), princip funkce=optoelektronický senzor, princip funkce opticky=světelný snímač, triangulační, optické zvláštnosti=potlačení pozadí, směrová charakteristika=ztlumená, typ světla=červené světlo LED, velikost plochy=60 x 60 mm při Sr, dosah=200...2000 mm, připojení=konektor, zástrčka M12x1, 4-pólová, materiál pouzdra = PC ABS, aktivní plocha, materiál = sklo, provozní napětí Ub=10... 30 VDC, schválení/shoda = CEcULUSEACWEEE

Tento text byl přeložen strojově.
