Name: BALLUFF BOS013H optický senzor, BOS013H, spínání za světla, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3418495
Availability: BackOrder

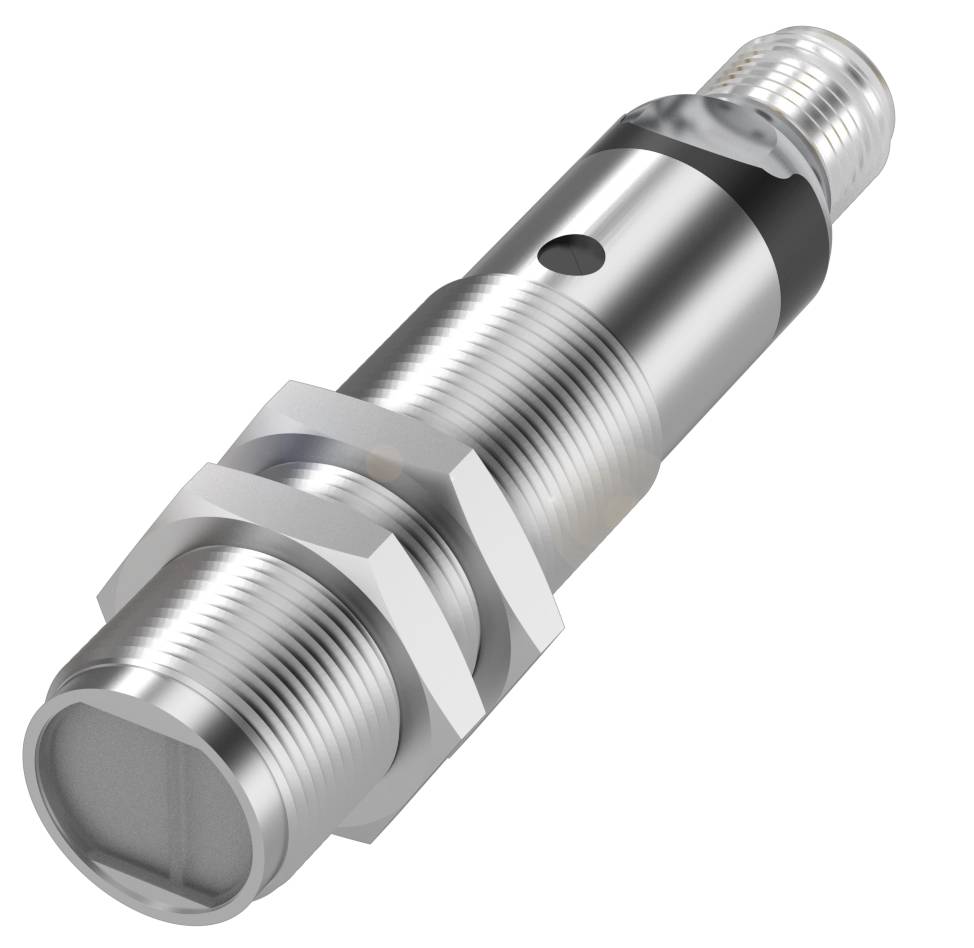

Válcový přibližovací senzor z kovu se dvěma šestihranými maticemi pro upevnění. Senzor má závit pro montáž.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

optický senzor

Funkce

spínání za světla

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 119,83 Kč / kus)

4 718,18 Kč

-13 %

4 119,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Cylindrický světelný snímač Balluff BOS013H se závitem M18 a různými druhy světla

Rozměry: Ø 18 x 81.5 mm
Řada 18 m.
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický světelný snímač, energetický stůl

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 81.5 mm
Aktivní plocha, materiál: PMMA
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 18 m.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický světelný snímač, energetický stůl
Materiál pouzdra: Poniklovaná mosaz
Typ světla: Červené světlo laseru
Dosah: 0... 350 mm
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 18 x 81.5 mm
Upevnění: Matice M18x1
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 30 VDC
Zbytkové vlnění max. (% UE): 8 %
Spínací frekvence: 1500 Hz
Stupeň krytí: II
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Jmenovitá spínací vzdálenost SN: 350 mm, nastavitelná
MTTF (40 °C): 739 a)
Aktivní plocha, materiál: PMMA
Materiál pouzdra: Poniklovaná mosaz
Dosah: 0... 350 mm
Utahovací moment max. 22 Nm
Možnost nastavení: Spínací vzdálenost (SN)
Povrchová ochrana: Poniklovaná
Řada 18 m.
Tvar: Válcová |optika rovná
Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí
Regulátor: Potenciometr 270°
Výtah vypnutí max. 0.33 ms
Zapínací kladkostroj ton max. 0.33 ms
Proud naprázdno IO max. Při UE: 35 mA
Případ napětí UD max. U IE: 2 V.
Cizí světlo max. 5000 luxů
Princip funkce: Optický světelný snímač, energetický stůl
Laserová třída podle IEC 60825-1: 1
Typ světla: Červené světlo laseru
Střední výkon po max. 390 µW
Délka pulsu t max.: 6.0 µs
Pulsní frekvence 25 kHz
Funkce spínání optický: Spínání za světla, spínání za tmy
Směrová charakteristika: Rozptýlená
Vlnová délka: 650 nm

Druh obalu: Piece

Kategorie produktu: optický senzor

Typ: BOS013H

Funkce: spínání za světla

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 1500 Hz

Připojení: M12, 4pólové

Konstrukční velikost: M18

Materiál pouzdra: mosaz

Vlastnosti materiálu: niklováno

Typ vysílače: červený polovodičový laser

Třída laseru: 1

Vlnová délka: 650 nm

: 350 mm

Vlastnosti: LED kontrolka

: IP67

Min. teplota: -10 °C

Max. teplota: 50 °C

Délka: 81.50 mm

(Ø): 18 mm

Rozm.: (Ø x d) 18 mm x 81.50 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3418495 BALLUFF BOS013H optický senzor, BOS013H, spínání za světla, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3418495 BALLUFF BOS013H optický senzor, BOS013H, spínání za světla, 10.0 - 30.0 V, 1 ks

Popis

Energeticky úsporné světelné tlačítko jsou ideální pro ideal rozpoznání kontrastních rozdílů. Rozeznají objekty v závislosti na povrchu, barvě a materiálu. Jsou cenově výhodné, snadno se montují a orientují. Optoelektronický senzor, světelný vysílač = laser, typ připojení = konektor, spínací výstup = PNP spínací kontakt (NO); PNP (NC) piny 4-2, dosah max.=350 mm
