Name: BALLUFF BOS00WJ optický senzor, BOS00WJ, vysílač, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3418573
Availability: BackOrder

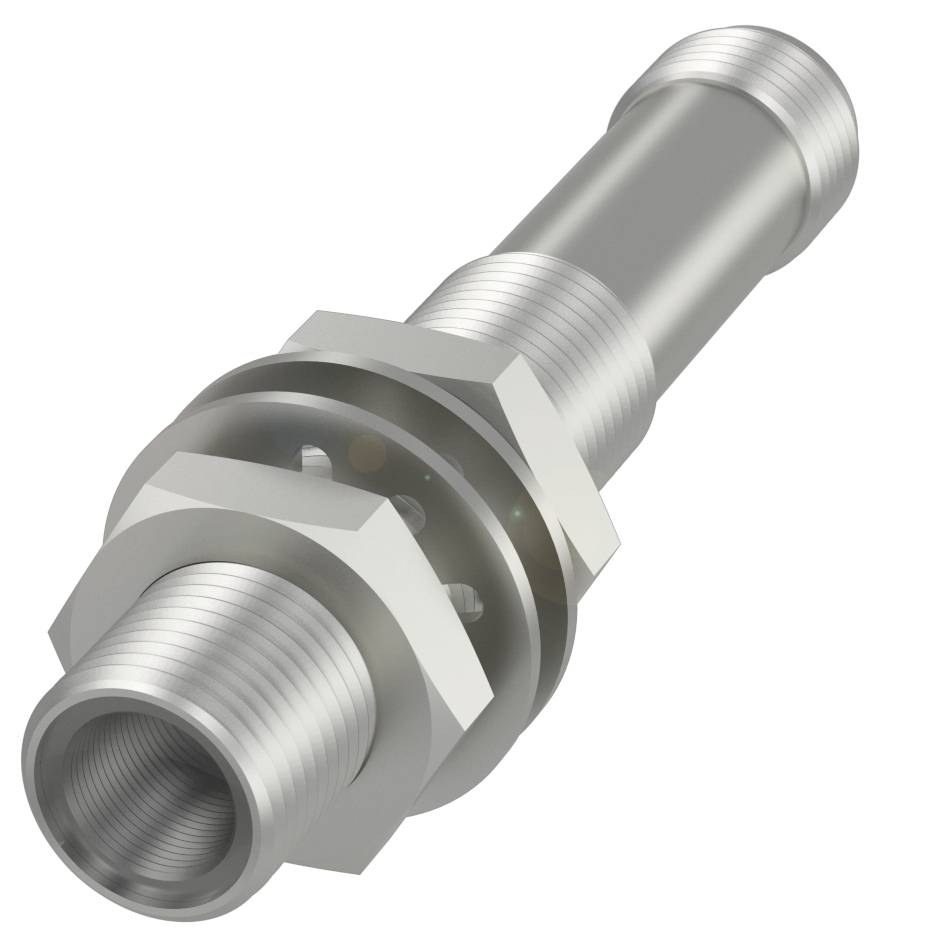

Kovová trubka se závitovým spojením a šestihrannou upevňovací maticí. Vhodná pro spojení ve strojích nebo instalacích.

Ilustrační obrázek

Kategorie produktu

optický senzor

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Typ

BOS00WJ

Provedení

vysílač

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 070,25 Kč / kus)

3 511,57 Kč

-13 %

3 070,25 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Cylindrická jednocestná světelná závora Balluff BOS00WJ se závitem M12 a různými druhy světla

Rozměry: Ø 12 x 70 mm
Řada 12 m.
Funkční princip: Optoelektronický senzor
Princip funkce optického: Jednocestná optická závora (vysílač)
Směrová charakteristika: Kolimovaná

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 70 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 12 m.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce optického: Jednocestná optická závora (vysílač)
Materiál pouzdra: Poniklovaná mosaz
Typ světla: Červené světlo laseru
Velikost světelného zdroje: Ø světla 2.5 mm
Dosah: 0... 30 m
Směrová charakteristika: Kolimovaná
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 12 x 70 mm
Upevnění: Matice M12x1
Jmenovité provozní napětí UE DC: 24 v
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 30 VDC
Zbytkové vlnění max. (% UE): 10 %
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost SN: 30 m, nastavitelná
MTTF (40 °C): 593 a)
Aktivní plocha, materiál: Sklo
Materiál pouzdra: Poniklovaná mosaz
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibrace: 10…55 Hz, amplituda 1 mm, 3x 30 |min
Ochrana: IP67
Okolní teplota: -10... 50 °C.
Stupeň znečištění: 3
Dosah: 0... 30 m
Utahovací moment max. 15 Nm
Kontakty, ochrana povrchu: Pozlacené
Řada 12 m.
Tvar: Válcová |optika rovná
Proud naprázdno IO max. Při UE: 10 mA
Princip funkce optického: Jednocestná optická závora (vysílač)
Laserová třída podle IEC 60825-1: 1
Typ světla: Červené světlo laseru
Velikost světelného zdroje: Ø světla 2.5 mm
Střední výkon po max. 60 µW
Délka pulsu t max.: 2.5 µs
Pulsní frekvence 19.7 kHz
Směrová charakteristika: Kolimovaná
Vlnová délka: 650 nm
Nejmenší část: 200 µm při 2 m. R0 = 6 m.
REFERENČNÍ PŘIJÍMAČ: BOS 12M-. -LE10-.
Ochrana povrchu mechanické vlastnosti: Poniklovaná
Pulzní výkon PP max. 1.5 mW
Nejmenší mezera typ.: 0,5 mm při 3M, R0= 6m (LS12)

Kategorie produktu: optický senzor

Typ: BOS00WJ

Provedení: vysílač

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Připojení: M12, 4pólové

Konstrukční velikost: M12

Materiál pouzdra: mosaz

Vlastnosti materiálu: niklováno

Typ vysílače: červený polovodičový laser

Třída laseru: 1

Vlnová délka: 650 nm

: 30 m

: IP67

Min. teplota: -10 °C

Max. teplota: 50 °C

Délka: 70.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3418573 BALLUFF BOS00WJ optický senzor, BOS00WJ, vysílač, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3418573 BALLUFF BOS00WJ optický senzor, BOS00WJ, vysílač, 10.0 - 30.0 V, 1 ks

Popis

Díky vynikající přesnosti jsou naše jednocestné optické závory ideální pro ideal polohování. Rozpoznávají objekty nezávisle na povrchu, barvě a materiálu. Přitom se vysílač a přijímač nacházejí v samostatných pouzdrech. Vysoké rozsahy nepředstavují žádný problém pro světelné závory. Disponují velkou funkční rezervou a jsou velmi odolné proti znečištění. Konstrukční řada = 12M, rozměry = Ø 12 x 70 mm, princip funkce = optoelektronický senzor, princip funkce: Optický = jednosměrný optický snímač (vysílač), směrová charakteristika = kolimuje, typ světla = laserové červené světlo, světelná velikost = Ø 2.5 mm, výstup = 0...30 m, připojení = konektor, zástrčka M12x1, 4-pólová, materiál pouzdra = mosaz, aktivní plocha, materiál = sklo, provozní napětí Ub=10... 30 VDC, schválení/shoda = CEcULusWEEE
