Name: BALLUFF BOS00WF optický senzor, BOS00WF, přijímač, spínání za tmy, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3417522
Availability: BackOrder

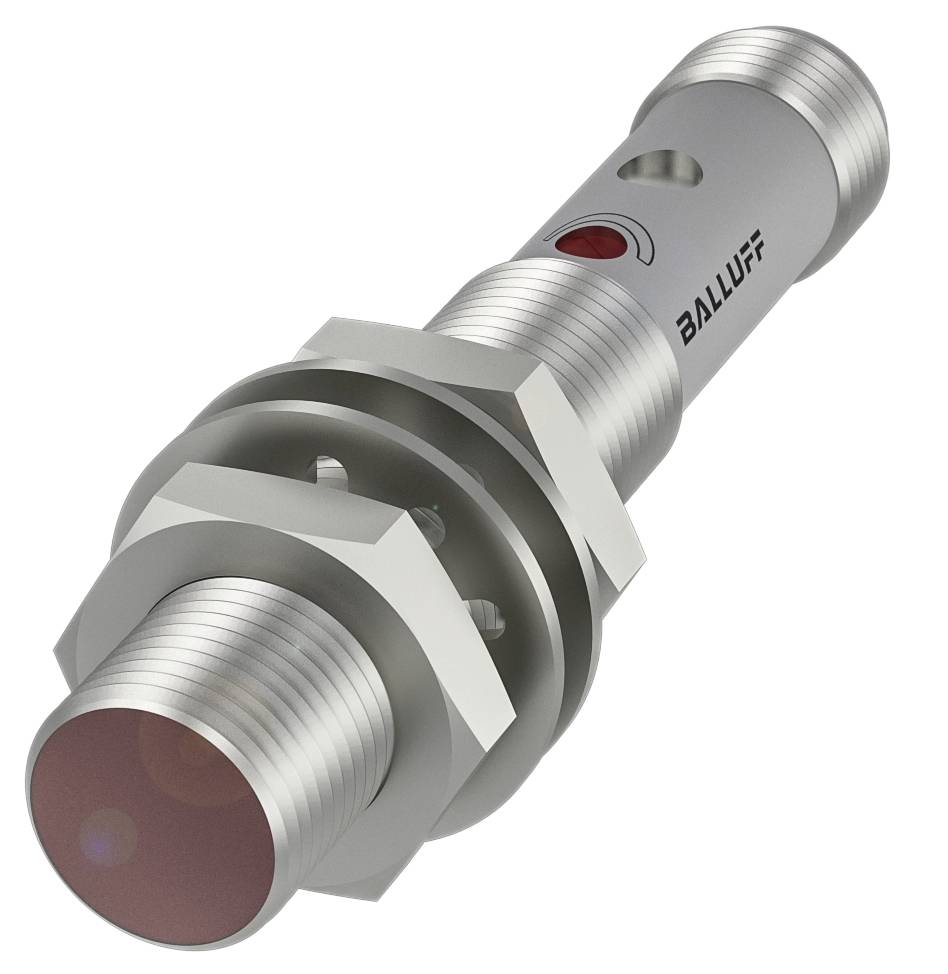

Válcový senzor Balluff se závitem a červeným indikátorem, používaný v průmyslových aplikacích pro detekci objektů.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

optický senzor

Funkce

spínání za tmy

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 458,68 Kč / kus)

2 458,68 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Cylindrická jednocestná světelná závora Balluff BOS00WF se závitem M12 a různými druhy světla

Rozměry: Ø 12 x 70 mm
Řada 12 m.
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Funkční princip: Optoelektronický senzor
Princip funkce optického: Jednocestná optická závora (přijímač)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 70 mm
Aktivní plocha, materiál: PMMA
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 12 m.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce optického: Jednocestná optická závora (přijímač)
Materiál pouzdra: Poniklovaná mosaz
Typ světla: Červené světlo laseru
Dosah: 0... 30 m
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 12 x 70 mm
Upevnění: Matice M12x1
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 20 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.1 μF
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 1000 Hz
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost Sn: 3 m, nastavitelné |v závislosti na vysílači
Teplotní drift max. (V % str): Kompenzovaný
MTTF (40 °C): 251 a)
Aktivní plocha, materiál: PMMA
Materiál pouzdra: Poniklovaná mosaz
Dosah: 0... 30 m
Utahovací moment max. 15 Nm
Možnost nastavení: Citlivost (SN)
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Poniklovaná
Řada 12 m.
Tvar: Válcová |optika rovná
Displej: Funkce výstupu - žlutá LED dioda
Regulátor: Potenciometr 270°
Výtah vypnutí max. 0.5 ms
Zapínací kladkostroj ton max. 0.5 ms
Proud naprázdno IO max. Při UE: 15 mA
REFERENČNÍ VYSÍLAČ: BOS 12M-XT-LS12-.
Případ napětí UD max. U IE elektrického připojení: 2.5 V.
Nejmenší mezera typ.: 0,5 mm při 3M, R0= 6m (LS12)

Druh obalu: Piece

Kategorie produktu: optický senzor

Typ: BOS00WF

Provedení: přijímač

Funkce: spínání za tmy

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 1000 Hz

Připojení: M12, 4pólové

Konstrukční velikost: M12

Materiál pouzdra: mosaz

Vlastnosti materiálu: niklováno

: 30 m

: IP67

Min. teplota: -10 °C

Max. teplota: 50 °C

Délka: 70.00 mm

Hloubka: 70 mm

(Ø): 12 mm

Rozm.: (Ø x d) 12 mm x 70.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417522 BALLUFF BOS00WF optický senzor, BOS00WF, přijímač, spínání za tmy, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417522 BALLUFF BOS00WF optický senzor, BOS00WF, přijímač, spínání za tmy, 10.0 - 30.0 V, 1 ks

Popis

Díky vynikající přesnosti jsou naše jednocestné optické závory ideální pro ideal polohování. Rozpoznávají objekty nezávisle na povrchu, barvě a materiálu. Přitom se vysílač a přijímač nacházejí v samostatných pouzdrech. Vysoké rozsahy nepředstavují žádný problém pro světelné závory. Disponují velkou funkční rezervou a jsou velmi odolné proti znečištění. Konstrukční řada = 12M, rozměry = Ø 12 x 70 mm, rozhraní = PNP spínací kontakt (NO), PNP spínač (NC), funkční princip = optoelektronický senzor, princip funkce optickou = jednosměrná světelná závora (přijímač), typ světla = laserové červené světlo, dosah = 0...30 m, připojení = konektor, zástrčka M12x1, 4-pólový, materiál krytu=mosaz, aktivní plocha, materiál = PMMA, provozní napětí UB=10... 30 VDC, schválení/shoda = CEcULusWEEE
