Name: BALLUFF BOS00TL optický senzor, BOS00TL, spínání za tmy, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3416678
Availability: BackOrder

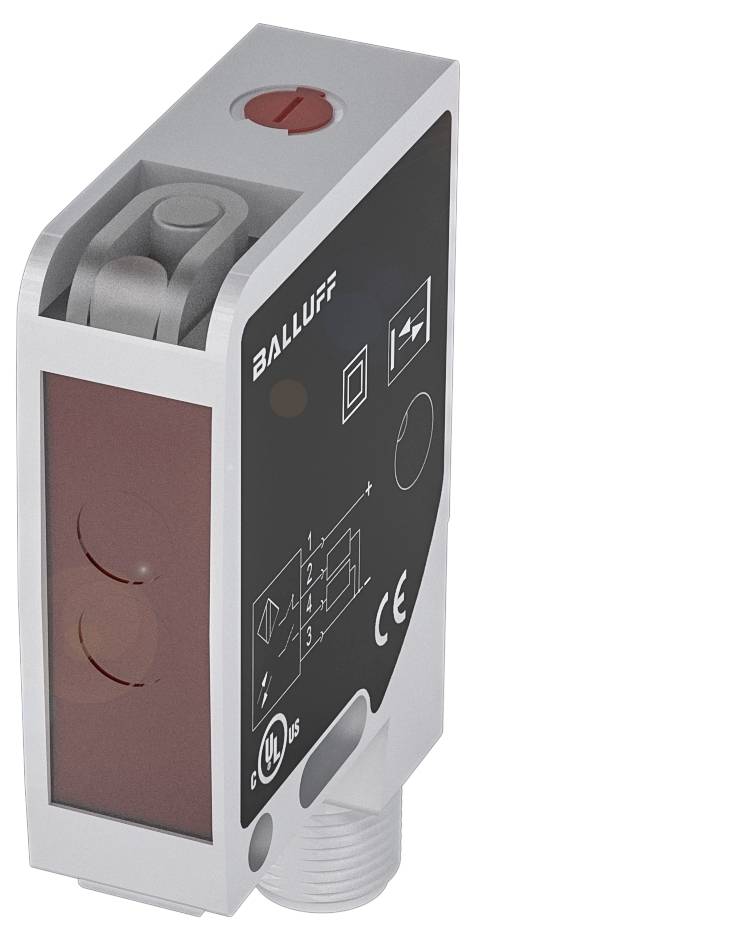

Obdélníkový, stříbrný senzor s černou přední stranou, název značky 'Balluff' výrazně viditelný. Obsahuje technické symboly a červené tlačítko nahoře.

Ilustrační obrázek

Kategorie produktu

optický senzor

Funkce

spínání za tmy

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Typ

BOS00TL

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 131,40 Kč / kus)

8 007,44 Kč

-11 %

7 131,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

BOS00TL Kubická reflexní světelná závora Balluff s různými druhy světla

Rozměry: 15 x 50 x 42.5 mm
Řada 21 m.
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Funkční princip: Optoelektronický senzor
Princip funkce optického: Reflexní světelná závora

Technické parametry

Hlavní vlastnosti:Rozměry: 15 x 50 x 42.5 mm
Aktivní plocha, materiál: PMMA
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 21 m.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce optického: Reflexní světelná závora
Materiál krytu: Zinek, litina, práškovaná
Hliník
Typ světla: Červené světlo laseru
Dosah: 0... 20 m
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Směrová charakteristika: Kolimovaná
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: 15 x 50 x 42.5 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 200 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zátěžový kapacita pro UE: 1 μF
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 8 %
Spínací frekvence: 2000 Hz
Stupeň krytí: II
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Jmenovitá spínací vzdálenost SN: 20 m, nastavitelná
MTTF (40 °C): 308 a)
Aktivní plocha, materiál: PMMA
Materiál krytu: Zinek, litina, práškově lakované |hliník
Dosah: 0... 20 m
Možnost nastavení: Citlivost (SN)
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Práškovaná
Řada 21 m.
Tvar: Quader |připojení otočná
Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí
Regulátor: Potenciometr 270°
Výtah vypnutí max. 0.25 ms
Zapínací kladkostroj ton max. 0.25 ms
Proud naprázdno IO max. Při UE: 35 mA
Případ napětí UD max. U IE: 2 V.
Možnost výměny chráněný rozsah/rozsah měření: Ano

Kategorie produktu: optický senzor

Typ: BOS00TL

Funkce: spínání za tmy

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 2000 Hz

Připojení: M12, 4pólové

Materiál pouzdra: zinek

Vlastnosti materiálu: práškově lakováno

Typ vysílače: červený polovodičový laser

: 20 m

: IP67

Min. teplota: -10 °C

Max. teplota: 50 °C

Délka: 42.50 mm

Šířka: 15.00 mm

V: 50.00 mm

Hloubka: 42.5 m

Rozm.: (d x š x v) 42.50 x 15.00 x 50.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416678 BALLUFF BOS00TL optický senzor, BOS00TL, spínání za tmy, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416678 BALLUFF BOS00TL optický senzor, BOS00TL, spínání za tmy, 10.0 - 30.0 V, 1 ks

Popis

Naše reflexní optická závora se díky velké toleranci pro montáž jednoduše vyrovná. Namontujte pouze elektrické zařízení a reflektor. Velké reflektory zajišťují vysoký dosah. Světelné závory rozpoznají objekty nezávisle na povrchu, barvě a materiálu. Díky pórovému filtru jsou také vhodné pro detekci lesklých objektů. Konstrukční řada=21M, rozměry=15 x 50 x 42.5 mm, rozhraní=PNP spínací kontakt (NO), rozpínací kontakt (NC), funkční princip=optický senzor, princip funkce optické = reflexní optická závora, směrová charakteristika=kolimovaná, typ světla=laserové červené světlo, dosah = 0...20 m, připojení = konektor, zástrčka M12x1, 4-pólová, materiál krytu=zinek, tlakově litý hliník, aktivní plocha, materiál = PMMA, provozní napětí Ub=10... 30 VDC, schválení/shoda = CECULUSWEEE

Tento text byl přeložen strojově.
