Name: BALLUFF BOS00JW optický senzor, BOS00JW, spínání za světla, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3417624
Availability: BackOrder

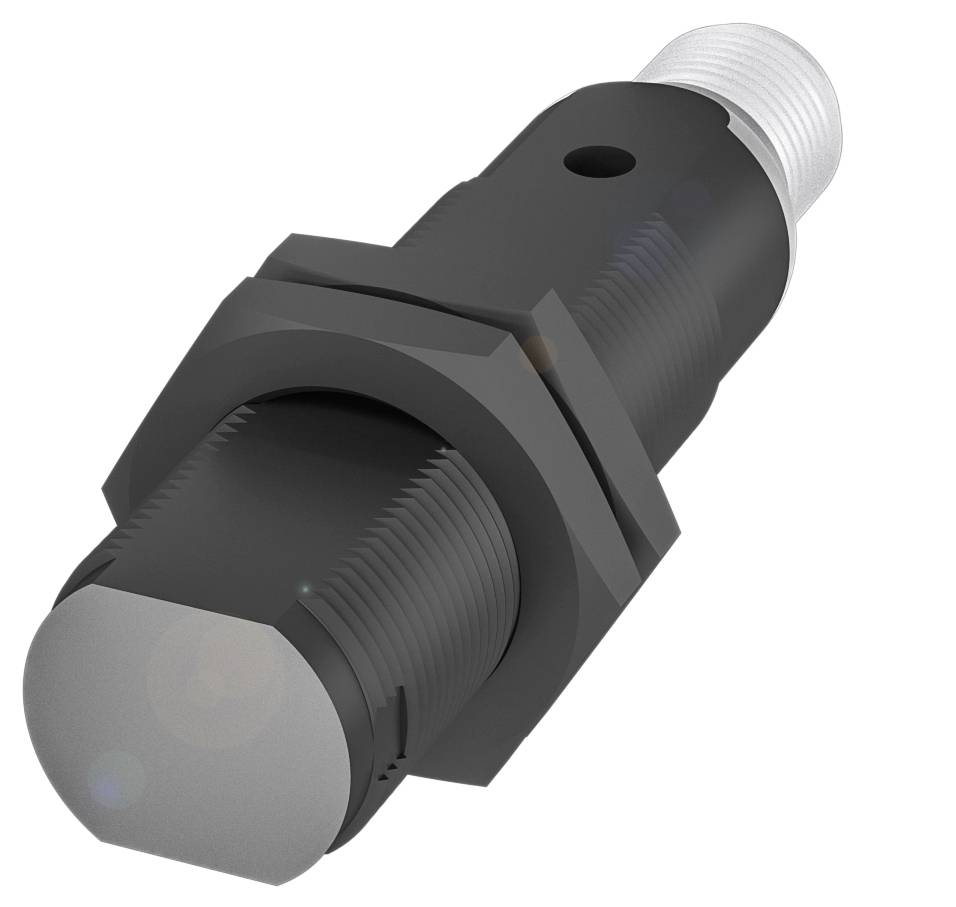

Válcový senzor se závitem a zástrčkovým připojením, pohled ze strany a zepředu. Vhodný pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

optický senzor

Funkce

spínání za světla

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Typ

BOS00JW

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 974,38 Kč / kus)

2 974,38 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Cylindrický světelný snímač Balluff BOS00JW s M18 závitem a různými druhy světla

Rozměry: Ø 18 x 71.5 mm
Řada: 18 KF
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 71.5 mm
Aktivní plocha, materiál: PMMA
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada: 18 KF
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace
Materiál pouzdra: PBT
Typ světla: Červené LED světlo
Velikost plochy: Ø 20 mm při 100 mm
Značka: Global
Optické zvláštnosti: Silné potlačení pozadí
Dosah: 5... 100 mm
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Směrová charakteristika
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 18 x 71.5 mm
Upevnění: Matice M18x1, šroub M3
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 30 VDC
Zbytkové vlnění max. (% UE): 8 %
Spínací frekvence: 1000 Hz
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Jmenovitá spínací vzdálenost n: 100 mm
MTTF (40 °C): 838 a)
Aktivní plocha, materiál: PMMA
Materiál pouzdra: PBT
Dosah: 5... 100 mm
Utahovací moment max. 1.5 Nm
Značka: Global
Řada: 18 KF
Tvar: Válec plochý |optika rovná
Displej: Funkce výstupu - žlutá LED dioda
Umístění: ne
Výtah vypnutí max. 0.5 ms
Zapínací kladkostroj ton max. 0.5 ms
Proud naprázdno IO max. Při UE: 35 mA
Případ napětí UD max. U IE: 2 V.

Kategorie produktu: optický senzor

Typ: BOS00JW

Funkce: spínání za světla

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 1000 Hz

Připojení: M12, 4pólové

Konstrukční velikost: M18

Materiál pouzdra: PBT

Typ vysílače: červená LED dioda

: 100 mm

Vlastnosti: S podsvícením

: IP67

Min. teplota: -25 °C

Max. teplota: 55 °C

Délka: 71.50 mm

V: 14.00 mm

Hloubka: 71.5 m

(Ø): 18 mm

Rozm.: (Ø x v) 18 mm x 14.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417624 BALLUFF BOS00JW optický senzor, BOS00JW, spínání za světla, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417624 BALLUFF BOS00JW optický senzor, BOS00JW, spínání za světla, 10.0 - 30.0 V, 1 ks

Popis

Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Optoelektronický senzor, stálé potlačení pozadí, světelný vysílač = LED, typ připojení = konektor, spínací výstup = PNP spínací kontakt (NO); PNP rozpínací kontakt (NC) piny 4-2, dosah max.=100 mm
