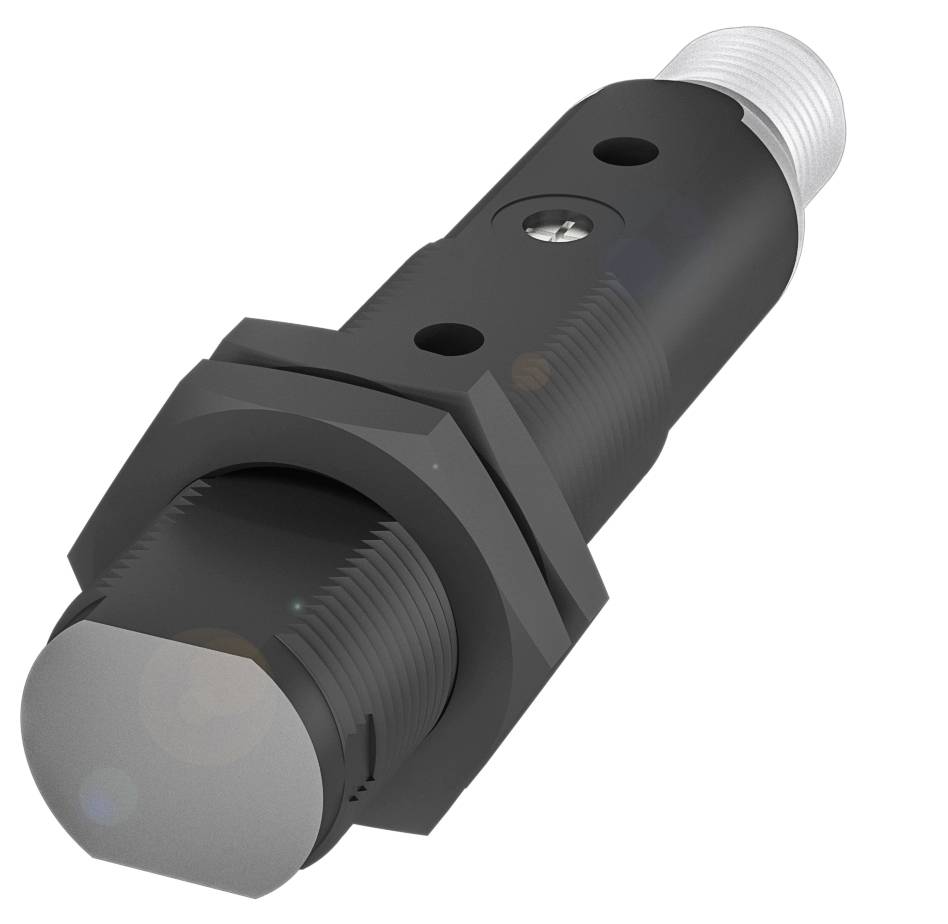

BALLUFF BOS00CH optický senzor, BOS00CH, přijímač, spínání za tmy, 10.0 - 30.0 V, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
optický senzor
Funkce
spínání za tmy
Provozní napětí max.
30.0 V
Připojení
M12, 4pólové
Typ
BOS00CH
Datasheety: (PDF)
Počet
Celková cena (1 982,64 Kč / kus)
2 304,96 Kč
-14 %
1 982,64 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrická jednocestná světelná závora Balluff BOS00CH se závitem M18 a různými druhy světla
- Rozměry: Ø 18 x 81.5 mm
- Řada: 18 KF
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Jednocestná optická závora (přijímač)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 81.5 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada: 18 KF
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Jednocestná optická závora (přijímač)
- Materiál pouzdra: PBT
- Typ světla: Červené světlo laseru
- Značka: Global
- Dosah: 0... 60 m
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: Ø 18 x 81.5 mm
- Upevnění: Matice M18x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 8 %
- Spínací frekvence: 1500 Hz
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost SN: 60 m, nastavitelná
- Aktivní plocha, materiál: PMMA
- Materiál pouzdra: Mechanické vlastnosti: PBT
- Dosah: 0... 60 m
- Utahovací moment max. 1.5 Nm
- Možnost nastavení: Citlivost (SN)
- Značka: Global
- Řada: 18 KF
- Tvar: Válec plochý |optika rovná
- Displej: Funkce výstupu - žlutá LED dioda
- Regulátor: Potenciometr 270°
- Výtah vypnutí max. 0.33 ms
- Zapínací kladkostroj ton max. 0.33 ms
- Proud naprázdno IO max. Při UE: 30 mA
- Případ napětí UD max. U IE: 2 V.
- MTTF (40 °C) materiál: 875 a)
- REFERENČNÍ VYSÍLAČ: BLS 18KF-XX-1LT-.
- Kategorie produktu
optický senzor
- Typ
BOS00CH
- Provedení
přijímač
- Funkce
spínání za tmy
- Provozní napětí
24
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Výstupy
PNP
- Spínací frekvence
1500 Hz
- Připojení
M12, 4pólové
- Konstrukční velikost
M18
- Materiál pouzdra
PBT
- Typ vysílače
laserová dioda
60 m
IP67
- Min. teplota
-10 °C
- Max. teplota
50 °C
- Délka
81.50 mm
- V
14.00 mm
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417357 BALLUFF BOS00CH optický senzor, BOS00CH, přijímač, spínání za tmy, 10.0 - 30.0 V, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417357 BALLUFF BOS00CH optický senzor, BOS00CH, přijímač, spínání za tmy, 10.0 - 30.0 V, 1 ks
Popis
Díky vynikající přesnosti jsou naše jednocestné optické závory ideální pro ideal polohování. Rozpoznávají objekty nezávisle na povrchu, barvě a materiálu. Přitom se vysílač a přijímač nacházejí v samostatných pouzdrech. Vysoké rozsahy nepředstavují žádný problém pro světelné závory. Disponují velkou funkční rezervou a jsou velmi odolné proti znečištění. Optoelektronický senzor, typ připojení = konektor, spínací výstup = PNP spínací kontakt (NO); PNP rozpínací kontakt (NC) piny 4-2, dosah max.=60 m
