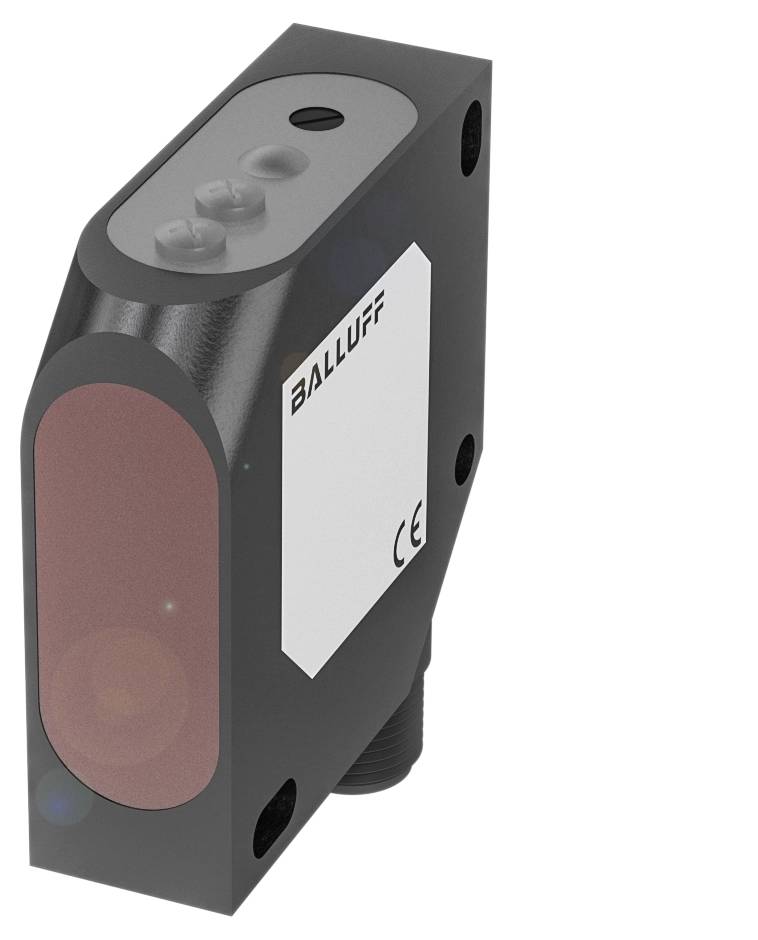

Ilustrační obrázek
Ilustrační obrázek
BALLUFF BOS008L optický senzor, BOS008L, spínání za tmy, 10.0 - 30.0 V, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
optický senzor
Funkce
spínání za tmy
Provozní napětí max.
30.0 V
Připojení
M12, 4pólové
Datasheety: (PDF)
Počet
Celková cena (9 640,50 Kč / kus)
11 301,65 Kč
-15 %
9 640,50 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Jednocestná optická závora Balluff BOS008L s různými typy světla s dosahem až 25 m.
- Rozměry: 17 x 50 x 50 mm
- Řada: 26K
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
Technické parametry
- Hlavní vlastnosti:Rozměry: 17 x 50 x 50 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada: 26K
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
- Materiál krytu: ABS
- Typ světla: Červené světlo laseru
- Velikost plochy: Ø 20 mm při 20 m.
- Optické zvláštnosti: Koaxiální optika
- Dosah: 0... 25 m
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Směrová charakteristika: Kolimovaná
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: 17 x 50 x 50 mm
- Upevnění: Šroub M4
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 2500 Hz
- Stupeň krytí: II
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost SN: 25 m, nastavitelná
- MTTF (40 °C): 20 a)
- Aktivní plocha, materiál: PMMA
- Materiál krytu: ABS
- Dosah: 0... 25 m
- Možnost nastavení: Citlivost (SN)
- Řada: 26K
- Tvar: Quader |připojení otočná
- Zobrazení: Funkce výstupu - LED žlutá |chyba - LED červená |spínacího vzdálenosti - indikace čísel |stabilita - LED zelená
- Regulátor: Potenciometr 270°
- Výtah vypnutí max. 0.2 ms
- Zapínací kladkostroj ton max. 0.2 ms
- Proud naprázdno IO max. Při UE: 40 mA
- Případ napětí UD max. U IE: 2.4 V.
- Referenční reflektor: BOS R-22
- Druh obalu
Piece
- Kategorie produktu
optický senzor
- Typ
BOS008L
- Funkce
spínání za tmy
- Provozní napětí
24
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Výstupy
PNP
- Spínací frekvence
2500 Hz
- Připojení
M12, 4pólové
- Materiál pouzdra
ABS
- Typ vysílače
červený polovodičový laser
25 m
IP67
- Min. teplota
-20 °C
- Max. teplota
45 °C
- Délka
50.00 mm
- Šířka
17.00 mm
- V
50.00 mm
- Hloubka
50 m
- Rozm.
(d x š x v) 50.00 x 17.00 x 50.00 mm
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416733 BALLUFF BOS008L optický senzor, BOS008L, spínání za tmy, 10.0 - 30.0 V, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416733 BALLUFF BOS008L optický senzor, BOS008L, spínání za tmy, 10.0 - 30.0 V, 1 ks
Popis
Naše reflexní optická závora se díky velké toleranci pro montáž jednoduše vyrovná. Namontujte pouze elektrické zařízení a reflektor. Velké reflektory zajišťují vysoký dosah. Světelné závory rozpoznají objekty nezávisle na povrchu, barvě a materiálu. Díky pórovému filtru jsou také vhodné pro detekci lesklých objektů. Konstrukční řada=26K, rozměry=17 x 50 x 50 mm, rozhraní=PNP spínací kontakt (NO), PNP rozpínací kontakt (NC), funkční princip=optický=optický senzor, optický princip = reflexní optická závora, optické zvláštnosti=koaxiální optika, směrová charakteristika=kolimovaná, typ světla = laserové červené světlo, velikost plochy = Ø 20 mm při 20 m, dosah = 0 - 25 m, připojení = konektor, zástrčka M12x1, 4 pólů, materiál pouzdra = ABS, aktivní plocha, materiál = PMMA, provozní napětí UB=10... 30 VDC, schválení/shoda = cULusCEEACWEEE
