Name: BALLUFF BOS0089 optický senzor, BOS0089, spínání za světla, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3417606
Availability: BackOrder

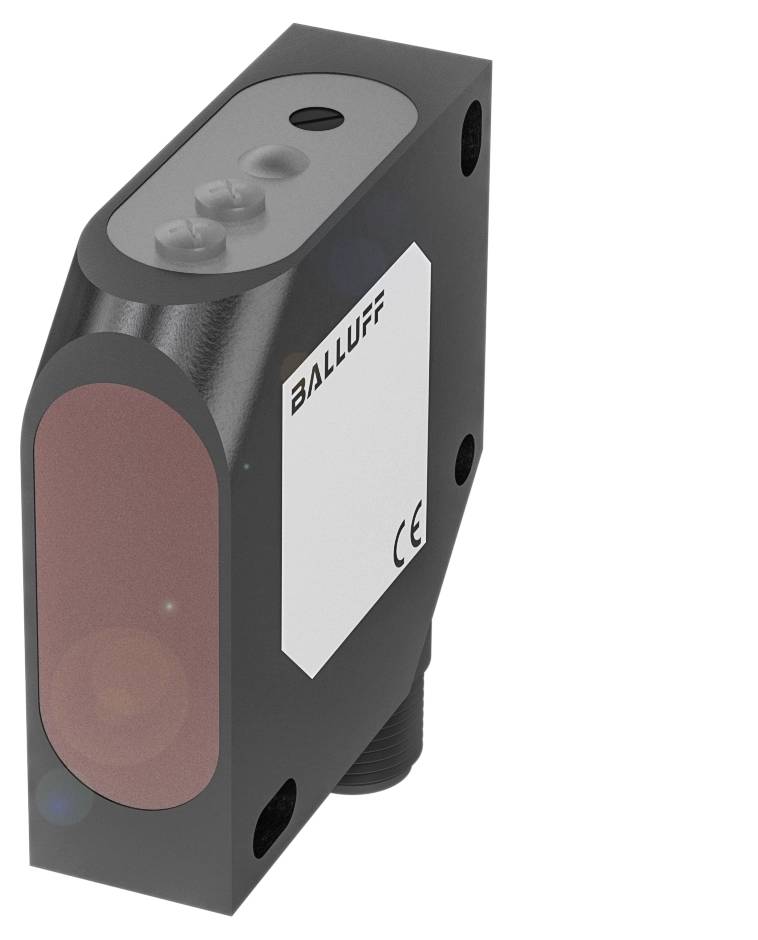

Obdélníkový, černošedý senzor s hladkým, červeným povrchem. Nápis 'Balluff', speciální použití v řídicích systémech.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

optický senzor

Funkce

spínání za světla

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 747,93 Kč / kus)

6 475,21 Kč

-11 %

5 747,93 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Optický snímač Balluff BOS0089 s různými typy světla s dosahem až 25 m.

Rozměry: 17 x 50 x 50 mm
Řada: 26K
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace

Technické parametry

Hlavní vlastnosti:Rozměry: 17 x 50 x 50 mm
Aktivní plocha, materiál: PMMA
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada: 26K
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace
Materiál krytu: ABS
Typ světla: Červené LED světlo
Velikost plochy: Ø 8 mm při 200 mm
Optické zvláštnosti: Potlačení pozadí
Dosah: 30... 300 mm
Rozhraní: PNP spínací kontakt (NO)
PNP otevírací spínač (NC)
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: 17 x 50 x 50 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zátěžový kapacita pro UE: 1 μF
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 1000 Hz
Stupeň krytí: II
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Hystereze H max. (% str): 5.0 %
Jmenovitá spínací vzdálenost n: 300 mm
MTTF (40 °C): 193 a)
Aktivní plocha, materiál: PMMA
Materiál krytu: ABS
Odchylka vzdálenosti 18 % max. (% str): 8 % na 90 % RV.
Dosah: 30... 300 mm
Možnost nastavení: Spínací vzdálenost (SN)
Řada: 26K
Tvar: Quader |připojení otočná
Zobrazení: Funkce výstupu - LED žlutá |chyba - LED červená |spínacího vzdálenosti - indikace čísel |stabilita - LED zelená
Jednocestný potenciometr: 2stupňový
Výtah vypnutí max. 0.5 ms
Zapínací kladkostroj ton max. 0.5 ms
Proud naprázdno IO max. Při UE: 35 mA
Případ napětí UD max. U IE: 2.4 V.

Druh obalu: Piece

Kategorie produktu: optický senzor

Typ: BOS0089

Funkce: spínání za světla

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 1000 Hz

Připojení: M12, 4pólové

Materiál pouzdra: ABS

Typ vysílače: červená LED dioda

: 300 mm

Vlastnosti: S podsvícením

: IP67

Min. teplota: -20 °C

Max. teplota: 60 °C

Délka: 50.00 mm

Šířka: 17.00 mm

V: 50.00 mm

Rozm.: (d x š x v) 50.00 x 17.00 x 50.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417606 BALLUFF BOS0089 optický senzor, BOS0089, spínání za světla, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417606 BALLUFF BOS0089 optický senzor, BOS0089, spínání za světla, 10.0 - 30.0 V, 1 ks

Popis

Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Konstrukční řada=26K, rozměry=17 x 50 x 50 mm, rozhraní=PNP spínací kontakt (NO), PNP spínač (NC), funkční princip=optoelektronický senzor, princip funkce opticky=světelný snímač, triangulace, optická zvláštnost=potlačení pozadí, typ světla = LED červené světlo, velikost svítidla = Ø 8 mm při 200 mm, dosah = 30...300 mm, připojení = konektor, zástrčka M12x1, 4 pólů, materiál pouzdra = ABS, aktivní plocha, materiál = PMMA, provozní napětí UB=10... 30 VDC, schválení/shoda = cULusCEEACWEEE
