Name: BALLUFF BOS0016 optický senzor, BOS0016, spínání za světla, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3416570
Availability: BackOrder

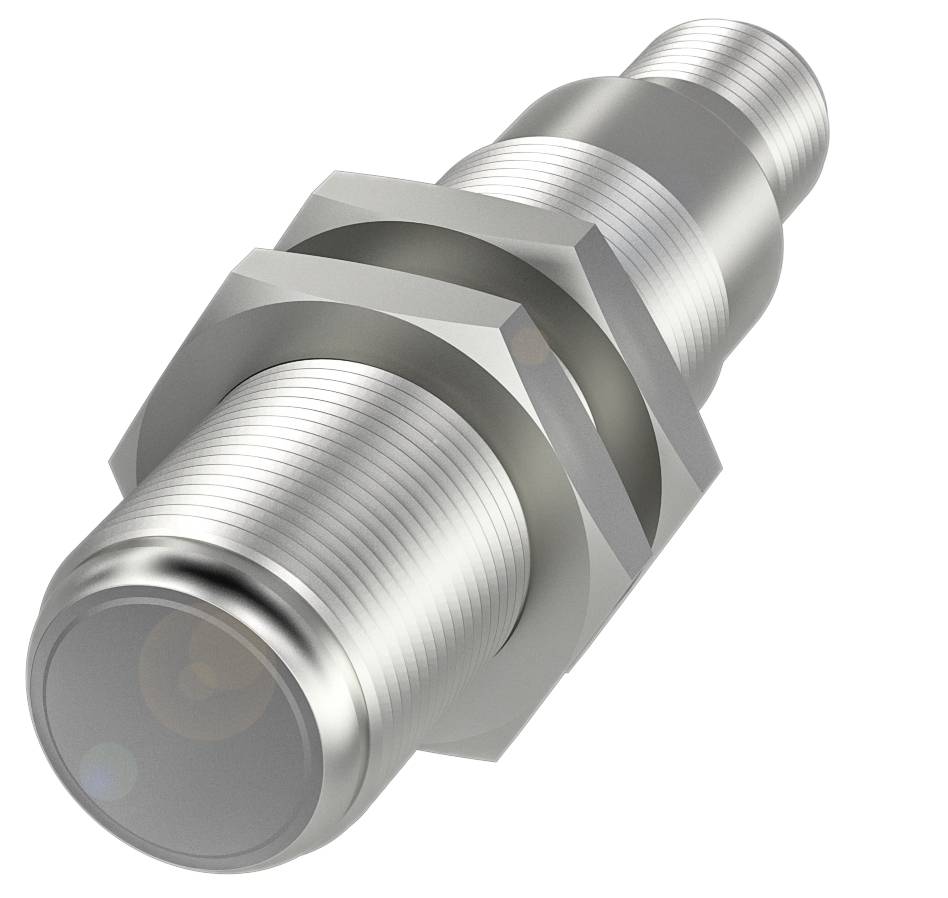

Válcový kovový předmět se závitem a šestihranými maticemi, pravděpodobně senzor nebo technická součástka.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

optický senzor

Funkce

spínání za světla

Provozní napětí max.

30.0 V

Připojení

M12, 4pólové

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 941,32 Kč / kus)

4 941,32 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Cylindrický světelný snímač Balluff BOS0016 se závitem M18 a různými druhy světla

Rozměry: Ø 18 x 72 mm
Řada 18E
Rozhraní: PNP spínací kontakt (NO)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 72 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 18E
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace
Materiál pouzdra: Nerezová ocel (1.4571)
Typ světla: Červené LED světlo
Velikost plochy: Ø 5 mm při 20 mm
Optická zvláštnost: Pevná potlačení pozadí, není vhodné pro velmi tmavé objekty
Dosah: 0... 40 mm
Rozhraní: PNP spínací kontakt (NO)
Směrová charakteristika: Obvykle zaostření při 16 mm
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 18 x 72 mm
Upevnění: Matice M18x1
Výstupní odpor Ra: 33.0 kOhm
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 250 V AC
Doba pohotovosti tv: Max. 10 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zátěžový kapacita pro UE: 1 μF
Zbytkový proud lr max. 50 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 100 Hz
Stupeň krytí: II
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost n: 40 mm
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 909 a)
Aktivní plocha, materiál: Sklo
Materiál pouzdra: Nerezová ocel (1.4571)
Dosah: 0... 40 mm
Utahovací moment max.: 30 Nm |40 Nm
Kontakty, ochrana povrchu: Pozlacené
Řada 18E
Tvar: Válcová |optika rovná
Umístění: ne
Výtah vypnutí max. 5 ms
Zapínací kladkostroj ton max. 5 ms
Proud naprázdno IO max. Při UE: 20 mA
Případ napětí UD max. U IE: 2.5 V.
Hystereze H max.: 30.0 %

Druh obalu: Single

Kategorie produktu: optický senzor

Typ: BOS0016

Funkce: spínání za světla

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 100 Hz

Připojení: M12, 4pólové

Konstrukční velikost: M18

Materiál pouzdra: nerezová ocel

Typ vysílače: červená LED dioda

: 40 mm

Vlastnosti: S podsvícením

: IP68

Min. teplota: -5 °C

Max. teplota: 75 °C

Délka: 72.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416570 BALLUFF BOS0016 optický senzor, BOS0016, spínání za světla, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416570 BALLUFF BOS0016 optický senzor, BOS0016, spínání za světla, 10.0 - 30.0 V, 1 ks

Popis

Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Konstrukční řada = 18E, rozměry = Ø 18 x 72 mm, rozhraní = PNP spínací kontakt (NO), princip funkce = optoelektronický senzor, princip funkce: Optický = světelný snímač, triangulace, optická zvláštnost = pevné potlačení pozadí, směrová charakteristika = ohnisko typicky při 16 mm, typ světla = LED červené světlo, velikost plochy = Ø 5 mm při 20 mm, dosah = 0...40 mm, připojení = konektor, zástrčka M12x1, 4 pólů, materiál pouzdra = nerezová ocel (1.4571), aktivní plocha, materiál = sklo, provozní napětí Ub = 10 - 30 VDC, schválení/shoda = CEEWEEE

Tento text byl přeložen strojově.
