Name: BALLUFF BOS Q08M-PS-KD20-S49 optický snímač, BOS01RJ, 1 ks
Brand: BALLUFF
SKU: 3416729
Availability: BackOrder

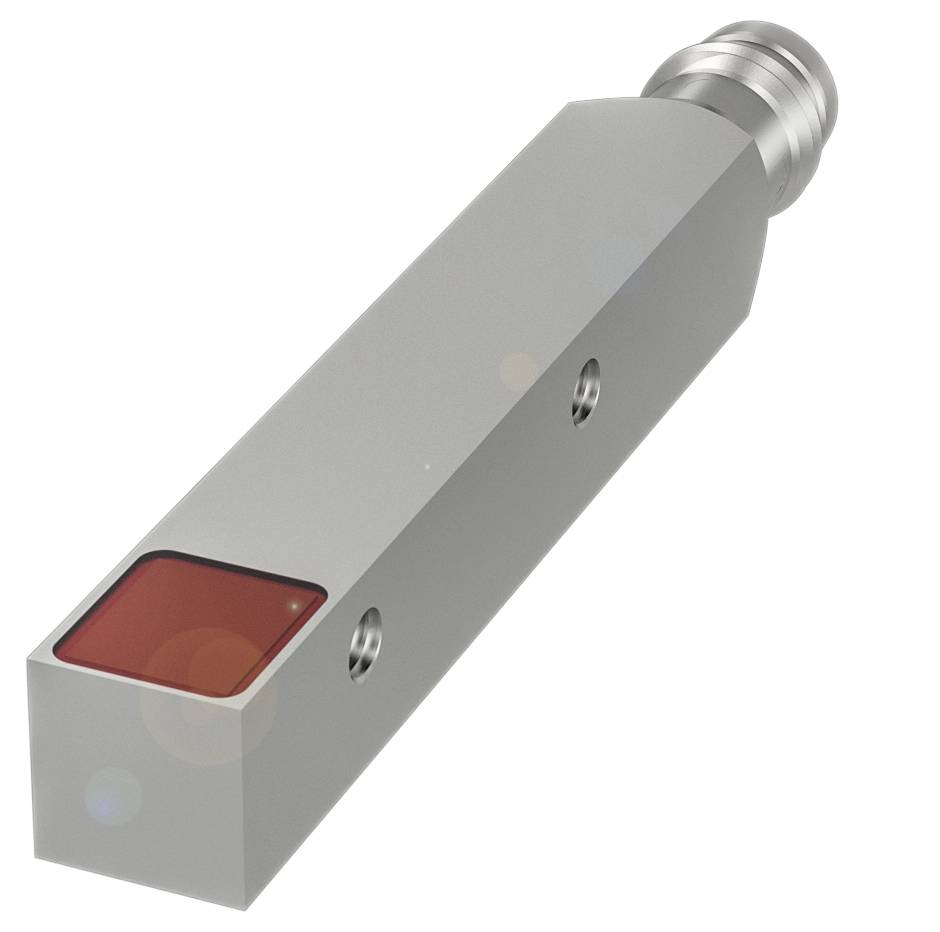

Obdélníkový, kovově lesklý senzor s červeným okénkem a kulatým připojením na konci, pravděpodobně pro průmyslové aplikace.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

optický snímač

Připojení

M8, 3pólové

Typ

BOS Q08M-PS-KD20-S49

Provozní napětí

24 V/DC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 400,83 Kč / kus)

3 400,83 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Čtvercový optický snímač Balluff BOS01RJ, s různými typy světla

Rozměry: 8 x 59 x 8 mm
Řada: Q08M
Rozhraní: PNP spínací kontakt (NO)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický světelný snímač, energetický stůl

Technické parametry

Hlavní vlastnosti:Rozměry: 8 x 59 x 8 mm
Aktivní plocha, materiál: PMMA
Připojení: Konektor, M8x1 konektor, 3-pólový
Řada: Q08M
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický světelný snímač, energetický stůl
Materiál krytu: Zinek, litina, poniklovaná
Typ světla: Červené LED světlo
Velikost světelného zdroje: Ø světla 3.0 mm
Dosah: 1... 60 mm
Rozhraní: PNP spínací kontakt (NO)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: 8 x 59 x 8 mm
Upevnění: Šroub M3
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 20 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.5 μF
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 500 Hz
Připojení: Konektor, M8x1 konektor, 3- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost n: 60 mm
MTTF (40 °C): 997.4 a)
Aktivní plocha, materiál: PMMA
Spínací výstup: PNP spínací kontakt (NO)
Materiál krytu: Zinek, litina, poniklovaná
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6 |polosinus, 100 gn, 2 ms, 3 x 8000
EN 60068-2-6, vibrace: 10…55 Hz, amplituda 1 mm, 3x 30 |min |10…2000 Hz, amplituda 1 mm, 30 |gn, 3x5 h
Ochrana: IP67
Okolní teplota: -5... 55 °C.
Dosah: 1... 60 mm
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Poniklovaná
Řada: Q08M
Tvar: Quader |připojení 90°
Zobrazení: Mezní rozsah - LED žlutá, bliká |LED žlutá: Světelná signalizace
Výtah vypnutí max. 1 ms
Zapínací kladkostroj ton max.: 1 ms
Proud naprázdno IO max. Při UE: 15 mA
Případ napětí UD max. U IE: 0.7 V.
Princip funkce: Optický světelný snímač, energetický stůl
Typ světla: Červené LED světlo
Velikost světelného zdroje: Ø světla 3.0 mm
Optická spínací funkce: Spínání za světla
Směrová charakteristika: Rozptýlená
Vlnová délka: 645 nm
Skupina LED podle IEC 62471: Skupina volná

Druh obalu: Single

Kategorie produktu: optický snímač

Typ: BOS Q08M-PS-KD20-S49

Provozní napětí: 24 V/DC

Typ kontaktu: 1 spínací kontakt

Spínací frekvence: 500 Hz

Připojení: M8, 3pólové

Materiál pouzdra: Zinková tlaková slitina, poniklovaná

Vlastnosti materiálu: niklováno

Typ vysílače: červená LED dioda

Vlnová délka: 645 nm

: 60 mm

: IP67

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416729 BALLUFF BOS Q08M-PS-KD20-S49 optický snímač, BOS01RJ, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416729 BALLUFF BOS Q08M-PS-KD20-S49 optický snímač, BOS01RJ, 1 ks

Popis

Energeticky úsporné světelné tlačítko jsou ideální pro ideal rozpoznání kontrastních rozdílů. Rozeznají objekty v závislosti na povrchu, barvě a materiálu. Jsou cenově výhodné, snadno se montují a orientují. Optoelektronický senzor, světelný vysílač = LED, typ připojení = konektor, spínací výstup = PNP spínací kontakt (NO), dosah max.=60 mm

Tento text byl přeložen strojově.
