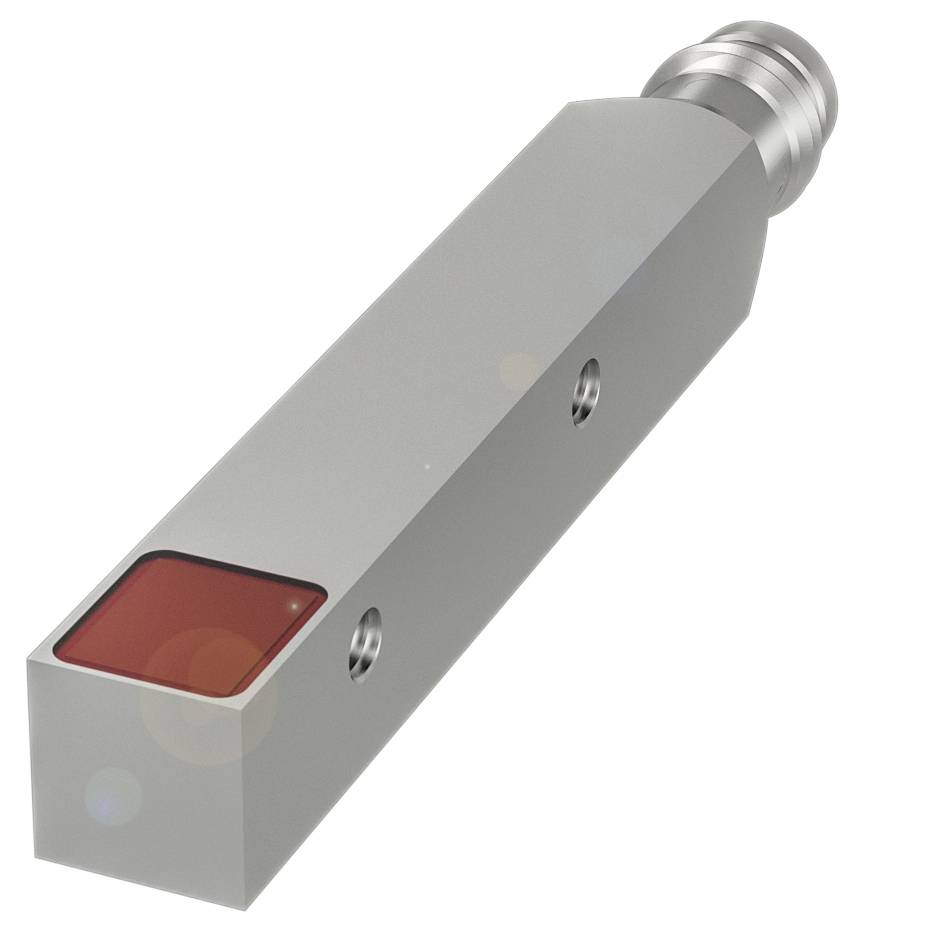

BALLUFF BOS Q08M-PO-PR20-S49 reflexní světelná závora, BOS01TA, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
reflexní světelná závora
Připojení
M8, 3pólové
Typ
BOS Q08M-PO-PR20-S49
Provozní napětí
24 V/DC
Datasheety: (PDF)
Počet
Celková cena (3 511,57 Kč / kus)
3 511,57 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
BOS01TA čtvercová reflexní světelná závora Balluff s různými druhy světla
- Rozměry: 8 x 59 x 8 mm
- Řada: Q08M
- Rozhraní: PNP otevírací spínač (NC)
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
Technické parametry
- Hlavní vlastnosti:Rozměry: 8 x 59 x 8 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Konektor, M8x1 konektor, 3-pólový
- Řada: Q08M
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
- Materiál krytu: Zinek, litina, poniklovaná
- Typ světla: Červené LED světlo
- Velikost světelného zdroje: Ø světla 3.0 mm
- Dosah: 0...1 m
- Rozhraní: PNP otevírací spínač (NC)
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: 8 x 59 x 8 mm
- Upevnění: Šroub M3
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 20 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 0.5 μF
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 500 Hz
- Připojení: Konektor, M8x1 konektor, 3- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Jmenovitá spínací vzdálenost SN: 1 m.
- MTTF (40 °C): 972.7 a)
- Aktivní plocha, materiál: PMMA
- Spínací výstup: PNP rozpínací kontakt (NC)
- Materiál krytu: Zinek, litina, poniklovaná
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6 |polosinus, 100 gn, 2 ms, 3 x 8000
- EN 60068-2-6, vibrace: 10…2000 Hz, amplituda 1 mm, 30 |gn, 3x5 h |10…55 Hz, amplituda 1 mm, 3x 30 |min
- Ochrana: IP67
- Okolní teplota: -5... 55 °C.
- Dosah: 0...1 m
- Kontakty, ochrana povrchu: Pozlacené
- Povrchová ochrana: Poniklovaná
- Řada: Q08M
- Tvar: Quader |připojení 90°
- Zobrazení: Mezní rozsah - LED žlutá, bliká |LED žlutá: Světelná signalizace
- Výtah vypnutí max. 1 ms
- Zapínací kladkostroj ton max.: 1 ms
- Proud naprázdno IO max. Při UE: 15 mA
- Případ napětí UD max. U IE: 0.7 V.
- Princip funkce optického: Reflexní světelná závora
- Typ světla: Červené LED světlo
- Velikost světelného zdroje: Ø světla 3.0 mm
- Polarizační filtr: Ano
- Optická spínací funkce: Spínání za světla
- Směrová charakteristika: Rozptýlená
- Vlnová délka: 645 nm
- Skupina LED podle IEC 62471: Skupina volná
- Referenční reflektor: BOS R-2
- Druh obalu
Piece
- Kategorie produktu
reflexní světelná závora
- Typ
BOS Q08M-PO-PR20-S49
- Provozní napětí
24 V/DC
- Typ kontaktu
1 rozpínací kontakt
- Spínací frekvence
500 Hz
- Připojení
M8, 3pólové
- Materiál pouzdra
Zinková tlaková slitina, poniklovaná
- Vlastnosti materiálu
litina
- Typ vysílače
červená LED dioda
- Vlnová délka
645 nm
1 m
IP67
- Hloubka
8 m
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416809 BALLUFF BOS Q08M-PO-PR20-S49 reflexní světelná závora, BOS01TA, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416809 BALLUFF BOS Q08M-PO-PR20-S49 reflexní světelná závora, BOS01TA, 1 ks
Popis
Naše reflexní optická závora se díky velké toleranci pro montáž jednoduše vyrovná. Namontujte pouze elektrické zařízení a reflektor. Velké reflektory zajišťují vysoký dosah. Světelné závory rozpoznají objekty nezávisle na povrchu, barvě a materiálu. Díky pórovému filtru jsou také vhodné pro detekci lesklých objektů. Optoelektronický senzor, světelný vysílač = LED, typ připojení = konektor, spínací výstup = PNP otevírací spínač (NC), dosah max.=1 m
