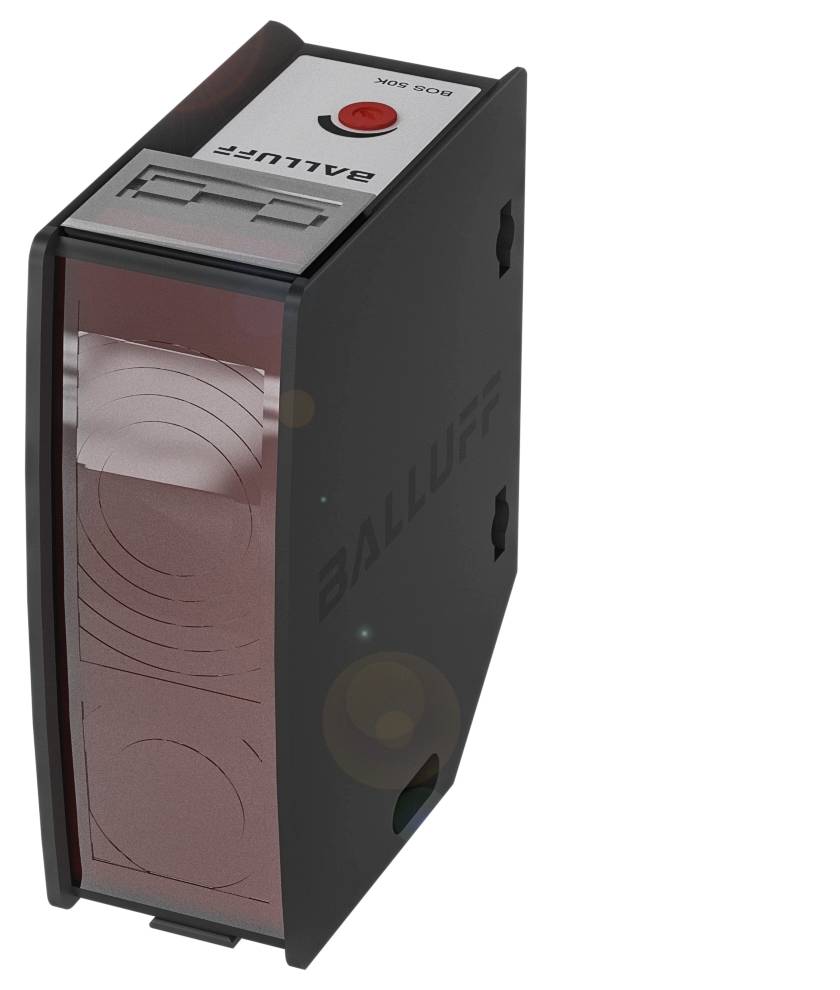

BALLUFF BOS 50K-PA-PR10-S4 reflexní světelná závora, BOS01CR, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelná závora
Připojení
M12, 4pólové
Typ
BOS 50K-PA-PR10-S4
Provozní napětí
24 V/DC
Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
Datasheety: (PDF)
Počet
Celková cena (5 045,45 Kč / kus)
5 045,45 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
BOS01CR Kubická reflexní světelná závora s dosahem až 60 m.
- Rozměry: 28.5 x 80.5 x 62 mm
- Řada: 50 K.
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
Technické parametry
- Hlavní vlastnosti:Rozměry: 28.5 x 80.5 x 62 mm
- Aktivní plocha, materiál: Sklo
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada: 50 K.
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
- Materiál skříňky: PC
- ABS
- Typ světla: Červené LED světlo
- Rozměry: 200 x 200 mm při 10 m.
- Dosah: 0... 18 m
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 250 V AC
- Doba pohotovosti tv: Max. 20 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížitelnost UE: 100 nF
- Zbytkový proud lr max. 10 µA
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 800 Hz
- Stupeň krytí: II
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost SN: 18 m, nastavitelná
- Teplotní drift max. (% str): 10 %
- MTTF (40 °C): 889 a)
- Dosah: 0... 18 m
- Možnost nastavení: Spínací vzdálenost (SN)
- Kontakty, ochrana povrchu: Pozlacené
- Řada: 50 K.
- Tvar: Quader |připojení otočná
- Zobrazení: Zelená LED: Provozní napětí |LED bliká: Zkraty nebo |přetížení (PIN4) |LED žlutá: Světelná signalizace |funkční rezerva > 1,5 LED bliká žlutá: Světelná signalizace |funkční rezerva <= 1,5
- Regulátor: Potenciometr 270°
- Proud naprázdno IO max. Při UE: 30 mA
- Případ napětí UD max. U IE: 2.5 V.
- Možnost výměny chráněný rozsah/rozsah měření: Ano
- Kategorie produktu
reflexní světelná závora
- Typ
BOS 50K-PA-PR10-S4
- Provozní napětí
24 V/DC
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Spínací frekvence
800 Hz
- Připojení
M12, 4pólové
- Materiál pouzdra
ABS-PC
- Vlastnosti materiálu
Polykarbonát
- Typ vysílače
červená LED dioda
18 m
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416633 BALLUFF BOS 50K-PA-PR10-S4 reflexní světelná závora, BOS01CR, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416633 BALLUFF BOS 50K-PA-PR10-S4 reflexní světelná závora, BOS01CR, 1 ks
Popis
Ať už chcete aplikace zavádět, Balluff nabízí široké spektrum reflexních stíhaček. To vám umožní spolehlivou detekci objektů nezávisle na jejich povrchu, barvě a materiálu. Při použití pólového filtru vám naše reflexní optická závora dokonce umožní detekci lesklých objektů. Vysílač a přijímač jsou umístěny v pouzdře, takže tuto světelnou závoru můžete jednoduše namontovat a pomocí velkorysé montážní tolerance snadno vyrovnat. Vhodný druh světla si vyberete podle vašich požadavků. V závislosti na typu pracují naše reflexní světelné závory s dobře viditelným červeným světlem, neviditelným infračerveným světlem nebo velmi přesným laserovým světlem, které je optimální pro rozpoznání drobných dílů. Konstrukční řada = 50K, rozměry = 28.5 x 80.5 x 62 mm, rozhraní = PNP spínací kontakt (NO), rozpínací kontakt (NC), funkční princip = optoelektronický senzor, princip fungování: Optický = reflexní světelná závora, směrová charakteristika = divergenní, druh světla = LED červené světlo, velikost plochy = 200 x 200 mm při 10 m, dosah = 0 - 18 m, připojení = konektor, M12x1 zástrčka, 4-pólová, materiál pouzdra = PC ABS, aktivní plocha, materiál = sklo, provozní napětí Ub = 10 - 30 VDC, schválení/shoda = CE, cULus, WEEE, UKCA
