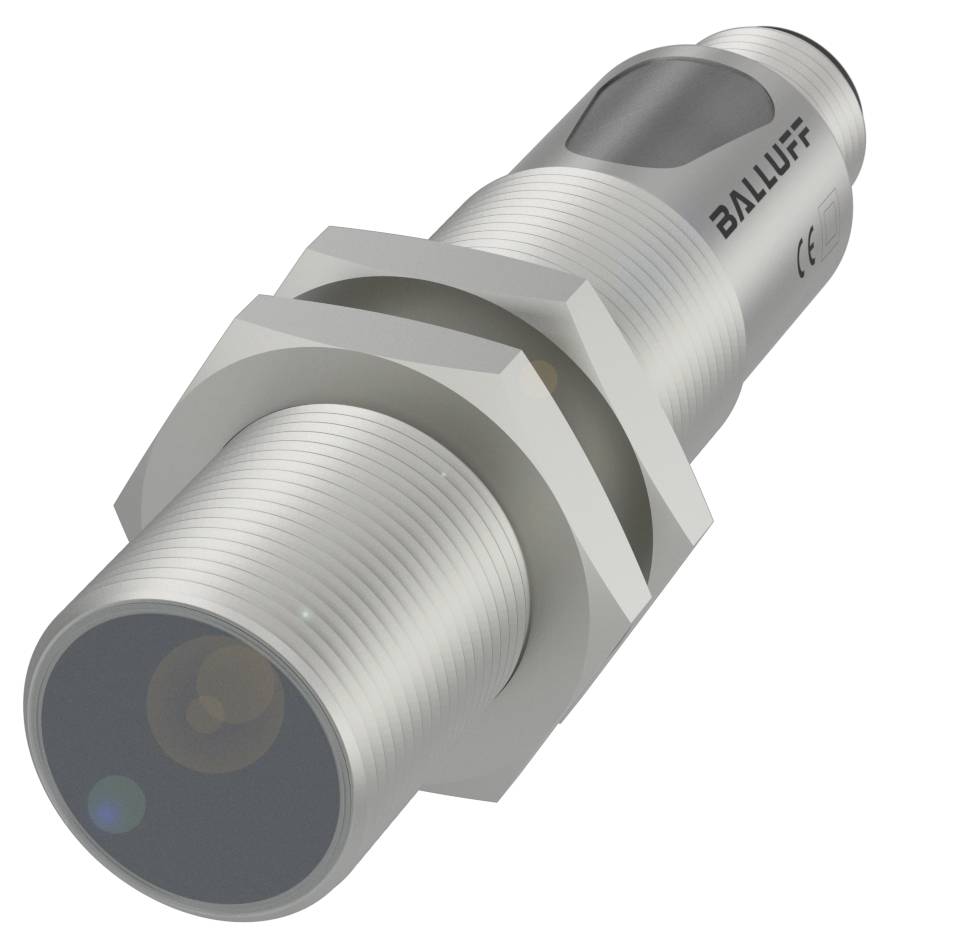

BALLUFF BOS 18M-XT-IS21-S4 jednocestná světelná závora, BOS025M, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jednocestná světelná závora
Připojení
M12, 4pólové
Typ
BOS 18M-XT-IS21-S4
Provozní napětí
24 V/DC
Konstrukční velikost
M18
Datasheety: (PDF)
Počet
Celková cena (2 417,36 Kč / kus)
2 742,98 Kč
-12 %
2 417,36 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrická jednocestná světelná závora Balluff BOS025M se závitem M18 a různými druhy světla
- Rozměry: Ø 18 x 75 mm
- Řada 18 m.
- Funkce vstupu: Test (emitor vypnuto)
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Jednocestná optická závora (vysílač)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 75 mm
- Aktivní plocha, materiál: Sklo, antireflexní
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada 18 m.
- Provozní napětí UB: 10... 30 VDC
- Funkce vstupu: Test (emitor vypnuto)
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Jednocestná optická závora (vysílač)
- Materiál pouzdra: Poniklovaná mosaz
- Typ světla: Infračervená LED dioda
- Rozsah dodávky: Matice M18x1 (2x)
- Návod k obsluze
- Dosah: 0... 50 m
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozsah dodávky: Matice M18x1 (2x), návod k obsluze
- Rozměry: Ø 18 x 75 mm
- Upevnění: Matice M18x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 15 %
- Stupeň krytí: II
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Jmenovitá spínací vzdálenost SN: 50 m.
- MTTF (40 °C): 950 a)
- Aktivní plocha, materiál: Sklo, antireflexní
- Materiál pouzdra: Poniklovaná mosaz
- Materiál pouzdra, ochrana povrchu: Poniklovaná
- Dosah: 0... 50 m
- Utahovací moment max.: 15 Nm |30 Nm
- Kontakty, ochrana povrchu: Pozlacené
- Povrchová ochrana: Poniklovaná
- Řada 18 m.
- Tvar: Válcová |optika rovná
- Zobrazení: Zelená LED: Provozní napětí
- Umístění: ne
- Proud naprázdno IO max. Při UE: 30 mA
- Princip funkce optického: Jednocestná optická závora (vysílač)
- Typ světla: Infračervená LED dioda
- Směrová charakteristika: Rozptýlená
- Vlnová délka: 850 nm
- Skupina LED podle IEC 62471: Skupina volná
- Funkce vstupu: Test (emitor vypnuto)
- REFERENČNÍ PŘIJÍMAČ: BOS 18M. -IE21-.
- Kategorie produktu
jednocestná světelná závora
- Typ
BOS 18M-XT-IS21-S4
- Provozní napětí
24 V/DC
- Připojení
M12, 4pólové
- Konstrukční velikost
M18
- Materiál pouzdra
mosaz (poniklovaná)
- Vlastnosti materiálu
niklováno
- Typ vysílače
infračervená LED dioda
- Vlnová délka
850 nm
50 m
- (Ø)
18 mm
- Rozm.
(Ø) 18 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416636 BALLUFF BOS 18M-XT-IS21-S4 jednocestná světelná závora, BOS025M, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416636 BALLUFF BOS 18M-XT-IS21-S4 jednocestná světelná závora, BOS025M, 1 ks
Popis
Díky vynikající přesnosti jsou naše jednocestné optické závory ideální pro ideal polohování. Rozpoznávají objekty nezávisle na povrchu, barvě a materiálu. Přitom se vysílač a přijímač nacházejí v samostatných pouzdrech. Vysoké rozsahy nepředstavují žádný problém pro světelné závory. Disponují velkou funkční rezervou a jsou velmi odolné proti znečištění. Konstrukční řada = 18M, rozměry = Ø 18 x 75 mm, vstupní funkce = test (emitor), princip funkce = optoelektronický senzor, princip funkce: Optický = jednosměrný optický snímač (vysílač), směrová charakteristika = divergent, typ světla = infračervená LED, dosah = 0...50 m, připojení = konektor, M12x1 zástrčka, 4 pólů, materiál pouzdra = mosaz, aktivní plocha, materiál = sklo, antireflexní, provozní napětí Ub=10... 30 VDC, schválení/shoda = CECULUSEACWEEE
