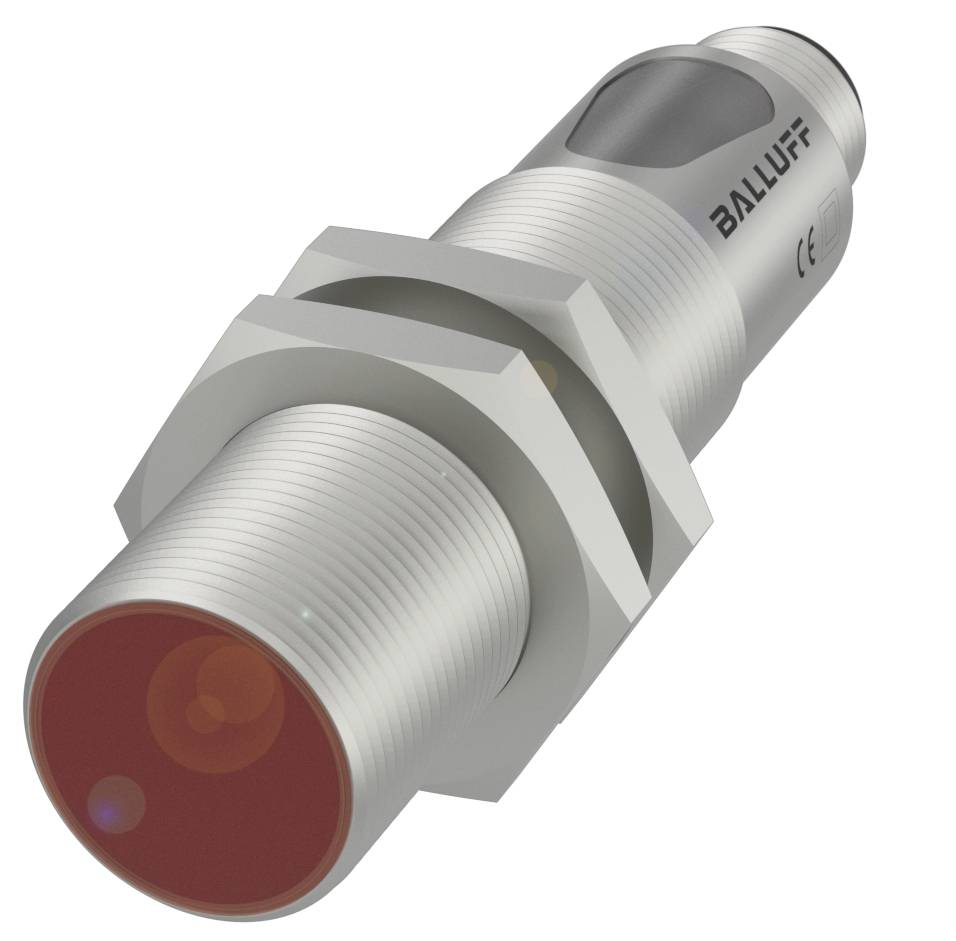

BALLUFF BOS 18M-X-RS21-S4 jednocestná světelná závora, BOS0258, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jednocestná světelná závora
Připojení
M12, 4pólové
Typ
BOS 18M-X-RS21-S4
Provozní napětí
24 V/DC
Konstrukční velikost
M18
Datasheety: (PDF)
Počet
Celková cena (2 177,69 Kč / kus)
2 417,36 Kč
-10 %
2 177,69 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrická jednocestná světelná závora Balluff BOS0258 se závitem M18 a různými druhy světla
- Rozměry: Ø 18 x 75 mm
- Řada 18 m.
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Jednocestná optická závora (vysílač)
- Směrová charakteristika: Rozptýlená
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 75 mm
- Aktivní plocha, materiál: Sklo, antireflexní
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada 18 m.
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Jednocestná optická závora (vysílač)
- Materiál pouzdra: Poniklovaná mosaz
- Typ světla: Červené LED světlo
- Velikost plochy: Ø 350 mm při 10 m.
- Rozsah dodávky: Matice M18x1 (2x)
- Návod k obsluze
- Dosah: 0... 20 m
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozsah dodávky: Matice M18x1 (2x), návod k obsluze
- Rozměry: Ø 18 x 75 mm
- Upevnění: Matice M18x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 15 %
- Stupeň krytí: II
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Jmenovitá spínací vzdálenost SN: 20 m.
- MTTF (40 °C): 950 a)
- Aktivní plocha, materiál: Sklo, antireflexní
- Materiál pouzdra: Poniklovaná mosaz
- Materiál pouzdra, ochrana povrchu: Poniklovaná
- Dosah: 0... 20 m
- Utahovací moment max.: 15 Nm |30 Nm
- Kontakty, ochrana povrchu: Pozlacené
- Povrchová ochrana: Poniklovaná
- Řada 18 m.
- Tvar: Válcová |optika rovná
- Zobrazení: Zelená LED: Provozní napětí
- Umístění: ne
- Proud naprázdno IO max. Při UE: 16 mA
- Princip funkce optického: Jednocestná optická závora (vysílač)
- Typ světla: Červené LED světlo
- Velikost plochy: Ø 350 mm při 10 m.
- Směrová charakteristika: Rozptýlená
- Vlnová délka: 626 nm
- Skupina LED podle IEC 62471: Skupina volná
- REFERENČNÍ PŘIJÍMAČ: BOS 18M-. -RE21-.
- Kategorie produktu
jednocestná světelná závora
- Typ
BOS 18M-X-RS21-S4
- Provozní napětí
24 V/DC
- Připojení
M12, 4pólové
- Konstrukční velikost
M18
- Materiál pouzdra
mosaz (poniklovaná)
- Typ vysílače
červená LED dioda
- Vlnová délka
626 nm
20 m
- V
75 m
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416625 BALLUFF BOS 18M-X-RS21-S4 jednocestná světelná závora, BOS0258, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416625 BALLUFF BOS 18M-X-RS21-S4 jednocestná světelná závora, BOS0258, 1 ks
Popis
Díky vynikající přesnosti jsou naše jednocestné optické závory ideální pro ideal polohování. Rozpoznávají objekty nezávisle na povrchu, barvě a materiálu. Přitom se vysílač a přijímač nacházejí v samostatných pouzdrech. Vysoké rozsahy nepředstavují žádný problém pro světelné závory. Disponují velkou funkční rezervou a jsou velmi odolné proti znečištění. Konstrukční řada=18M, rozměry=Ø 18 x 75 mm, princip funkce=optoelektronický senzor, princip funkce - optický = jednosměrný optický snímač (vysílač), směrová charakteristika=disgenní, typ světla=červené světlo LED, velikost plochy = Ø 350 mm při 10 m, dosah = 0...20 m, připojení = konektor, zástrčka M12x1, 4-pólová, materiál pouzdra = mosaz, aktivní plocha, materiál = sklo, antireflexní, provozní napětí Ub=10... 30 VDC, schválení/shoda = CECULUSEACWEEE
