Name: BALLUFF BOS 18M-PUV-RD30-S4 optický snímač, BOS01J8, Rozpoznání kontrastu, 1 ks
Brand: BALLUFF
SKU: 3416571
Availability: BackOrder

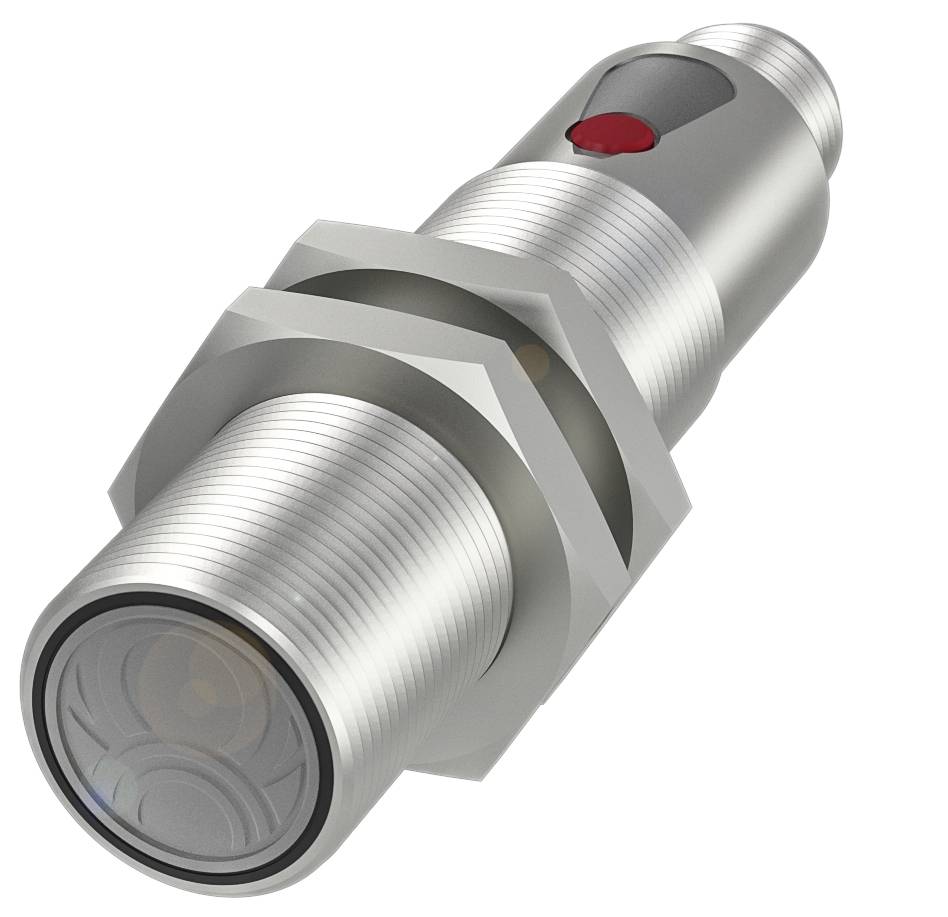

Válcový senzor z nerezové oceli s červeným a černým tlačítkem na vrchní straně, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

optický snímač

Funkce

Rozpoznání kontrastu

Připojení

M12, 4pólové

Typ

BOS 18M-PUV-RD30-S4

Provozní napětí

24 V/DC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 731,40 Kč / kus)

3 731,40 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Cylindrický světelný snímač Balluff BOS01J8 se závitem M18 a různými druhy světla

Rozměry: Ø 18 x 75 mm
Řada 18 m.
Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický světelný snímač, energetický stůl

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 75 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 18 m.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický světelný snímač, energetický stůl
Materiál pouzdra: Poniklovaná mosaz
Typ světla: Červené LED světlo
Velikost plochy: Ø 50 mm při 600 mm
Dosah: 0... 500 mm
Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 18 x 75 mm
Upevnění: Matice M18x1
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.1 μF
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 1000 Hz
Stupeň krytí: II
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Hystereze H max. (% str): 10.0 %
Jmenovitá spínací vzdálenost SN: 500 mm, nastavitelná
Teplotní drift max. (% str): 10 %
MTTF (40 °C): 468 a)
Aktivní plocha, materiál: Sklo
Materiál pouzdra: Poniklovaná mosaz
Dosah: 0... 500 mm
Utahovací moment max.: 15 Nm |30 Nm
Možnost nastavení: Spínací vzdálenost (SN)
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Poniklovaná
Řada 18 m.
Tvar: Válcová |optika rovná
Zobrazení: Zelená LED: Provozní napětí |mezní rozsah - žlutá LED, bliká |zkratka - LED zelená, bliká |LED žlutá: Světelná signalizace
Nastavovač: Tlačítko
Výtah vypnutí max. 0.5 ms
Zapínací kladkostroj ton max. 0.5 ms
Proud naprázdno IO max. Při UE: 40 mA
Případ napětí UD max. U IE: 2.5 V.

Kategorie produktu: optický snímač

Typ: BOS 18M-PUV-RD30-S4

Funkce: Rozpoznání kontrastu

Provozní napětí: 24 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Spínací frekvence: 1000 Hz

Připojení: M12, 4pólové

Konstrukční velikost: M18

Materiál pouzdra: mosaz (poniklovaná)

Vlastnosti materiálu: niklováno

Typ vysílače: červená LED dioda

: 500 mm

Hloubka: 75 m

(Ø): 18 m

Rozm.: (Ø x h) 18 m x 75 m

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416571 BALLUFF BOS 18M-PUV-RD30-S4 optický snímač, BOS01J8, Rozpoznání kontrastu, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416571 BALLUFF BOS 18M-PUV-RD30-S4 optický snímač, BOS01J8, Rozpoznání kontrastu, 1 ks

Popis

Energeticky úsporné světelné tlačítko jsou ideální pro ideal rozpoznání kontrastních rozdílů. Rozeznají objekty v závislosti na povrchu, barvě a materiálu. Jsou cenově výhodné, snadno se montují a orientují. Konstrukční řada = 18M, rozměry = Ø 18 x 75 mm, rozhraní = PNP spínací/rozpínací kontakt (NO/NC), princip funkce = optoelektronický senzor, princip funkce: Optický = světelný snímač, energetický, směrová charakteristika=ztlumená, typ světla = LED červené světlo, velikost plochy = Ø 50 mm při 600 mm, dosah = 0 - 500 mm, připojení = konektor, zástrčka M12x1, 4-pólová, materiál pouzdra = mosaz, aktivní plocha, materiál = sklo, provozní napětí Ub=10... 30 VDC, schválení/shoda = CEcULUSEACWEEE
