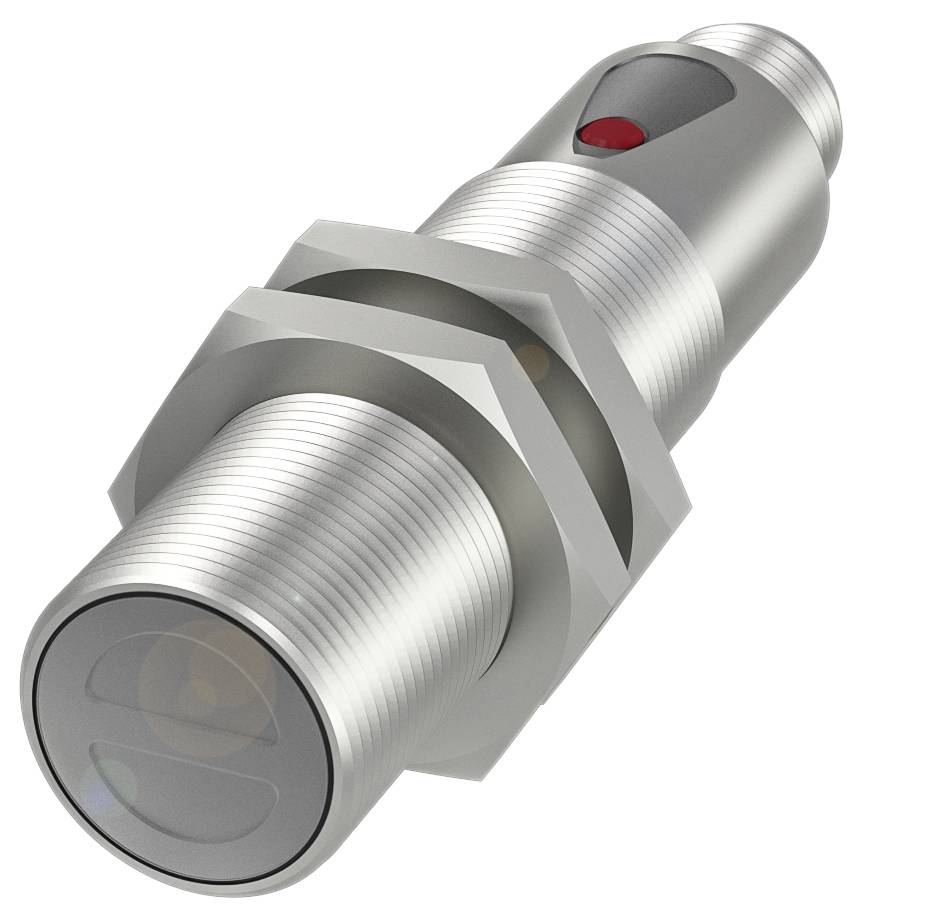

BALLUFF BOS 18M-PUV-PR30-S4 reflexní světelná závora, BOS01J9, Polarizovaný retroreflexní, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelná závora
Funkce
Polarizovaný retroreflexní
Připojení
M12, 4pólové
Typ
BOS 18M-PUV-PR30-S4
Provozní napětí
24 V/DC
Datasheety: (PDF)
Počet
Celková cena (3 095,04 Kč / kus)
3 511,57 Kč
-12 %
3 095,04 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcová reflexní světelná závora Balluff BOS01J9 se závitem M18 a různými druhy světla
- Rozměry: Ø 18 x 75 mm
- Řada 18 m.
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 75 mm
- Aktivní plocha, materiál: Sklo
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada 18 m.
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
- Materiál pouzdra: Poniklovaná mosaz
- Typ světla: Červené LED světlo
- Dosah: 0... 5 m
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: Ø 18 x 75 mm
- Upevnění: Matice M18x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 0.1 μF
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 1000 Hz
- Stupeň krytí: II
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Jmenovitá spínací vzdálenost SN: 5 m, nastavitelná
- Teplotní drift max. (% str): 10 %
- MTTF (40 °C): 400 a)
- Aktivní plocha, materiál: Sklo
- Materiál pouzdra: Poniklovaná mosaz
- Dosah: 0... 5 m
- Utahovací moment max.: 15 Nm |30 Nm
- Možnost nastavení: Spínací vzdálenost (SN)
- Kontakty, ochrana povrchu: Pozlacené
- Povrchová ochrana: Poniklovaná
- Řada 18 m.
- Tvar: Válcová |optika rovná
- Zobrazení: Zelená LED: Provozní napětí |mezní rozsah - žlutá LED, bliká |zkratka - LED zelená, bliká |LED žlutá: Světelná signalizace
- Nastavovač: Tlačítko
- Výtah vypnutí max. 0.5 ms
- Zapínací kladkostroj ton max. 0.5 ms
- Proud naprázdno IO max. Při UE: 40 mA
- Případ napětí UD max. U IE: 2.5 V.
- Kategorie produktu
reflexní světelná závora
- Typ
BOS 18M-PUV-PR30-S4
- Funkce
Polarizovaný retroreflexní
- Provozní napětí
24 V/DC
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Spínací frekvence
1000 Hz
- Připojení
M12, 4pólové
- Konstrukční velikost
M18
- Materiál pouzdra
mosaz (poniklovaná)
- Vlastnosti materiálu
niklováno
- Typ vysílače
červená LED dioda
5 m
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416638 BALLUFF BOS 18M-PUV-PR30-S4 reflexní světelná závora, BOS01J9, Polarizovaný retroreflexní, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416638 BALLUFF BOS 18M-PUV-PR30-S4 reflexní světelná závora, BOS01J9, Polarizovaný retroreflexní, 1 ks
Popis
Naše reflexní optická závora se díky velké toleranci pro montáž jednoduše vyrovná. Namontujte pouze elektrické zařízení a reflektor. Velké reflektory zajišťují vysoký dosah. Světelné závory rozpoznají objekty nezávisle na povrchu, barvě a materiálu. Díky pórovému filtru jsou také vhodné pro detekci lesklých objektů. Konstrukční řada = 18M, rozměry = Ø 18 x 75 mm, rozhraní = PNP spínací/rozpínací kontakt (NO/NC), princip funkce = optoelektronický senzor, princip funkce: Optický = reflexní světelná závora, směrová charakteristika = divergent, typ světla = LED červené světlo, dosah = 0...5 m, připojení = konektor, M12x1 zástrčka, 4 pólů, materiál pouzdra = mosaz, aktivní plocha, materiál = sklo, provozní napětí Ub=10... 30 VDC, schválení/shoda = cULusCEEACWEEE
