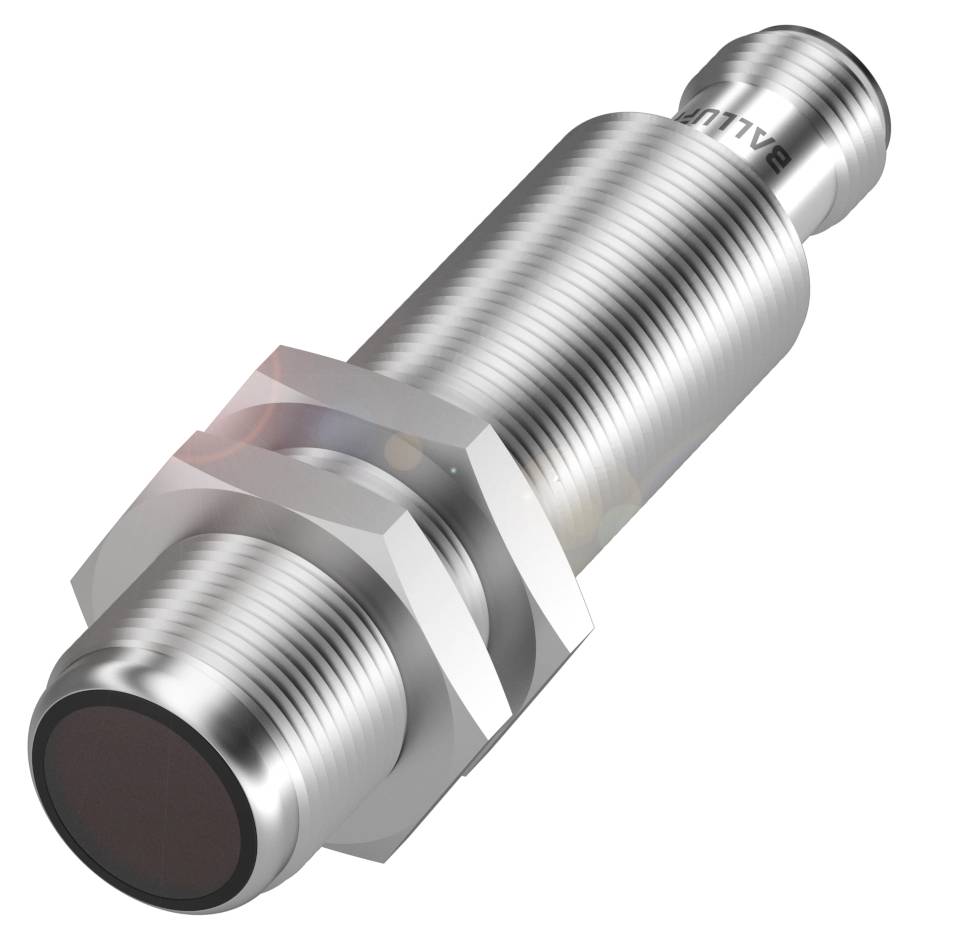

BALLUFF BOS 18E-PA-PR20-S4 reflexní světelná závora, BOS01KL, Retroreflexní, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
reflexní světelná závora
Funkce
Retroreflexní
Připojení
M12, 4pólové
Typ
BOS 18E-PA-PR20-S4
Datasheety: (PDF)
Počet
Celková cena (3 949,59 Kč / kus)
3 949,59 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcová reflexní světelná závora Balluff BOS01KL se závitem M18 a různými druhy světla
- Rozměry: Ø 18 x 75 mm
- Řada 18E
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Funkční princip: Optoelektronický senzor
- Zvláštní vlastnosti: Washdown
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 75 mm
- Aktivní plocha, materiál: Sklo
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada 18E
- Zvláštní vlastnosti: Washdown
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Reflexní světelná závora
- Materiál pouzdra: Nerezová ocel (1.4404)
- Typ světla: Červené LED světlo
- Velikost plochy: Ø 300 mm při 7 m.
- Dosah: 5 m
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: Ø 18 x 75 mm
- Upevnění: Matice M18x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 0.1 μF
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 400 Hz
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Jmenovitá spínací vzdálenost SN: 5 m.
- Teplotní drift max. (% str): 10 %
- MTTF (40 °C): 538 a)
- Aktivní plocha, materiál: Sklo
- Spínací výstup: PNP spínací kontakt (NO), PNP rozpínací kontakt (NC), 4-2
- Materiál pouzdra: Nerezová ocel (1.4404)
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6 |polosinus, 100 gn, 2 ms, 3 x 8000
- EN 60068-2-6, vibrace: 10…55 Hz, amplituda 1 mm, 3x 30 |min |10…2000 Hz, amplituda 1 mm, 30 |gn, 3x5 h
- Ochrana: IP68 / IP67
- Teplota okolí: -25 až 70 °C
- Stupeň znečištění: 3
- Dosah: 5 m
- Utahovací moment max. 40 Nm
- Kontakty, ochrana povrchu: Pozlacené
- Řada 18E
- Tvar: Válcová |optika rovná
- Výtah vypnutí max. 1.25 ms
- Zapínací kladkostroj ton max. 1.25 ms
- Proud naprázdno IO max. Při UE: 30 mA
- Případ napětí UD max. U IE: 2.5 V.
- Cizí světlo max. 10000 luxů
- Princip funkce optického: Reflexní světelná závora
- Typ světla: Červené LED světlo
- Velikost plochy: Ø 300 mm při 7 m.
- Polarizační filtr: Ano
- Optická spínací funkce: Spínání setměním/světlem
- Směrová charakteristika: Rozptýlená
- Vlnová délka: 640 nm
- Skupina LED podle IEC 62471: Skupina volná
- Stupeň krytí podle DIN 40050: IPX9K
- Elektrické vlastnosti: ne
- Druh obalu
Piece
- Kategorie produktu
reflexní světelná závora
- Typ
BOS 18E-PA-PR20-S4
- Funkce
Retroreflexní
- Provozní napětí
24 V/DC
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Spínací frekvence
400 Hz
- Připojení
M12, 4pólové
- Konstrukční velikost
M18
- Materiál pouzdra
nerezová ocel
- Vlastnosti materiálu
nerezové
- Typ vysílače
červená LED dioda
- Vlnová délka
640 nm
5 m
IP68
IP67
- (Ø)
18 mm
- Rozm.
(Ø) 18 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416801 BALLUFF BOS 18E-PA-PR20-S4 reflexní světelná závora, BOS01KL, Retroreflexní, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416801 BALLUFF BOS 18E-PA-PR20-S4 reflexní světelná závora, BOS01KL, Retroreflexní, 1 ks
Popis
Naše reflexní optická závora se díky velké toleranci pro montáž jednoduše vyrovná. Namontujte pouze elektrické zařízení a reflektor. Velké reflektory zajišťují vysoký dosah. Světelné závory rozpoznají objekty nezávisle na povrchu, barvě a materiálu. Díky pórovému filtru jsou také vhodné pro detekci lesklých objektů. Konstrukční řada=18E, rozměry=Ø 18 x 75 mm, rozhraní=PNP spínací kontakt (NO), PNP rozpínací kontakt (NC), princip funkce = optický snímač, princip funkce = reflexní optická závora, směrová charakteristika světla = divergent, typ světla = LED červené světlo, velikost světelného zdroje = Ø 300 mm při 7 m, dosah = 5 m, připojení = konektor, zástrčka M12x1, 4-pólová, materiál pouzdra = nerezová ocel (1.4404), aktivní plocha, materiál = sklo, provozní napětí Ub = 10 - 30 VDC, schválení/shoda = CEcULUSECALAFDA konformní
