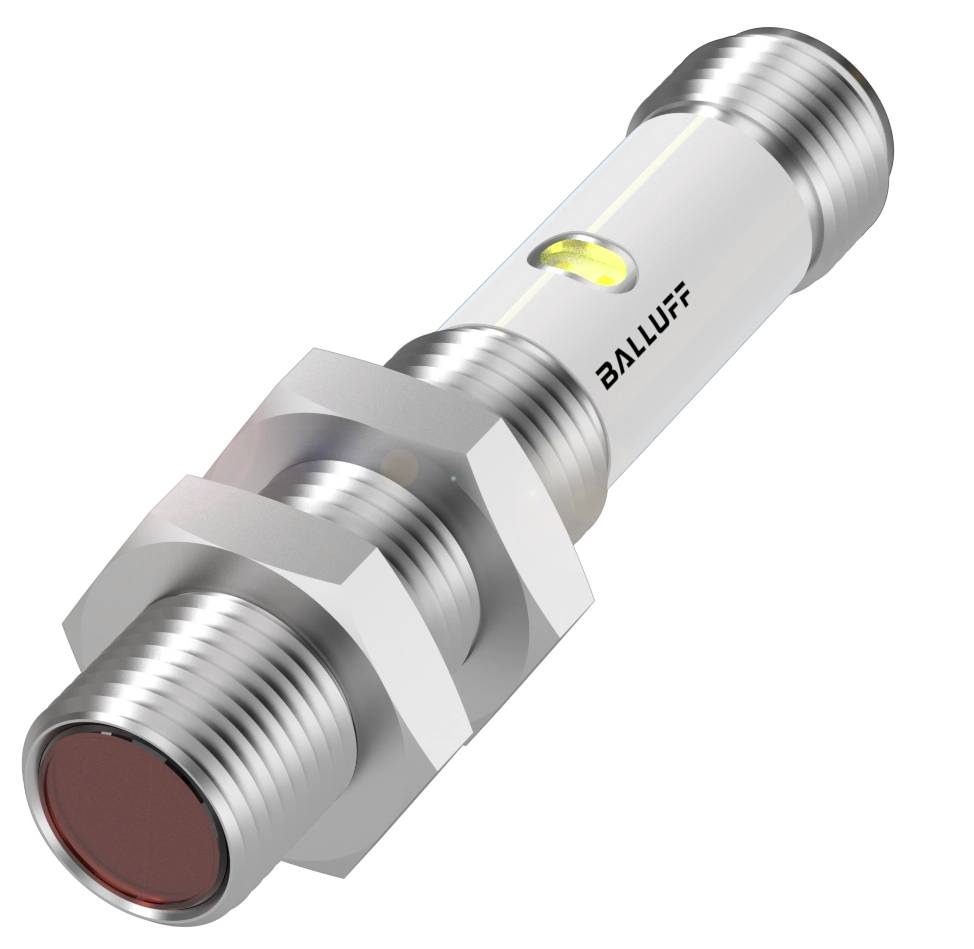

BALLUFF BOS 12M-X-RS10-S4 jednocestná světelná závora, BOS01TW, vysílač, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jednocestná světelná závora
Připojení
M12, 4pólové
Typ
BOS 12M-X-RS10-S4
Provedení
vysílač
Provozní napětí
24 V/DC
Datasheety: (PDF)
Počet
Celková cena (1 888,43 Kč / kus)
1 888,43 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrická jednocestná světelná závora Balluff BOS01TW se závitem M12 a různými druhy světla
- Rozměry: Ø 12 x 60 mm
- Řada 12 m.
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Jednocestná optická závora (vysílač)
- Typ světla: Červené LED světlo
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 60 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada 12 m.
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce optického: Jednocestná optická závora (vysílač)
- Materiál pouzdra: Poniklovaná mosaz
- Typ světla: Červené LED světlo
- Velikost plochy: Ø 280 mm při 8 m.
- Značka: Global
- Dosah: 0... 8 m
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: Ø 12 x 60 mm
- Upevnění: Matice M12x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 15 %
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Jmenovitá spínací vzdálenost SN: 8 m.
- Aktivní plocha, materiál: PMMA
- Materiál pouzdra: Poniklovaná mosaz
- Dosah: 0... 8 m
- Utahovací moment max.: 7 Nm |15 Nm
- Kontakty, ochrana povrchu: Pozlacené
- Značka: Global
- Řada 12 m.
- Tvar: Válcová |optika rovná
- Zobrazení: Zelená LED: Provozní napětí
- Umístění: ne
- Proud naprázdno IO max. Při UE: 15 mA
- Princip funkce optického: Jednocestná optická závora (vysílač)
- Typ světla: Červené LED světlo
- Velikost plochy: Ø 280 mm při 8 m.
- Vlnová délka: 644 nm
- Skupina LED podle IEC 62471: Skupina volná
- MTTF (40 °C) materiál: 1060 a)
- REFERENČNÍ PŘIJÍMAČ: BOS 12M-. -RE10-.
- Ochrana povrchu mechanické vlastnosti: Poniklovaná
- Kategorie produktu
jednocestná světelná závora
- Typ
BOS 12M-X-RS10-S4
- Provedení
vysílač
- Provozní napětí
24 V/DC
- Připojení
M12, 4pólové
- Konstrukční velikost
M12
- Materiál pouzdra
mosaz (poniklovaná)
- Vlastnosti materiálu
niklováno
- Typ vysílače
červená LED dioda
- Výstup světla
axiální
- Vlnová délka
644 nm
8 m
- Vlastnosti
LED kontrolka
- Délka
60 mm
- (Ø)
12 mm
- Rozm.
(Ø x d) 12 mm x 60 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416533 BALLUFF BOS 12M-X-RS10-S4 jednocestná světelná závora, BOS01TW, vysílač, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416533 BALLUFF BOS 12M-X-RS10-S4 jednocestná světelná závora, BOS01TW, vysílač, 1 ks
Popis
Díky vynikající přesnosti jsou naše jednocestné optické závory ideální pro ideal polohování. Rozpoznávají objekty nezávisle na povrchu, barvě a materiálu. Přitom se vysílač a přijímač nacházejí v samostatných pouzdrech. Vysoké rozsahy nepředstavují žádný problém pro světelné závory. Disponují velkou funkční rezervou a jsou velmi odolné proti znečištění. Konstrukční řada=12M, rozměry=Ø 12 x 60 mm, princip funkce=optoelektronický senzor, princip funkce optického=jednocestné optické závory (vysílač), typ světla=červené LED světlo, velikost světla=Ø 280 mm při 8 m, dosah=8 m, připojení=konektor, M12x1 zástrčka, 4 pólů, materiál pouzdra = mosaz, aktivní plocha, materiál = PMMA, provozní napětí UB=10... 30 VDC, schválení/shoda = CEcULusEACWEEE
