Name: BALLUFF BOS 12M-PS-PR10-S4 reflexní světelná závora, BOS01TT, 1 ks
Brand: BALLUFF
SKU: 3416525
Availability: BackOrder

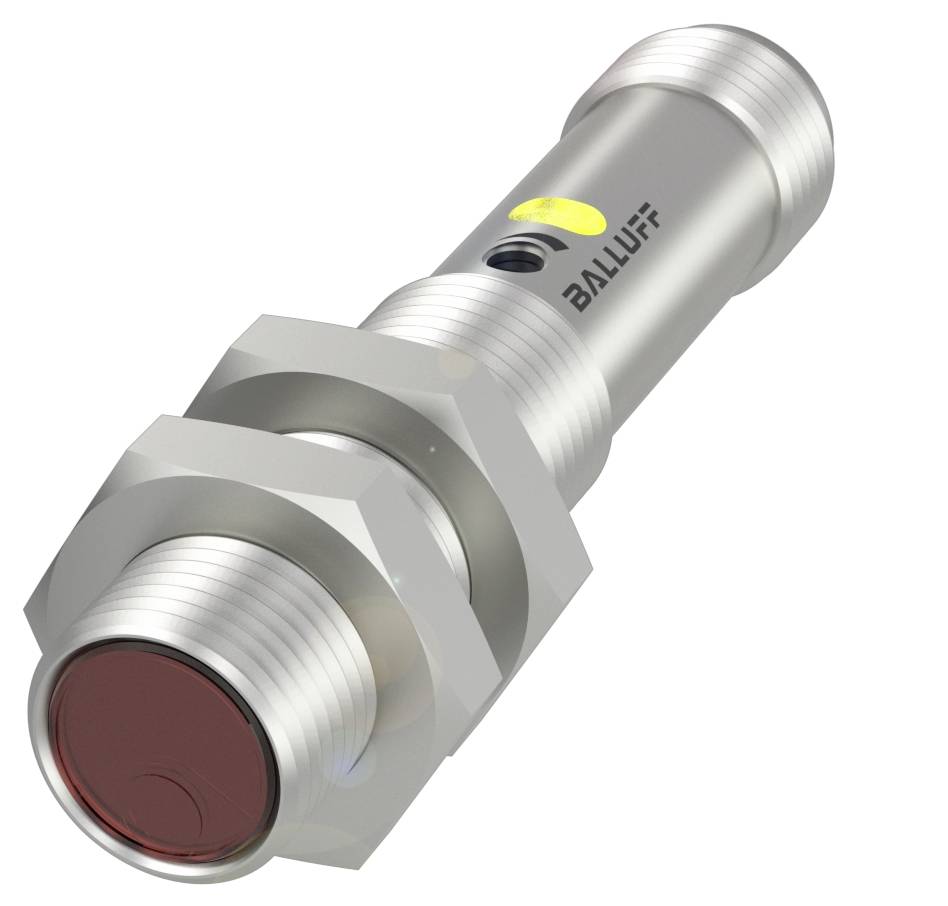

Válcový senzor s kovovým pouzdrem. Nápis 'Balluff' na straně. Přední strana má červenou čočku, která umožňuje měření.

Ilustrační obrázek

Kategorie produktu

reflexní světelná závora

Připojení

M12, 4pólové

Typ

BOS 12M-PS-PR10-S4

Provozní napětí

24 V/DC

Typ kontaktu

1 spínací kontakt

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 055,00 Kč / kus)

3 319,00 Kč

-8 %

3 055,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Cylindrická reflexní světelná závora Balluff BOS01TT se závitem M12 a různými druhy světla

Rozměry: Ø 12 x 60 mm
Řada 12 m.
Rozhraní: PNP spínací kontakt (NO)
Funkční princip: Optoelektronický senzor
Princip funkce optického: Reflexní světelná závora

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 60 mm
Aktivní plocha, materiál: PMMA
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 12 m.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce optického: Reflexní světelná závora
Materiál pouzdra: Poniklovaná mosaz
Typ světla: Červené LED světlo
Velikost plochy: Ø 160 mm při 3 m.
Značka: Global
Dosah: 0... 3 m
Rozhraní: PNP spínací kontakt (NO)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 12 x 60 mm
Upevnění: Matice M12x1
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.2 μF
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 1000 Hz
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost SN: 3 m, nastavitelná
Teplotní drift max. (% str): 10 %
MTTF (40 °C): 1432 a)
Aktivní plocha, materiál: PMMA
Materiál pouzdra: Poniklovaná mosaz
Dosah: 0... 3 m
Utahovací moment max.: 7 Nm |15 Nm
Možnost nastavení: Spínací vzdálenost (SN)
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Poniklovaná
Značka: Global
Řada 12 m.
Tvar: Válcová |optika rovná
Zobrazení: Zelená LED: Provozní napětí |mezní rozsah - žlutá LED, bliká |LED žlutá: Světelná signalizace
Regulátor: Potenciometr 270°
Výtah vypnutí max. 0.5 ms
Zapínací kladkostroj ton max. 0.5 ms
Proud naprázdno IO max. Při UE: 20 mA
Případ napětí UD max. U IE: 1.5 V.
Cizí světlo max. 10000 luxů
Princip funkce optického: Reflexní světelná závora
Typ světla: Červené LED světlo
Velikost plochy: Ø 160 mm při 3 m.
Polarizační filtr: Ano
Optická spínací funkce: Spínání za tmy
Směrová charakteristika: Rozptýlená
Vlnová délka: 644 nm
Skupina LED podle IEC 62471: Skupina volná

Kategorie produktu: reflexní světelná závora

Typ: BOS 12M-PS-PR10-S4

Provozní napětí: 24 V/DC

Typ kontaktu: 1 spínací kontakt

Spínací frekvence: 1000 Hz

Připojení: M12, 4pólové

Konstrukční velikost: M12

Materiál pouzdra: mosaz (poniklovaná)

Vlastnosti materiálu: niklováno

Typ vysílače: červená LED dioda

Vlnová délka: 644 nm

: 3 m

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416525 BALLUFF BOS 12M-PS-PR10-S4 reflexní světelná závora, BOS01TT, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416525 BALLUFF BOS 12M-PS-PR10-S4 reflexní světelná závora, BOS01TT, 1 ks

Popis

Naše reflexní optická závora se díky velké toleranci pro montáž jednoduše vyrovná. Namontujte pouze elektrické zařízení a reflektor. Velké reflektory zajišťují vysoký dosah. Světelné závory rozpoznají objekty nezávisle na povrchu, barvě a materiálu. Díky pórovému filtru jsou také vhodné pro detekci lesklých objektů. Optoelektronický senzor, světelný vysílač = LED, typ připojení = konektor, spínací výstup = PNP spínací kontakt (NO) pin 4, dosah max.=3 m
