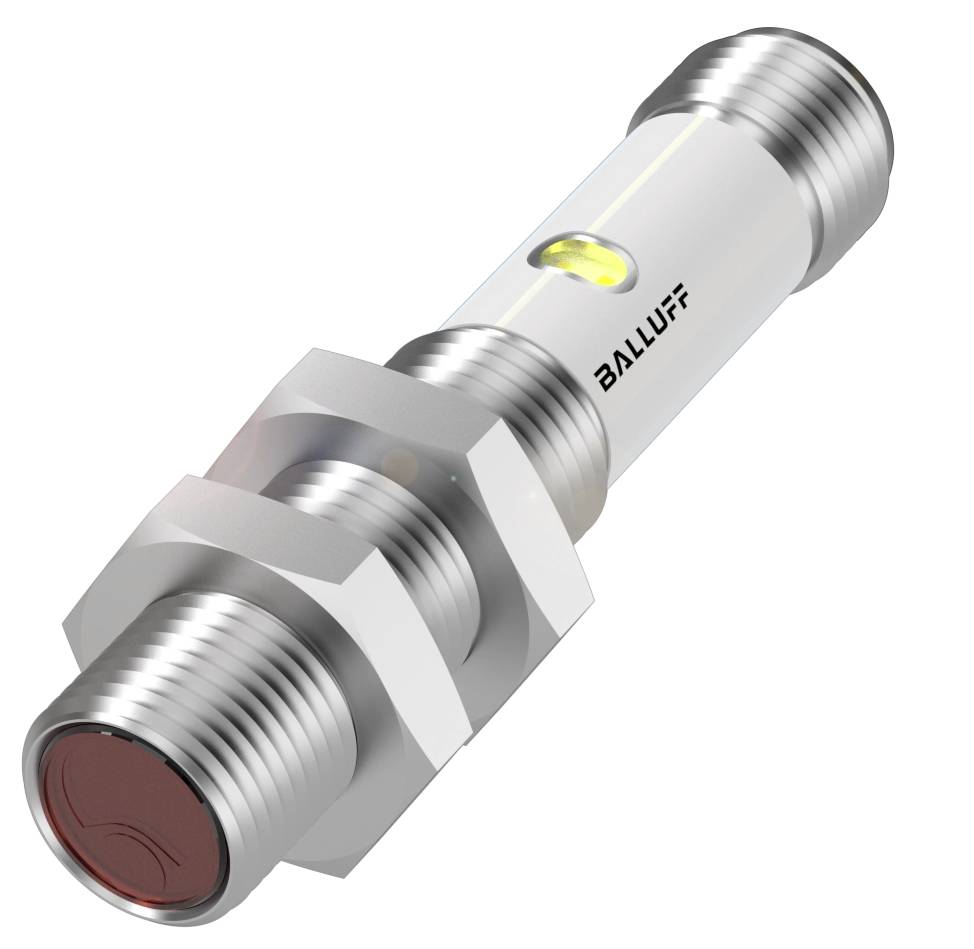

BALLUFF BOS 12M-NA-RF10-S4 optický snímač, BOS01UP, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
optický snímač
Připojení
M12, 4pólové
Typ
BOS 12M-NA-RF10-S4
Provozní napětí
24 V/DC
Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
Datasheety: (PDF)
Počet
Celková cena (3 400,83 Kč / kus)
3 400,83 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrický světelný snímač Balluff BOS01UP se závitem M12 a různými druhy světla
- Rozměry: Ø 12 x 60 mm
- Řada 12 m.
- Rozhraní: NPN spínací kontakt (NO)
- NPN otevírací spínač (NC)
- Funkční princip: Optoelektronický senzor
- Princip funkce: Optický: Světelný snímač, triangulace
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 60 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Řada 12 m.
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce: Optický: Světelný snímač, triangulace
- Materiál pouzdra: Poniklovaná mosaz
- Druh světla: Červené světlo
- Velikost plochy: Ø 2 mm při 25 mm
- Optické zvláštnosti: Pevné zaostření
- Pevné potlačení pozadí
- Dosah: 1... 25 mm
- Rozhraní: NPN spínací kontakt (NO)
- NPN otevírací spínač (NC)
- Směrová charakteristika: Obvykle zaostření při 25 mm
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: Ø 12 x 60 mm
- Upevnění: Matice M12x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zatížení pro UE: 0.2 μF
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 1000 Hz
- Připojení: Konektor, zástrčka M12x1, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Hystereze H max. (% str): 1.0 %
- Jmenovitá spínací vzdálenost n: 25 mm
- Teplotní drift max. (% str): 5 %
- Přesnost opakování max. (% str): 1.0 %
- MTTF (40 °C): 1561 a)
- Aktivní plocha, materiál: PMMA
- Spínací výstup: NPN spínací kontakt (NO), |NPN otevírač (NC) pinů 4-2
- Materiál pouzdra: Poniklovaná mosaz
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6 |polosinus, 100 gn, 2 ms, 3 x 8000
- EN 60068-2-6, vibrace: 10…55 Hz, amplituda 1 mm, 3x 30 |min |10…2000 Hz, amplituda 1 mm, 30 |gn, 3x5 h
- Ochrana: IP67
- Okolní teplota: -5... 60 °C.
- Stupeň znečištění: 3
- Odchylka vzdálenosti 18 % max. (% str): 1 %
- Dosah: 1... 25 mm
- Utahovací moment max.: 7 Nm |15 Nm
- Kontakty, ochrana povrchu: Pozlacené
- Povrchová ochrana: Poniklovaná
- Řada 12 m.
- Tvar: Válcová |optika rovná
- Zobrazení: Zelená LED: Provozní napětí |chyby - LED zelená, bliká |mezních hodnot - žlutá LED, bliká |LED žlutá: Světelná signalizace
- Umístění: ne
- Výtah vypnutí max. 0.5 ms
- Zapínací kladkostroj ton max. 0.5 ms
- Proud naprázdno IO max. Při UE: 20 mA
- Případ napětí UD max. U IE: 1.5 V.
- Cizí světlo max. 50000 luxů
- Princip funkce: Optický: Světelný snímač, triangulace
- Druh světla: Červené světlo
- Velikost plochy: Ø 2 mm při 25 mm
- Optické zvláštnosti: Pevné zaostření a potlačení pozadí
- Funkce spínání optický: Spínání za světla, spínání za tmy
- Směrová charakteristika: Obvykle zaostření při 25 mm
- Vlnová délka: 650 nm
- Skupina LED podle IEC 62471: Skupina volná
- Nejmenší část typ. Ø 0.05 mm drát
- Odchylka vzdálenosti 6 % max. (% str): 5.0 %
- Kategorie produktu
optický snímač
- Typ
BOS 12M-NA-RF10-S4
- Provozní napětí
24 V/DC
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Spínací frekvence
1000 Hz
- Připojení
M12, 4pólové
- Konstrukční velikost
M12
- Materiál pouzdra
mosaz (poniklovaná)
- Vlastnosti materiálu
niklováno
- Typ vysílače
červená LED dioda
- Vlnová délka
650 nm
25 mm
- Vlastnosti
S podsvícením
IP67
- Hloubka
60 m
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417498 BALLUFF BOS 12M-NA-RF10-S4 optický snímač, BOS01UP, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417498 BALLUFF BOS 12M-NA-RF10-S4 optický snímač, BOS01UP, 1 ks
Popis
Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Optoelektronický senzor, pevné zaostření pozadí, typ připojení = konektor, spínací výstup = NPN spínač (NO); NPN rozpínací kontakt (NC) piny 4-2, dosah max.=25 mm
