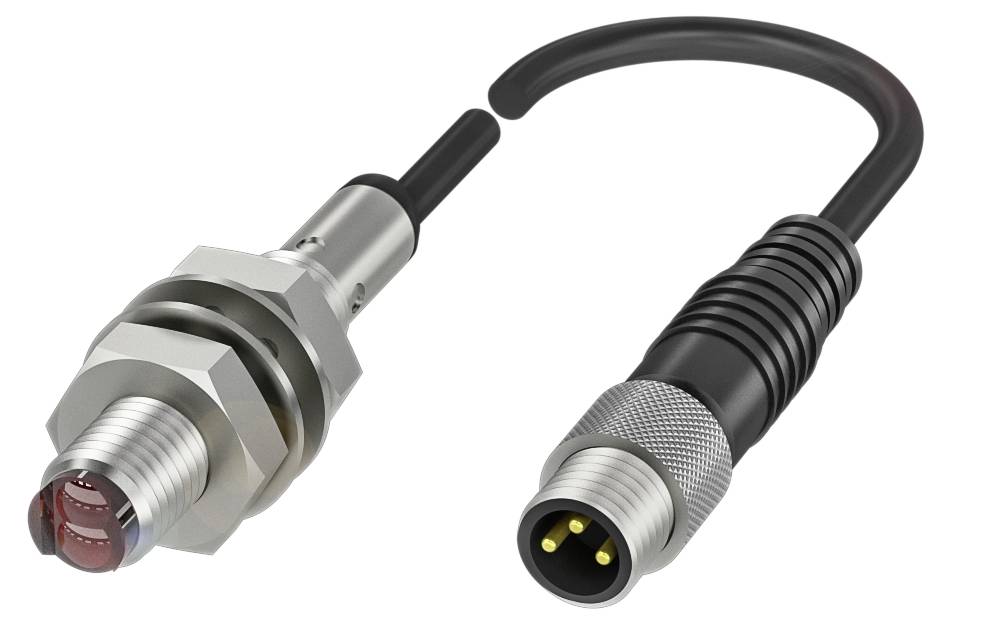

Ilustrační obrázek

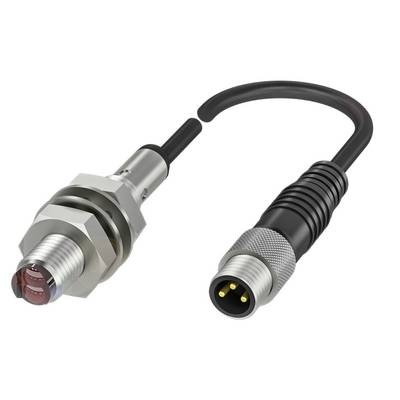

Ilustrační obrázek
BALLUFF BOS 08E-PS-KF20-00,2-S49 optický snímač, BOS01H2, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
optický snímač
Připojení
M8, 3pólové
Typ
BOS 08E-PS-KF20-00,2-S49
Provozní napětí
24 V/DC
Typ kontaktu
1 spínací kontakt
Datasheety: (PDF)
Počet
Celková cena (5 045,45 Kč / kus)
5 045,45 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrický světelný snímač Balluff BOS01H2 se závitem M8 a různými druhy světla
- Rozměry: Ø 8 x 40 mm
- Řada: 08E
- Rozhraní: PNP spínací kontakt (NO)
- Funkční princip: Optoelektronický senzor
- Princip funkce: Optický: Světelný snímač, triangulace
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 8 x 40 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.20 m, PUR
- Řada: 08E
- Provozní napětí UB: 10... 30 VDC
- Funkční princip: Optoelektronický senzor
- Princip funkce: Optický: Světelný snímač, triangulace
- Materiál pouzdra: Ušlechtilá ocel
- Typ světla: Červené LED světlo
- Velikost světelného zdroje: Ø světla 2.5 mm
- Optické zvláštnosti: Potlačení pozadí
- Dosah: 20 mm
- Rozhraní: PNP spínací kontakt (NO)
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Funkční princip: Optoelektronický senzor
- Rozměry: Ø 8 x 40 mm
- Upevnění: Matice M8x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 100 ms
- Provozní napětí UB: 10... 30 VDC
- Max. Zatížení pro UE: 0.1 μF
- Zbytkové vlnění max. (% UE): 5 %
- Spínací frekvence: 450 Hz
- Připojení: Kabel s konektorem, M8x1 |zástrčka, 3-pólová, 0.20 m, PUR
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Hystereze H max. (% str): 10.0 %
- Jmenovitá spínací vzdálenost n: 20 mm
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 3.0 %
- MTTF (40 °C): 75.9 a)
- Aktivní plocha, materiál: PMMA
- Spínací výstup: PNP spínací kontakt (NO)
- Průměr kabelu D: 3.00 mm
- Délka kabelu L: 0.2 m.
- Materiál pouzdra: Ušlechtilá ocel
- Ochrana: IP67
- Okolní teplota: -5... 55 °C.
- Odchylka vzdálenosti 18 % max. (% str): 5 % na 90 % RV.
- Dosah: 20 mm
- Řada: 08E
- Indikace: Funkce výstupu - LED žlutá |mezní oblast - žlutá LED dioda, bliká
- Výtah vypnutí max. 1.11 ms
- Zapínací kladkostroj ton max. 1.11 ms
- Proud naprázdno IO max. Při UE: 15 mA
- Případ napětí UD max. U IE: 0.7 V.
- Princip funkce: Optický: Světelný snímač, triangulace
- Typ světla: Červené LED světlo
- Velikost světelného zdroje: Ø světla 2.5 mm
- Optické zvláštnosti: Potlačení pozadí
- Optická spínací funkce: Spínání za světla
- Směrová charakteristika: Rozptýlená
- Vlnová délka: 640 nm
- Skupina LED podle IEC 62471: Skupina volná
- Materiál pláště: ČISTÉ
- Kategorie produktu
optický snímač
- Typ
BOS 08E-PS-KF20-00,2-S49
- Provozní napětí
24 V/DC
- Typ kontaktu
1 spínací kontakt
- Spínací frekvence
450 Hz
- Připojení
M8, 3pólové
- Délka kabelu
0.2 m
- Konstrukční velikost
M8
- Materiál pouzdra
nerezová ocel
- Typ vysílače
červená LED dioda
- Vlnová délka
640 nm
20 mm
- Vlastnosti
S podsvícením
IP67
- V
40 m
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417382 BALLUFF BOS 08E-PS-KF20-00,2-S49 optický snímač, BOS01H2, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417382 BALLUFF BOS 08E-PS-KF20-00,2-S49 optický snímač, BOS01H2, 1 ks
Popis
Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Optoelektronický senzor, potlačení pozadí, světelný vysílač = LED, typ připojení = kabel s konektorem, spínací výstup = PNP spínací kontakt (NO)
