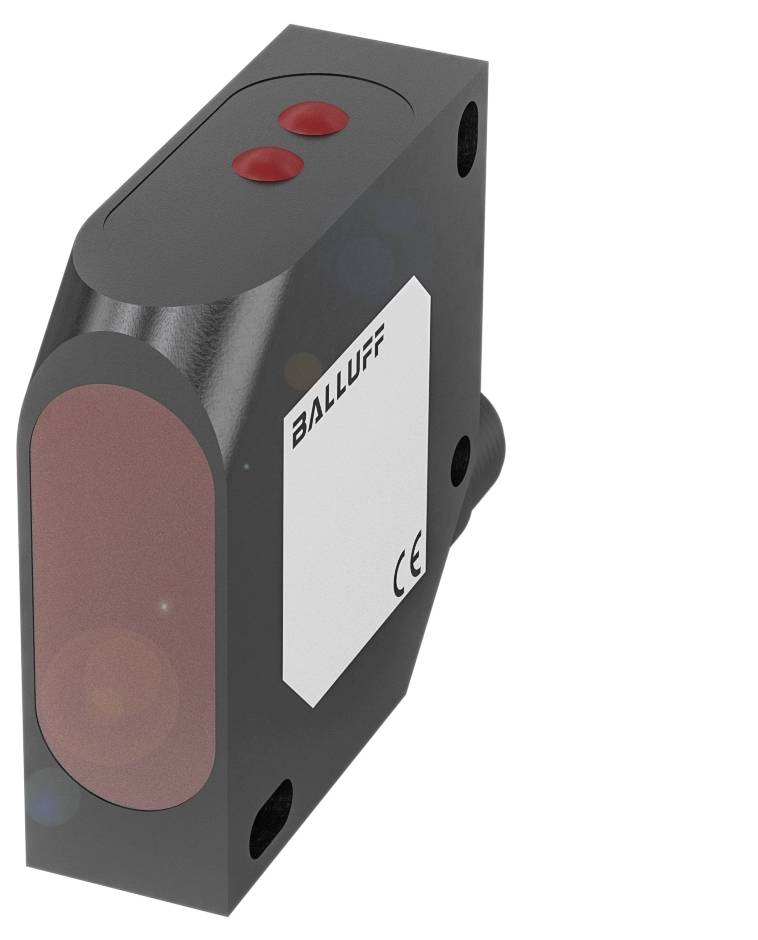

BALLUFF BOD0008 snímač vzdálenosti 1 ks 24 Max. dosah: 300 m (d x š x v) 50.00 x 17.00 x 50.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
snímač vzdálenosti
Min. provozní napětí
18.0 V
Provozní napětí max.
30.0 V
Max. dosah
300 m
Typ
BOD0008
Datasheety: (PDF)
Počet
Celková cena (24 243,80 Kč / kus)
24 243,80 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Distanční senzory Balluff BOD0008 s plastovým krytem a červeným světlem a PMMA jako materiál pro aktivní plochu
- Rozměry: 17 x 50 x 50 mm
- Řada: 26K
- Rozhraní: Analogové, proud 4…20 mA
- lineární vzestupný/klesající
- PNP spínací kontakt/rozpínací kontakt (NO/NC)
- Funkční princip: Optoelektronický snímač vzdálenosti
- Princip funkce: Triangulace
Technické parametry
- Hlavní vlastnosti:Rozměry: 17 x 50 x 50 mm
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Rozlišení: 0.1 % FS
- Řada: 26K
- Provozní napětí UB: 18... 30 VDC
- Funkční princip: Optoelektronický snímač vzdálenosti
- Princip funkce: Triangulace
- Materiál krytu: ABS
- Přesnost: ±0.25 % FS
- Typ světla: Červené světlo laseru
- Rozměry: 2x 4.5 mm při 300 mm
- Dosah: 80... 300 mm, nastavitelný
- Rozhraní: Analogové, proud 4…20 mA
- lineární vzestupný/klesající
- PNP spínací kontakt/rozpínací kontakt (NO/NC)
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Rozměry: 17 x 50 x 50 mm
- Upevnění: Šroub M4
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 50 V DC
- Doba pohotovosti tv: Max. 300 ms
- Provozní napětí UB: 18... 30 VDC
- Max. Zatížení pro UE: 0.1 μF
- Spínací frekvence: 1000 Hz
- Stupeň krytí: II
- Připojení: Konektor, zástrčka M12x1, 5- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost SN: 300 mm, nastavitelná
- MTTF (40 °C): 9 a)
- Aktivní plocha, materiál: PMMA
- Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
- Materiál krytu: ABS
- Ochrana: IP67
- Okolní teplota: -10... 60 °C.
- Dosah: 80... 300 mm, nastavitelný
- Výtah vypnutí max. 0.5 ms
- Zapínací kladkostroj ton max. 0.5 ms
- Proud naprázdno IO max. Při UE: 40 mA
- Cizí světlo max. 5000 luxů
- Princip funkce: Triangulace
- Laserová třída podle IEC 60825-1: 2
- Typ světla: Červené světlo laseru
- Rozměry: 2x 4.5 mm při 300 mm
- Střední výkon po max.: 1 mW
- Optická spínací funkce: Spínání světlo/tma
- Směrová charakteristika: Rozptýlená
- Vlnová délka: 650 nm
- Funkce vstupu: Blokování klávesnice |emitor zapnutí/vypnutí
- Rozlišení: 0.1 % FS
- Analogový výstup: Analogový, proud 4…20 mA
- Výstupní charakteristika: Lineární vzestupný/klesající
- Zátěžový rezistor RL max. (Analogový I): 500 Ω
- Přesnost: ±0.25 % FS
- Průměrná životnost: 50000 h, 40 °C.
- Kategorie produktu
snímač vzdálenosti
- Typ
BOD0008
- Obsah
1 ks
- Provozní napětí
24
- Min. provozní napětí
18.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
18.0 - 30.0 V
- Typ kontaktu
1 PNP
- Typ vysílače
červený polovodičový laser
- Výstupy
PNP
- Min. dosah (ve volném prostoru)
80 m
300 m
- Tolerance ±
0.25 %
IP67
- Min. teplota
-10 °C
- Max. teplota
60 °C
- Délka
50.00 mm
- Šířka
17.00 mm
- V
50.00 mm
- Rozm.
(d x š x v) 50.00 x 17.00 x 50.00 mm
- Typ závitu, šířka připojení
M12 x 1
- Číslo výrobce
BOD0008
- Jmenovité napětí
30.0 V
- Počet pólů
5
- Materiál pouzdra
ABS
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416248 BALLUFF BOD0008 snímač vzdálenosti 1 ks 24 Max. dosah: 300 m (d x š x v) 50.00 x 17.00 x 50.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416248 BALLUFF BOD0008 snímač vzdálenosti 1 ks 24 Max. dosah: 300 m (d x š x v) 50.00 x 17.00 x 50.00 mm
Popis
Konstrukční řada=26K, rozměry=17 x 50 x 50 mm, rozhraní=analogový proud, 4.20 mA, lineární vzestupný/klesající PNP spínací/rozpínací kontakt (NO/NC), princip funkce = optoelektronický distanční senzor, princip funkce opticky=triangulace, směrová charakteristika=disgent, typ světla=laserové rotační světlo, velikost osvětlení = 2 x 4.5 mm při 300 mm, dosah = 80...300 mm, přesnost = ±0.25 % FS, rozlišení = 0.1 % FS, připojení = konektor, M12x1 zástrčka, 5-pólová, materiál pouzdra = ABS, provozní napětí Ub=18... 30 VDC, schválení/shoda = CECULUSEACWEEE
