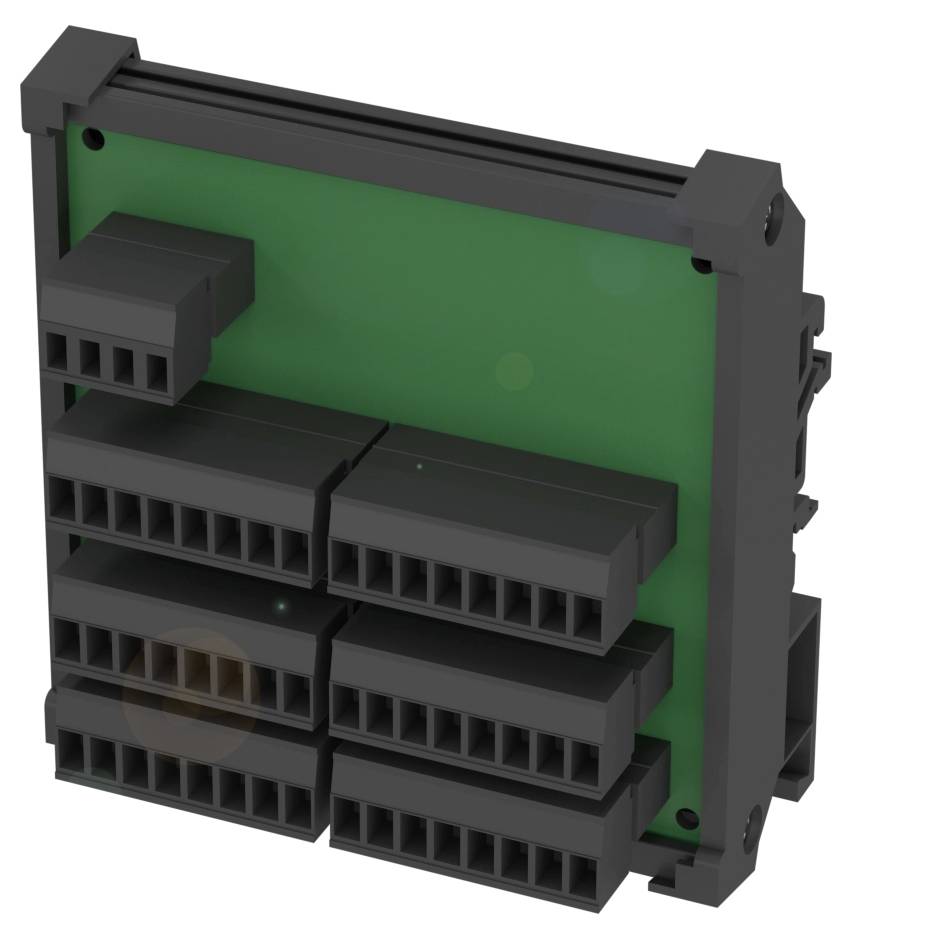

BALLUFF BNI IOL-310-000-K025 BNI004L aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
aktivní box senzor/aktor
Typ
BNI IOL-310-000-K025
Druh signálu
PNP
Připojení
svorka
Datasheety: (PDF)
Počet
Celková cena (5 268,60 Kč / kus)
5 268,60 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Senzor/aktor akčního členu IO-Link Balluff BNI004L
- Provozní napětí UB: 18... 30.2 VDC
- Připojení (COM 1): Šroubové/zástrčkové svorky, 4-pólové
- Rozhraní: IO-Link 1.0
- Sloty pro připojení: Šroubové/zásuvkové svorky
- Připojení (napájení V): Šroubové/konektorové svorky
Technické parametry
- Hlavní vlastnosti:Rozměry: 79 x 33.6 x 84 mm
- Připojení (COM 1): Šroubové/zástrčkové svorky, 4-pólové
- Připojení (napájení V): Šroubové/konektorové svorky
- Sloty pro připojení: Šroubové/zásuvkové svorky
- Provozní napětí UB: 18... 30.2 VDC
- Digitální výstupy: PNP 16x
- Digitální vstupy: 16x PNP, typ 2
- Konfigurovatelné vstupy/výstupy: Ano
- Materiál krytu: PA 6.6, UL94V-0
- Procesní data V 2 bajtech
- Procesní data OUT: 2 bajty
- Provozní cyklus dat min.: 12 ms
- Spínací proud 16x 350 mA
- Rozhraní: IO-Link 1.0
- Ochrana: IP20
- Celkový proud UA, ovladač: 1.6 a
- Celkový proud US, senzor: 1.0 A.
- Přenosová rychlost: COM2 (38.4 kBaud)
- Okolní teplota: -20 až 50 °C
- Doplňkové vlastnosti:
- Rozsah dodávky: Šroubová svorka (BAM01ZH) |
- Rozměry: 79 x 33.6 x 84 mm
- Upevnění: Montáž na DIN lištu
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 18... 30.2 VDC
- MTTF (40 °C): 115 a)
- Materiál krytu: PA 6.6, UL94V-0
- Ochrana: IP20
- Okolní teplota: -20 až 50 °C
- Kontrolka funkce spínání: Žlutá LED
- Sloty pro připojení: Šroubové/zásuvkové svorky
- Komunikace IO-Link: Zelená LED
- Zobrazení napájení modulu: Zelená LED
- Stínítko: ne
- Verze IO-Link: 1
- Funkce IO-Link: Device
- Procesní data OUT: 2 bajty
- Provozní cyklus dat min.: 12 ms
- Skladovací teplota: -25... 70 °C.
- Rozhraní: IO-Link 1.0
- Procesní data V 2 bajtech
- Přenosová rychlost: COM2 (38.4 kBaud)
- Digitální výstupy: PNP 16x
- Digitální vstupy: 16x PNP, typ 2
- Doba cyklu min.: 3 ms
- Připojení (napájení V): Šroubové/konektorové svorky
- Připojení (COM 1): Šroubové/zástrčkové svorky, 4-pólové
- Indikace napájení akčního členu UA: LED zelená
- Zobrazení napájení senzoru US: Zelená LED
- Konfigurovatelné vstupy/výstupy: Ano
- Celkový proud UA, ovladač: 1.6 a
- Celkový proud US, senzor: 1.0 A.
- IO Link porty, počet: 1
- Odběr proudu bez zatížení max.: 80 mA
- Spínací proud 16x 350 mA
- Druh obalu
Piece
- Kategorie produktu
aktivní box senzor/aktor
- Typ
BNI IOL-310-000-K025
- Druh signálu
PNP
- Připojení
svorka
- Šířka
79 mm
- Délka
84 mm
IP20
- Proudová zatížitelnost na každý slot
350 mA
- Celkový proud (jednoduché napájení)
1.0 A
- Max. teplota
50 °C
- Min. teplota
-20 °C
- Druh připojení (rozdělovací boxy)
šroubový konektor
- Materiál pouzdra
PA 6,6
- počet kontaktů
4
- Číslo výrobce
BNI004L
- Obsah
1 ks
- Pólů
4
- V
33.6 mm
- Proudová zatížitelnost (celkem)
1.6 A
- Proudová zatížitelnost na vstupní/výstupní signál
350 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3422773 BALLUFF BNI IOL-310-000-K025 BNI004L aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3422773 BALLUFF BNI IOL-310-000-K025 BNI004L aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Popis
Senzor/aktor IO-Link BNI je díky odolnému krytu ideální pro použití v drsném průmyslovém prostředí. E/a moduly jsou založeny na konektorech M12 nebo M8 a lze je snadno nainstalovat a udržovat. Jednokanálové monitorování zkratů a přetížení a přerušení kabelu na portu. Tento stupeň selektivní diagnostiky je u E/a modulů jedinečný. Maximální funkčnost a maximální flexibilita nabízí nejrůznější varianty senzorových/aktorových zdvihů BNI. Tyto produktové řady nabízejí varianty pro digitální vstupy/výstupy a pro analogové vstupní signály. Vyberte si vhodný přístroj podle svých požadavků a požadavků. V závislosti na použití spravujete až 16 digitálních vstupů a výstupů (s nebo bez samostatného napájení pro vysokou zátěž) nebo až 8 analogových signálů. V závislosti na oblasti použití nabízíme různé recepce, například plast a kov. A různé třídy ochrany IP. Rozhraní = IO-Link 1.0 4, provozní napětí Ub = 18... 30.2 VDC, připojení (COM 1) = šroubové/konektorové svorky, 4pólové, připojení (napájení V) = šroubové/zásuvné svorky, sloty = šroubové/zásuvkové svorky, digitální vstupy = 16x PNP, typ 2, digitální výstupy = 16x PNP, konfigurovatelné vstupy/výstupy = Ano, celkový proud US, senzor = 1.0 a, celkový proud UA aktor = 1.6 a, spínací proud = 16x 350 mA, materiál pouzdra = PA 6.6, UL94V-0, rozměry = 79 x 33.6 x 84 mm, okolní teplota = -20... 50 °C, stupeň krytí = IP20, přenosová rychlost = COM2 (38.4 kBaud), provozní cyklus min. = 12 ms, procesní data = 2 bajty, procesní data OUT = 2 bajty
