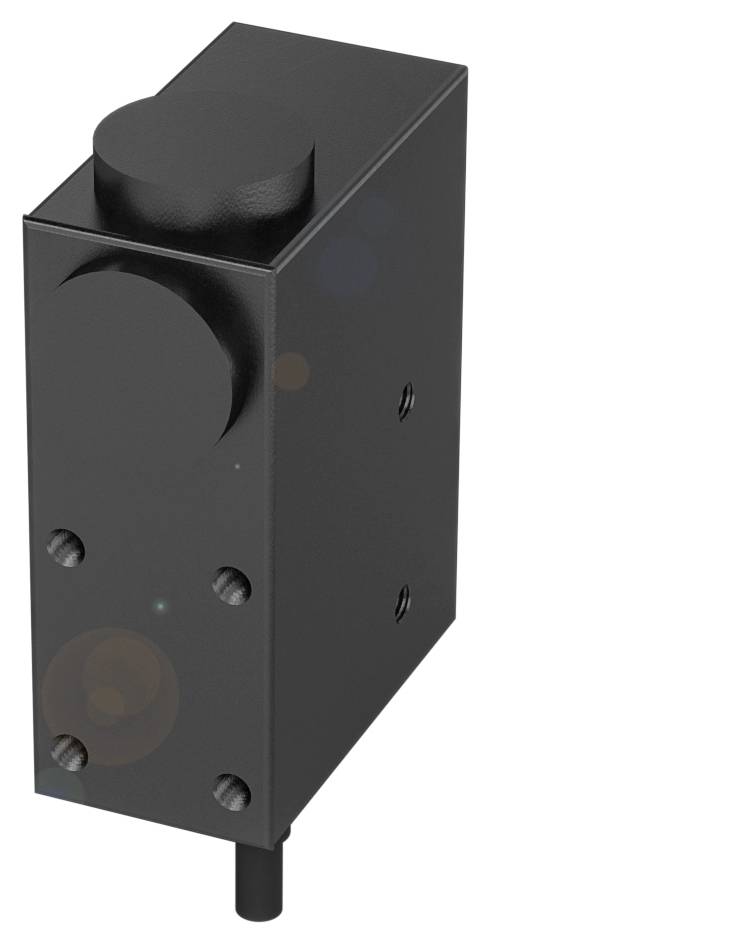

Ilustrační obrázek
Ilustrační obrázek
BALLUFF BKT000U BKT000U kontrastní tlačítko 1 ks 24 (d x š x v) 62.30 x 31.00 x 105.30 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kontrastní tlačítko
Min. provozní napětí
10 V
Provozní napětí max.
30 V
Typ
BKT000U
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (18 185,95 Kč / kus)
18 185,95 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Kontrastní tlačítko Balluff BKT000U
- Rozměry: 31 x 105.3 x 62.3 mm
- Řada: M
- Rozhraní: PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC)
- Analogový, napětí 0…5.5 V.
- Vstupní funkce: Stejná funkce jako tlačítko
- Formát 1/2/3/4
- Princip funkce: Kontrastní tlačítko
Technické parametry
- Hlavní vlastnosti:Rozměry: 31 x 105.3 x 62.3 mm
- Aktivní plocha, materiál: Sklo
- Připojení: Kabel, 3.00 m, PVC
- Řada: M
- Provozní napětí UB: 10... 30 VDC
- Vstupní funkce: Stejná funkce jako tlačítko
- Formát 1/2/3/4
- Princip funkce: Kontrastní tlačítko
- Princip funkce: Optický: Světelný snímač, zaostření
- Materiál krytu: Zinek, litina, lakovaná
- Typ světla: Zelené světlo / červené světlo
- Rozměry: 1.5 x 5 mm při 9 mm
- Dosah: 7... 11 mm
- Rozhraní: PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC)
- Analogový, napětí 0…5.5 V.
- Směrová charakteristika
- Doplňkové vlastnosti:
- Rozměry: 31 x 105.3 x 62.3 mm
- Upevnění: Šroub M5
- Výstupní odpor Ra: 10.0 kOhm
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 10000 Hz
- Připojení: Kabel, 3.00 m, PVC
- Ochrana proti zkratu: Ano
- Aktivní plocha, materiál: Sklo
- Spínací výstup: PNP/NPN spínací kontakt/rozpínací kontakt (NO/ |NC)
- Průměr kabelu D: 6.20 mm
- Délka kabelu L: 3 m.
- Materiál krytu: Zinek, litina, lakovaná
- Materiál pláště: PVC
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibrace: 10…55 Hz, amplituda 1.5 mm, 3x 2 |h.
- Ochrana: IP67
- Okolní teplota: -10... 55 °C.
- Počet vodičů: 6
- Průřez kabelu: 0.34 mm²
- Dosah: 7... 11 mm
- Povrchová ochrana: Lakovaná
- Výtah vypnutí max. 0.05 ms
- Zapínací kladkostroj ton max. 0.05 ms
- Proud naprázdno IO max. Při UE: 80 mA
- Případ napětí UD max. U IE: 2 V.
- Cizí světlo max. 5000 luxů
- Princip funkce: Optický: Světelný snímač, zaostření
- Typ světla: Zelené světlo / červené světlo
- Rozměry: 1.5 x 5 mm při 9 mm
- Optická spínací funkce: Spínání světlo/tma
- Směrová charakteristika
- Vlnová délka: 526 nm/630 nm
- Funkce vstupu: Stejné funkce jako tlačítko |Formát 1/2/3/4
- Analogový výstup: Analogové, napětí 0…5.5 v
- Zátěžový rezistor RL min. (Analogový u) 2.2 kOhm
- Časová funkce: Zpoždění vypnutí
- Funkce času, doba trvání: 20 ms
- Ochrana proti přepólování, rozsah měření: Ano
- Kategorie produktu
kontrastní tlačítko
- Typ
BKT000U
- Obsah
1 ks
- Provozní napětí
24
- Min. provozní napětí
10 V
- Provozní napětí max.
30 V
- Provozní napětí
10 - 30 V
IP67
- Min. teplota
-10 °C
- Max. teplota
55 °C
- Délka
62.30 mm
- Šířka
31.00 mm
- V
105.30 mm
- Rozm.
(d x š x v) 62.30 x 31.00 x 105.30 mm
- Jmenovité napětí
30 V
- Délka kabelu
3.00 m
- Materiál pouzdra
zinek
- Výstupy
NPN, přepínací kontakt; PNP, přepínacíkontakt
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416212 BALLUFF BKT000U BKT000U kontrastní tlačítko 1 ks 24 (d x š x v) 62.30 x 31.00 x 105.30 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416212 BALLUFF BKT000U BKT000U kontrastní tlačítko 1 ks 24 (d x š x v) 62.30 x 31.00 x 105.30 mm
Popis
Kontrastní tlačítko jsou optická světla s vysokým rozlišením, která rozlišují objekty podle jejich šedých hodnot. Robustní kontrastní tlačítko od Balluff rozpozná již malé kontrastní rozdíly, mají vysokou spínací frekvenci až 30 kHz a jsou tak velmi rychlé. Umožňují vysokou přesnost nastavení polohy a jsou proto vhodné pro mnohostranné použití, například v tiskařském a obalovém průmyslu. Konstrukční řada=M, rozměry=31 x 105.3 x 62.3 mm, rozhraní=PNP/NPN spínač/vypínač (NO/NC) Analog, napětí 0.5.5 v, funkce vstupu = stejná funkce jako formát tlačítka 1/2/3/4, princip funkce = kontrastní tlačítko, princip funkce: Optický = světelný snímač, zaostřený, směrová charakteristika = zaostřená, typ světla: zelené světlo / červené světlo, velikost plochy = 1.5 x 5 mm při 9 mm, dosah = 7...11 mm, připojení = kabel, 3.00 m, PVC, materiál krytu = zinek, litina, aktivní plocha, materiál = sklo, provozní napětí Ub=10... 30 VDC, schválení/shoda = CEEWEEE
