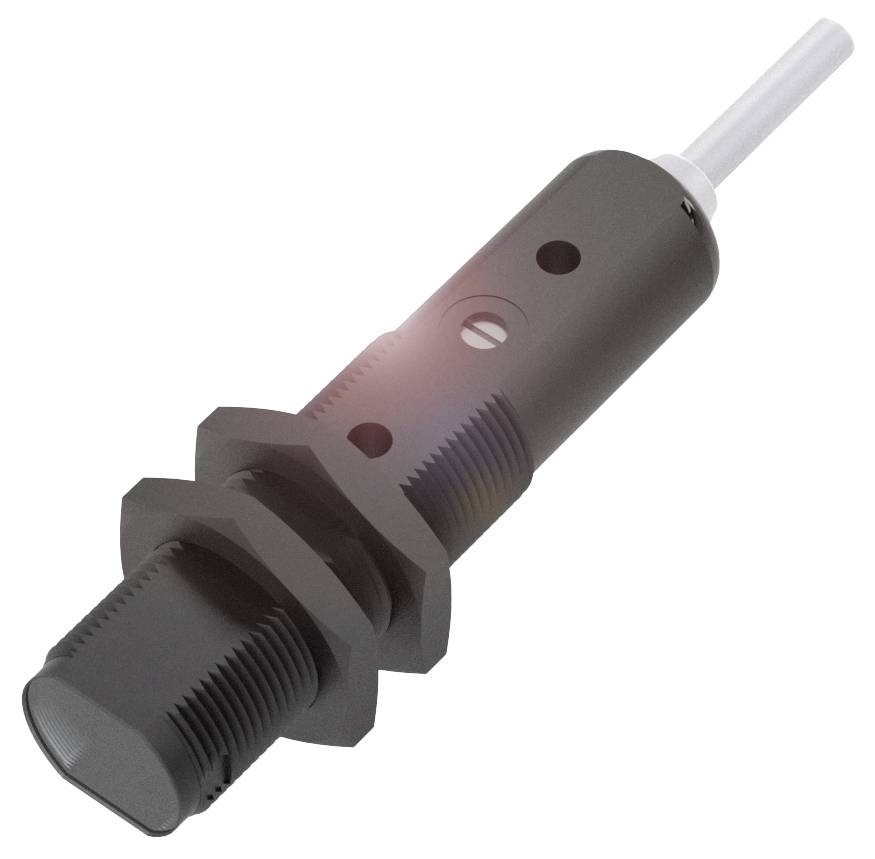

Ilustrační obrázek
Ilustrační obrázek
BALLUFF BKT000F BKT000F kontrastní tlačítko 1 ks 24
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kontrastní tlačítko
Min. provozní napětí
10.0 V
Provozní napětí max.
30.0 V
Typ
BKT000F
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (7 875,21 Kč / kus)
7 875,21 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Kontrastní tlačítko Balluff BKT000F
- Rozměry: Ø 18 x 77 mm
- Řada: 18 KF
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Princip funkce: Kontrastní tlačítko
- Princip funkce: Optický: Světelný snímač, zaostření
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 77 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Kabel, 2.00 m, PVC
- Řada: 18 KF
- Provozní napětí UB: 10... 30 VDC
- Princip funkce: Kontrastní tlačítko
- Princip funkce: Optický: Světelný snímač, zaostření
- Materiál pouzdra: PBT
- Typ světla: Bílé LED světlo
- Velikost plochy: Ø 4.5 mm při 10 mm
- Dosah: 8... 12 mm
- Rozhraní: PNP spínací kontakt (NO)
- PNP otevírací spínač (NC)
- Směrová charakteristika
- Doplňkové vlastnosti:
- Princip funkce: Kontrastní tlačítko
- Rozměry: Ø 18 x 77 mm
- Upevnění: Šroub M3, matice M18x1
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 8 %
- Spínací frekvence: 5000 Hz
- Připojení: Kabel, 2.00 m, PVC
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- MTTF (40 °C): 1025 a)
- Aktivní plocha, materiál: PMMA
- Průměr kabelu D: 4.00 mm
- Délka kabelu L: 2 m.
- Materiál pouzdra: PBT
- Materiál pláště: PVC
- Počet vodičů: 4
- Průřez kabelu: 0.14 mm²
- Dosah: 8... 12 mm
- Utahovací moment max. 1.5 Nm
- Možnost nastavení: Učící se režim normální/jemný |světlé/tmavé spínání |kontrast (spínací bod)
- Řada: 18 KF
- Tvar: Válec plochý |optika rovná
- Zobrazení: Funkce výstupu - LED žlutá |chyba - LED červená+zelená, staré. |stabilita - LED zelená
- Nastavovač: Tlačítko
- Výtah vypnutí max. 0.1 ms
- Zapínací kladkostroj ton max. 0.1 ms
- Proud naprázdno IO max. Při UE: 25 mA
- Případ napětí UD max. U IE: 2 V.
- Kategorie produktu
kontrastní tlačítko
- Typ
BKT000F
- Obsah
1 ks
- Provozní napětí
24
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
77.00 mm
- V
14.00 mm
- Jmenovité napětí
30.0 V
- Délka kabelu
2.00 m
- Materiál pouzdra
PBT
- Funkce
spínání za tmy
- Výstupy
PNP
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416251 BALLUFF BKT000F BKT000F kontrastní tlačítko 1 ks 24
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416251 BALLUFF BKT000F BKT000F kontrastní tlačítko 1 ks 24
Popis
Kontrastní tlačítko jsou optická světla s vysokým rozlišením, která rozlišují objekty podle jejich šedých hodnot. Robustní kontrastní tlačítko od Balluff rozpozná již malé kontrastní rozdíly, mají vysokou spínací frekvenci až 30 kHz a jsou tak velmi rychlé. Umožňují vysokou přesnost nastavení polohy a jsou proto vhodné pro mnohostranné použití, například v tiskařském a obalovém průmyslu. Kontrastní tlačítko, světelný vysílač = LED, typ připojení = kabel, spínací výstup = PNP spínací kontakt (NO); PNP rozpínací kontakt (NC) piny 4-2, dosah max.=12 mm
