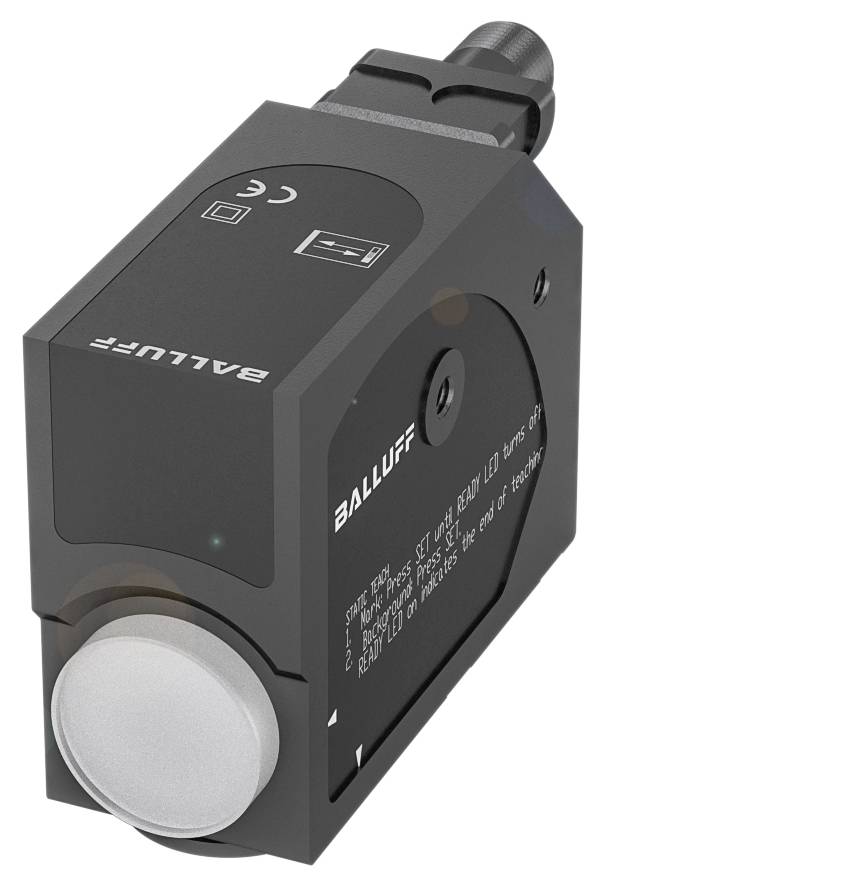

BALLUFF BKT0003 BKT0003 kontrastní tlačítko 1 ks 24 (d x š x v) 82.00 x 32.00 x 64.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kontrastní tlačítko
Min. provozní napětí
10 V
Provozní napětí max.
30 V
Typ
BKT0003
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (12 045,45 Kč / kus)
12 045,45 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Kontrastní tlačítko Balluff BKT0003
- Rozměry: 32 x 64 x 82 mm
- Konstrukční řada: 67 m.
- Rozhraní: PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC)
- Analogový, napětí 1…5.5 V.
- Vstupní funkce: Stejná funkce jako tlačítko SET
- Princip funkce: Kontrastní tlačítko
Technické parametry
- Hlavní vlastnosti:Rozměry: 32 x 64 x 82 mm
- Aktivní plocha, materiál: Sklo
- Připojení: Konektor, zástrčka M12x1
- Konstrukční řada: 67 m.
- Provozní napětí UB: 10... 30 VDC
- Vstupní funkce: Stejná funkce jako tlačítko SET
- Princip funkce: Kontrastní tlačítko
- Princip funkce: Optický: Světelný snímač, zaostření
- Materiál krytu: Hliník, litina, lakovaná
- Typ světla: Modré světlo/zelené světlo/červené světlo
- Rozměry: 1.5 x 5 mm při 9 mm
- Dosah: 6... 12 mm
- Rozhraní: PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC)
- Analogový, napětí 1…5.5 V.
- Směrová charakteristika
- Doplňkové vlastnosti:
- Princip funkce: Kontrastní tlačítko
- Rozměry: 32 x 64 x 82 mm
- Upevnění: Šroub M5
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 300 ms
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 8 %
- Spínací frekvence: 20000 Hz
- Stupeň krytí: II
- Připojení: Konektor, zástrčka M12x1
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Aktivní plocha, materiál: Sklo
- Spínací výstup: PNP/NPN spínací kontakt/rozpínací kontakt (NO/ |NC)
- Materiál krytu: Hliník, litina, lakovaná
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6 |polosinus, 30 gn, 6 ms, 3 x 10 000
- EN 60068-2-6, vibrace: 10…55 Hz, amplituda 1 mm, 3 x 2 h.
- Ochrana: IP67
- Okolní teplota: -10... 55 °C.
- Stupeň znečištění: 3
- Dosah: 6... 12 mm
- Možnost nastavení: Kontrast (spínací bod) |jasné/tmavé spínání |časová funkce zapnutí/vypnutí |továrního nastavení (reset) |spínací výstup PNP/NPN nutnost synchronizace/manuální zablokování kláves
- Povrchová ochrana: Lakovaná
- Konstrukční řada: 67 m.
- Tvar: Quader |připojení otočná
- Zobrazení: Funkce výstupu - LED žlutá |pohotovostní režim - LED zelené |chyby - LED zelená, bliká |zkratka - LED zelená, bliká |PNP/NPN - LED oranžová, bliká |spínací bod - sloupcový ukazatel aktivních tlačítek: LED oranžová |funkce času: Aktivní: LED oranžová
- Zapnutí: Tlačítko (3x)
- Výtah vypnutí max. 0.025 ms
- Zapínací kladkostroj ton max. 0.025 ms
- Proud naprázdno IO max. Při UE: 85 mA
- Cizí světlo max. 5000 luxů
- Princip funkce: Optický: Světelný snímač, zaostření
- Typ světla: Modré světlo/zelené světlo/červené světlo
- Rozměry: 1.5 x 5 mm při 9 mm
- Optická spínací funkce: Spínání světlo/tma
- Směrová charakteristika
- Vlnová délka: 465 nm/520 nm/630 nm
- Skupina LED podle IEC 62471: Skupina volná
- Další vlastnosti: Možnost přestavit optiku (osvětlení 0°/ |90°), vertikální osvětlení
- Vstupní funkce: Stejná funkce jako tlačítko SET
- Analogový výstup: Analogové, napětí 1…5.5 V.
- Zátěžový rezistor RL min. (Analogový u) 2.2 kOhm
- Případ napětí UD max. U IE elektrického připojení: 2 V.
- Časová funkce: Zpoždění vypnutí
- Funkce času, doba trvání: 20 ms
- Kategorie produktu
kontrastní tlačítko
- Typ
BKT0003
- Obsah
1 ks
- Provozní napětí
24
- Min. provozní napětí
10 V
- Provozní napětí max.
30 V
- Provozní napětí
10 - 30 V
IP67
- Min. teplota
-10 °C
- Max. teplota
55 °C
- Délka
82.00 mm
- Šířka
32.00 mm
- V
64.00 mm
- Rozm.
(d x š x v) 82.00 x 32.00 x 64.00 mm
- Jmenovité napětí
30 V
- Materiál pouzdra
hliník
- Výstupy
NPN, přepínací kontakt; PNP, přepínacíkontakt
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416178 BALLUFF BKT0003 BKT0003 kontrastní tlačítko 1 ks 24 (d x š x v) 82.00 x 32.00 x 64.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416178 BALLUFF BKT0003 BKT0003 kontrastní tlačítko 1 ks 24 (d x š x v) 82.00 x 32.00 x 64.00 mm
Popis
Kontrastní tlačítko jsou optická světla s vysokým rozlišením, která rozlišují objekty podle jejich šedých hodnot. Robustní kontrastní tlačítko od Balluff rozpozná již malé kontrastní rozdíly, mají vysokou spínací frekvenci až 30 kHz a jsou tak velmi rychlé. Umožňují vysokou přesnost nastavení polohy a jsou proto vhodné pro mnohostranné použití, například v tiskařském a obalovém průmyslu. Konstrukční řada=67M, rozměry=32 x 64 x 82 mm, rozhraní=PNP/NPN spínač/vypínač (NO/NC) Analog, napětí 1.5.5 v, funkce vstupu = stejná funkce jako tlačítko SET, funkční princip = kontrastní tlačítko, princip funkce optický = optický snímač, zaostřený, vyzařovací charakteristika = zaostřená, typ světla: modré světlo / zelené světlo / červené světlo, velikost plochy = 1.5 x 5 mm při 9 mm, dosah = 6...12 mm, připojení = konektor, zástrčka M12x1, materiál krytu = hliník, tlakový odlitek, aktivní plocha, materiál = sklo, provozní napětí Ub = 10... 30 VDC, schválení/shoda = CECULusWEEE
