Name: BALLUFF BGL0027 vidlicová světelná závora , BGL0027, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3417365
Availability: BackOrder

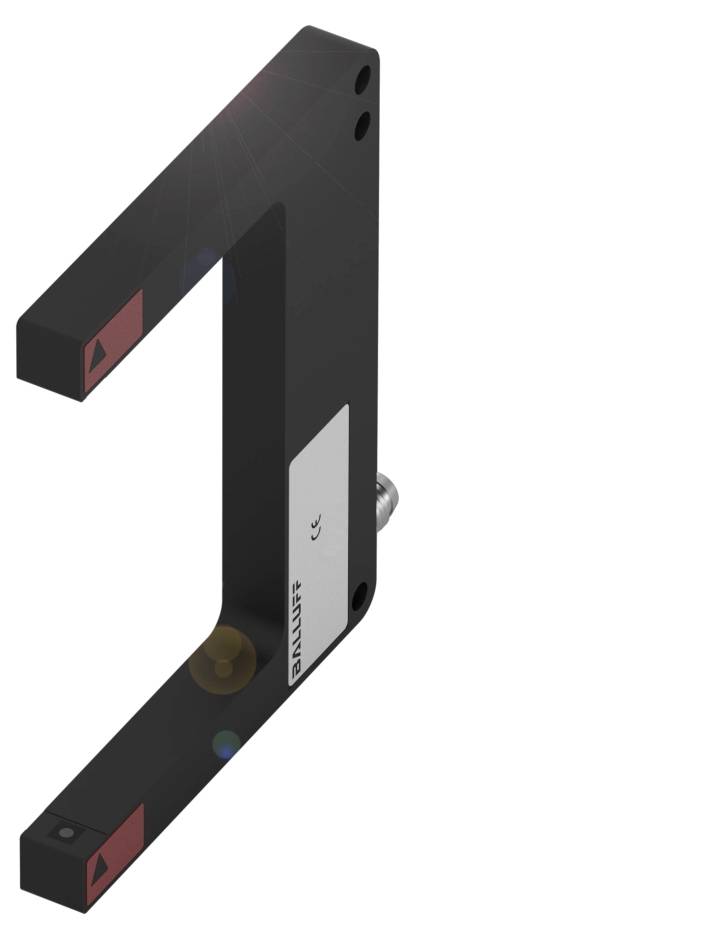

Černý U-shaped senzor od společnosti Balluff s připojením na pravé straně; používaný pro přesnou detekci objektů nebo polohy.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

vidlicová světelná závora

Funkce

Rozpoznání transparentních objektů

Provozní napětí max.

30.0 V

Připojení

M8, 3pólové

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 847,11 Kč / kus)

6 475,21 Kč

-10 %

5 847,11 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Standardní vidlicová světelná závora z kovu Balluff BGL0027

Rozměry: 10 x 100 x 88 mm
Řada: A
Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
Princip funkce: Vidlicová světelná závora
Šířka vidlice: 80 mm

Technické parametry

Hlavní vlastnosti:Rozměry: 10 x 100 x 88 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, M8x1 konektor, 3-pólový
Řada: A
Provozní napětí UB: 10... 30 VDC
Princip funkce: Vidlicová světelná závora
Princip funkce optického: Jednocestná optická závora
Šířka vidlice: 80 mm
Materiál krytu: Zinek, litina, lakovaná
Typ světla: Červené LED světlo MICROSPOT
Velikost světelného zdroje: Ø světla 2.0 mm
Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Princip funkce: Vidlicová světelná závora
Rozměry: 10 x 100 x 88 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 200 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.5 μF
Zbytkový proud lr max. 50 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 5000 Hz
Připojení: Konektor, M8x1 konektor, 3- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
MTTF (40 °C): 307 a)
Aktivní plocha, materiál: Sklo
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Materiál krytu: Zinek, litina, lakovaná
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Okolní teplota: -10... 60 °C.
Možnost nastavení: Spínání světlem/tma |citlivost
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Lakovaná
Řada: A
Tvar: Vidlicový |připojení rovná
Displej: Funkce výstupu - žlutá LED dioda
Regulátor: Potenciometr 270° (2x)
Výtah vypnutí max. 0.1 ms
Zapínací kladkostroj ton max. 0.1 ms
Proud naprázdno IO max. Při UE: 35 mA
Případ napětí UD max. U IE: 3 V.
Cizí světlo max. 5000 luxů
Princip funkce optického: Jednocestná optická závora
Typ světla: Červené LED světlo MICROSPOT
Velikost světelného zdroje: Ø světla 2.0 mm
Optická spínací funkce: Spínání setměním/světlem
Směrová charakteristika: Rozptýlená
Vlnová délka: 640 nm
Hystereze H max. 0.15 mm
Přesnost opakování na straně max. 40 µm
Šířka vidlice: 80 mm
Nejmenší část typu: 0.40 mm

Druh obalu: Single

Kategorie produktu: vidlicová světelná závora

Typ: BGL0027

Funkce: Rozpoznání transparentních objektů

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 5000 Hz

Připojení: M8, 3pólové

Materiál pouzdra: zinek

Vlastnosti materiálu: litina

Typ vysílače: červená LED dioda

Vlnová délka: 640 nm

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Délka: 88.00 mm

Šířka: 10.00 mm

V: 100.00 mm

Hloubka: 88 m

Rozm.: (d x š x v) 88.00 x 10.00 x 100.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417365 BALLUFF BGL0027 vidlicová světelná závora , BGL0027, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417365 BALLUFF BGL0027 vidlicová světelná závora , BGL0027, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks

Popis

Naše vidlicové závory s vysílačem a přijímačem v jednom jsou již nastavitelné. To snižuje náklady, šetří cenný čas při uvedení do provozu a podporuje spolehlivý proces. Z hlediska přesnosti je vidlicová světelná závora od společnosti Balluff nedosažena. Naše komplexní portfolio nabízí spolehlivá řešení. Vhodné také pro zvláštní aplikace, např. pro rozpoznání transparentnosti, detekci vody a řízení dráh. Konstrukční řada=a, rozměry=10 x 100 x 88 mm, šířka vidlice=80 mm, rozhraní PNP spínací/rozpínací kontakt (NO/NC), princip funkce=vidlicová světelná závora, princip funkce optický = jednosměrná světelná závora, směrová charakteristika=ztlumená, typ světla=červené světlo, velikost plochy=světelný výstup Ø 2.0 mm, připojení=konektor, M8x1 konektor, 3-pólový, materiál krytu=zinek, tlakový odlitek, aktivní plocha, materiál = sklo, provozní napětí Ub=10... 30 VDC, schválení/shoda=cULusCEEACWEEE
