Name: BALLUFF BGL001A vidlicová světelná závora , BGL001A, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3417449
Availability: BackOrder

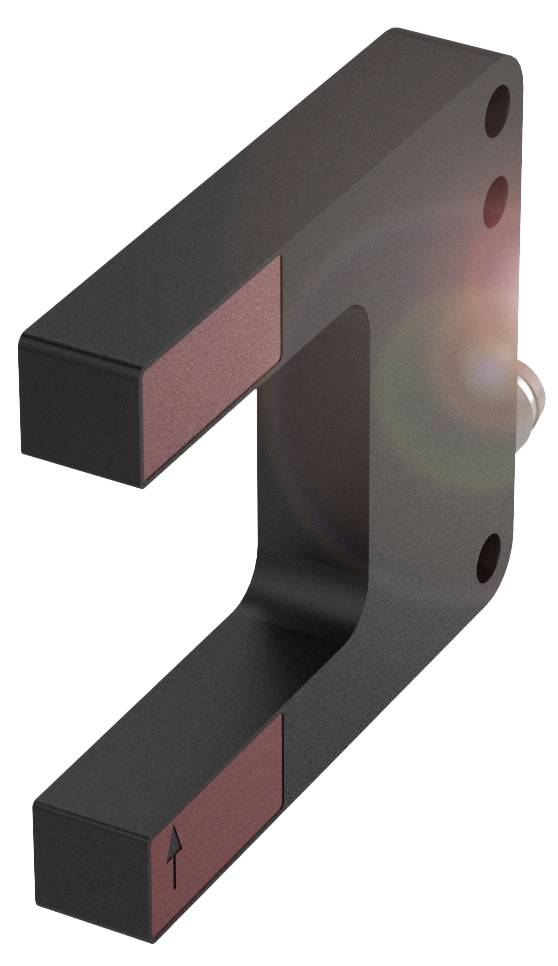

Magnetická součástka ve tvaru U se dvěma načervenalými plochami a označením šipkou. Vhodná pro měření nebo justáž.

Ilustrační obrázek

Kategorie produktu

vidlicová světelná závora

Funkce

Rozpoznání transparentních objektů

Provozní napětí max.

30.0 V

Připojení

M8, 3pólové

Typ

BGL001A

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 318,18 Kč / kus)

6 252,07 Kč

-15 %

5 318,18 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Standardní kovová vidlicová světelná závora Balluff BGL001A

Rozměry: 10 x 50 x 68 mm
Řada: A
Rozhraní: NPN spínací/rozpínací kontakt (NO/NC)
Princip funkce: Vidlicová světelná závora
Šířka vidlice: 30 mm

Technické parametry

Hlavní vlastnosti:Rozměry: 10 x 50 x 68 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, M8x1 konektor, 3-pólový
Řada: A
Provozní napětí UB: 10... 30 VDC
Princip funkce: Vidlicová světelná závora
Princip funkce optického: Jednocestná optická závora
Šířka vidlice: 30 mm
Materiál krytu: Zinek, litina, lakovaná
Typ světla: Červené světlo laseru
Velikost světelného zdroje: Ø světla 0.3 mm
Rozhraní: NPN spínací/rozpínací kontakt (NO/NC)
Směrová charakteristika: Kolimovaná
Doplňkové vlastnosti:
Princip funkce: Vidlicová světelná závora
Rozměry: 10 x 50 x 68 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 200 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.5 μF
Zbytkový proud lr max. 50 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 5000 Hz
Připojení: Konektor, M8x1 konektor, 3- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
MTTF (40 °C): 195 a)
Aktivní plocha, materiál: Sklo
Materiál krytu: Zinek, litina, lakovaná
Možnost nastavení: Citlivost |světle/tma spínání
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Lakovaná
Řada: A
Tvar: Vidlicový |připojení rovná
Displej: Funkce výstupu - žlutá LED dioda
Regulátor: Potenciometr 270° (2x)
Výtah vypnutí max. 0.1 ms
Zapínací kladkostroj ton max. 0.1 ms
Proud naprázdno IO max. Při UE: 20 mA
Případ napětí UD max. U IE: 2.5 V.
Hystereze H max. 0.02 mm
Přesnost opakování na straně max. 10 µm
Šířka vidlice: 30 mm
Možnost výměny chráněný rozsah/rozsah měření: Ano

Kategorie produktu: vidlicová světelná závora

Typ: BGL001A

Funkce: Rozpoznání transparentních objektů

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Výstupy: NPN

Spínací frekvence: 5000 Hz

Připojení: M8, 3pólové

Materiál pouzdra: zinek

Vlastnosti materiálu: litina

Typ vysílače: červený polovodičový laser

: 30 m

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Délka: 68.00 mm

Šířka: 10.00 mm

V: 50.00 mm

Hloubka: 68 m

(Ø): 0.3 m

Rozm.: (Ø x v) 0.3 m x 50.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417449 BALLUFF BGL001A vidlicová světelná závora , BGL001A, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417449 BALLUFF BGL001A vidlicová světelná závora , BGL001A, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks

Popis

Naše vidlicové závory s vysílačem a přijímačem v jednom jsou již nastavitelné. To snižuje náklady, šetří cenný čas při uvedení do provozu a podporuje spolehlivý proces. Z hlediska přesnosti je vidlicová světelná závora od společnosti Balluff nedosažena. Naše komplexní portfolio nabízí spolehlivá řešení. Vhodné také pro zvláštní aplikace, např. pro rozpoznání transparentnosti, detekci vody a řízení dráh. Konstrukční řada=a, rozměry=10 x 50 x 68 mm, šířka vidlice=30 mm, rozhraní=NPN spínací kontakt/rozpínací kontakt (NO/NC), princip funkce = jednosměrná světelná závora, princip funkce opticky = jednosměrná světelná závora, směrová charakteristika=kolimuje, druh světla=laserové červené světlo, velikost plochy=světelný výstup Ø 0.3 mm, konektor=konektor, M8x1 konektor, 3-pólový, materiál krytu=zinek, tlakový odlitek, aktivní plocha, materiál = sklo, provozní napětí Ub=10... 30 VDC, schválení/shoda = CECULUSEACWEEE

Tento text byl přeložen strojově.
