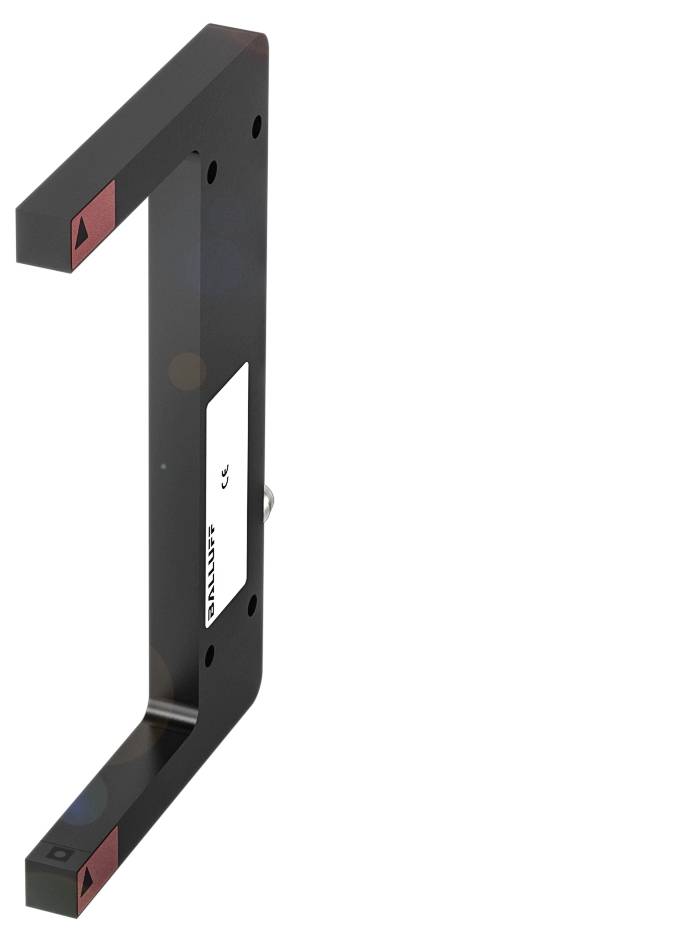

BALLUFF BGL0007 vidlicová světelná závora , BGL0007, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
vidlicová světelná závora
Funkce
Rozpoznání transparentních objektů
Provozní napětí max.
30.0 V
Typ
BGL0007
Datasheety: (PDF)
Počet
Celková cena (7 351,24 Kč / kus)
7 351,24 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Standardní vidlicová světelná závora z kovu Balluff BGL0007
- Rozměry: 10 x 140 x 93 mm
- Řada: A
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Princip funkce: Vidlicová světelná závora
- Šířka vidlice: 120 mm
Technické parametry
- Hlavní vlastnosti:Rozměry: 10 x 140 x 93 mm
- Aktivní plocha, materiál: Sklo
- Připojení: Konektor, M8x1 konektor, 3-pólový
- Řada: A
- Provozní napětí UB: 10... 30 VDC
- Princip funkce: Vidlicová světelná závora
- Princip funkce optického: Jednocestná optická závora
- Šířka vidlice: 120 mm
- Materiál krytu: Zinek, litina, lakovaná
- Typ světla: Červené LED světlo
- Velikost světelného zdroje: Ø světla 2.5 mm
- Značka: Global
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Princip funkce: Vidlicová světelná závora
- Rozměry: 10 x 140 x 93 mm
- Upevnění: Šroub M4
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 200 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zátěžový kapacita pro UE: 1 μF
- Zbytkový proud lr max. 50 µA
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 1500 Hz
- Připojení: Konektor, M8x1 konektor, 3- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- MTTF (40 °C): 307 a)
- Aktivní plocha, materiál: Sklo
- Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
- Materiál krytu: Zinek, litina, lakovaná
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Okolní teplota: -10... 60 °C.
- Možnost nastavení: Citlivost |světle/tma spínání
- Kontakty, ochrana povrchu: Pozlacené
- Povrchová ochrana: Lakovaná
- Značka: Global
- Řada: A
- Tvar: Vidlicový |připojení rovná
- Displej: Funkce výstupu - žlutá LED dioda
- Regulátor: Potenciometr 270° (2x)
- Výtah vypnutí max. 0.333 ms
- Zapínací kladkostroj ton max. 0.333 ms
- Proud naprázdno IO max. Při UE: 35 mA
- Případ napětí UD max. U IE: 3 V.
- Cizí světlo max. 5000 luxů
- Princip funkce optického: Jednocestná optická závora
- Typ světla: Červené LED světlo
- Velikost světelného zdroje: Ø světla 2.5 mm
- Optická spínací funkce: Spínání setměním/světlem
- Směrová charakteristika: Rozptýlená
- Vlnová délka: 636 nm
- Hystereze H max. 0.2 mm
- Přesnost opakování na straně max. 80 µm
- Šířka vidlice: 120 mm
- Nejmenší část typu: 0.50 mm
- Druh obalu
Single
- Kategorie produktu
vidlicová světelná závora
- Typ
BGL0007
- Funkce
Rozpoznání transparentních objektů
- Provozní napětí
24
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
Antivalentní
- Výstupy
PNP
- Materiál pouzdra
zinek
- Vlastnosti materiálu
litina
- Typ vysílače
červená LED dioda
IP67
- Min. teplota
-10 °C
- Max. teplota
60 °C
- Délka
93.00 mm
- Šířka
10.00 mm
- V
140.00 mm
- Hloubka
93 m
- Rozm.
(d x š x v) 93.00 x 10.00 x 140.00 mm
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417192 BALLUFF BGL0007 vidlicová světelná závora , BGL0007, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417192 BALLUFF BGL0007 vidlicová světelná závora , BGL0007, Rozpoznání transparentních objektů , 10.0 - 30.0 V, 1 ks
Popis
Naše vidlicové závory s vysílačem a přijímačem v jednom jsou již nastavitelné. To snižuje náklady, šetří cenný čas při uvedení do provozu a podporuje spolehlivý proces. Z hlediska přesnosti je vidlicová světelná závora od společnosti Balluff nedosažena. Naše komplexní portfolio nabízí spolehlivá řešení. Vhodné také pro zvláštní aplikace, např. pro rozpoznání transparentnosti, detekci vody a řízení dráh. Konstrukční řada=a, rozměry=10 x 140 x 93 mm, šířka vidlice=120 mm, rozhraní PNP spínací/rozpínací kontakt (NO/NC), princip funkce=vidlicová světelná závora, princip funkce optický = jednosměrná světelná závora, směrová charakteristika=ztlumená, typ světla = LED červené světlo, velikost plochy=světelný výstup Ø 2.5 mm, připojení = konektor, M8x1 konektor, 3-pólový, materiál krytu=zinek, tlakový odlitek, aktivní plocha, materiál = sklo, provozní napětí Ub = 10... 30 VDC, schválení/shoda = CECULUSEACWEEE, značka=Global
