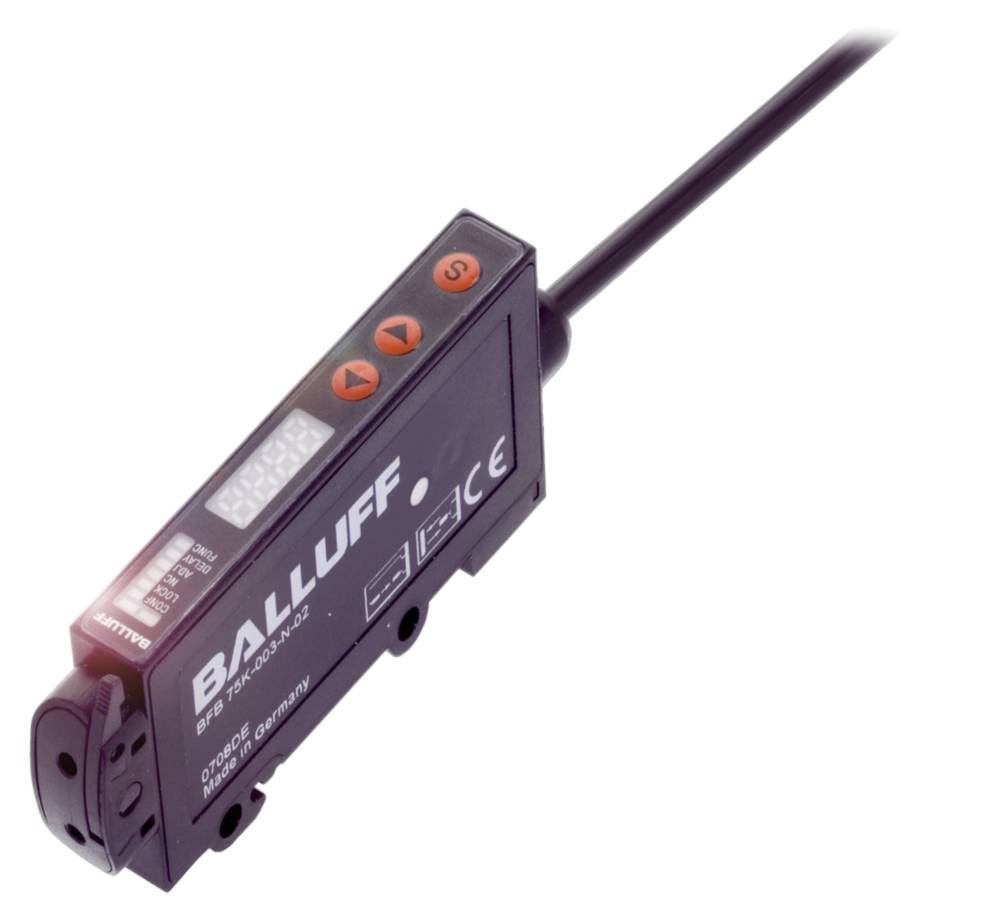

BALLUFF BFB0008 BFB0008 Základní jednotka optických vláken 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Základní jednotka optických vláken
Typ
BFB0008
Obsah
1 ks
Krytí
IP64
Min. teplota
-20 °C
Datasheety: (PDF)
Počet
Celková cena (6 999,17 Kč / kus)
6 999,17 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Balluff BFB0008 zařízení na bázi vláken pro plastová a skleněná vlákna
- Rozměry: 10.4 x 35.4 x 79.3 mm
- Konstrukční řada: 75 K.
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Analogový, napětí 0…10 V.
- Vstupní funkce: Učení Sn
- Zámek kláves ZAP/VYP
- Princip funkce: Přístroj na optický vodič
Technické parametry
- Hlavní vlastnosti:Rozměry: 10.4 x 35.4 x 79.3 mm
- Připojení: Kabel, 2.00 m, PVC
- Konstrukční řada: 75 K.
- Vstupní funkce: Učení Sn
- Zámek kláves ZAP/VYP
- Možnost nastavení: Spínací vzdálenost (SN), 2 hodnoty
- Trvání jednotlivých pulsů
- Režim normální/jemný/rychlý/daleko
- Čtecí LCD displej
- Funkce času
- Tovární nastavení (reset)
- Displej zap./vyp
- Doba zpoždění
- Zámek kláves ZAP/VYP
- Spínání světlem/tma
- Citlivost (SN)
- Princip funkce: Přístroj na optický vodič
- Materiál krytu: ABS
- Typ světla: Červené LED světlo
- Spínací frekvence 8000 Hz / 1000 Hz / 125 Hz
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Analogový, napětí 0…10 V.
- Doplňkové vlastnosti:
- Princip funkce: Přístroj na optický vodič
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence 8000 Hz / 1000 Hz / 125 Hz
- Stupeň krytí: II
- Připojení: Kabel, 2.00 m, PVC
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Hystereze H max. (% str): 10.0 %
- Průměr kabelu D: 4.00 mm
- Délka kabelu L: 2 m.
- Počet vodičů: 4
- Průřez kabelu: 0.14 mm²
- Dosah: V závislosti na optice vlákna
- Možnost nastavení: Spínací odstup (Sn), 2 hodnoty |jednotlivé impulsy |módy normální/jemný/rychlé/rychlé/rozsáhlé |LCD-čtecí funkce |časovod (reset) |zobrazení (reset) |Display zapnutí/vypnutí |zpoždění |tlačítkové zámku zapnutí/vypnutí |spínání tmavě/|citlivosti (Sn)
- Konstrukční řada: 75 K.
- Tvar: Quader |připojení rovná
- Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí ||seřízení aktivní - LED červená |funkce zvolení - LED červená |spínací funkce: Vypínač LED červená |spínací bod - LCD |síla signálu - zvláštní LCD |režim aktivní - LED červené |zapnutí tlačítka aktivní: Červená LED signalizace pro indikaci času: Červená LED
- Zapnutí: Tlačítko (3x)
- Výtah vypnutí: Max. 0.06 / 0.5/8 ms
- Zapínací kladkostroj ton max.: 0.06/0.5/8 ms
- Proud naprázdno IO max. Při UE: 25 mA
- Vstupní funkce: Zapamatování funkce zamykání klávesnice
- Případ napětí UD max. U IE elektrického připojení: 2.4 V.
- Vláknová optika: Ø 2.2 mm
- Kategorie produktu
Základní jednotka optických vláken
- Typ
BFB0008
- Obsah
1 ks
IP64
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Délka
79.30 mm
- Šířka
10.40 mm
- V
35.40 mm
- Rozm.
(d x š x v) 79.30 x 10.40 x 35.40 mm
- Délka kabelu
2.00 m
- Materiál pouzdra
ABS
- Připojení
kabel
- Výstupy
PNP
- Průřez vodiče (kabely senzor-aktor)
0.14 mm²
- Provozní proud
100 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416225 BALLUFF BFB0008 BFB0008 Základní jednotka optických vláken 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416225 BALLUFF BFB0008 BFB0008 Základní jednotka optických vláken 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
Popis
Senzory světlovodu od Balluff se používají tehdy, když je pro použití příliš velký nebo příliš neflexibilní optický senzor. Naše světelné senzory se kombinují s plastovým nebo optickou optikou z optických vláken do kompletního senzoru. Díky různým vlastnostem máte v závislosti na aplikaci maximální flexibilitu. Konstrukční řada=75K, rozměry=10.4 x 35.4 x 79.3 mm, rozhraní=PNP spínací/rozpínací kontakt (NO/NC) Analog, napětí 0.10 v, princip fungování=zařízení pro světlovod, vstupní funkce = učení se zap/vyp, možnost nastavení=spínací odstup (Sn), 2 trvání jednotlivých pulsů Normal/FEIN/rychle/široce rozšířený LCD displej funkce časové funkce továrního nastavení (reset) displej zapnutí/vypnutí blokování klávesnice zapnutí/vypnutí/citlivost na spínání zatmavení (Sn), druh osvětlení = LED červené světlo, připojení = kabel, 2.00 m, PVC, materiál pouzdra = ABS, spínací frekvence = 8000 Hz / 1000 Hz / 125 Hz, schválení/shoda = cULusceWEEE
