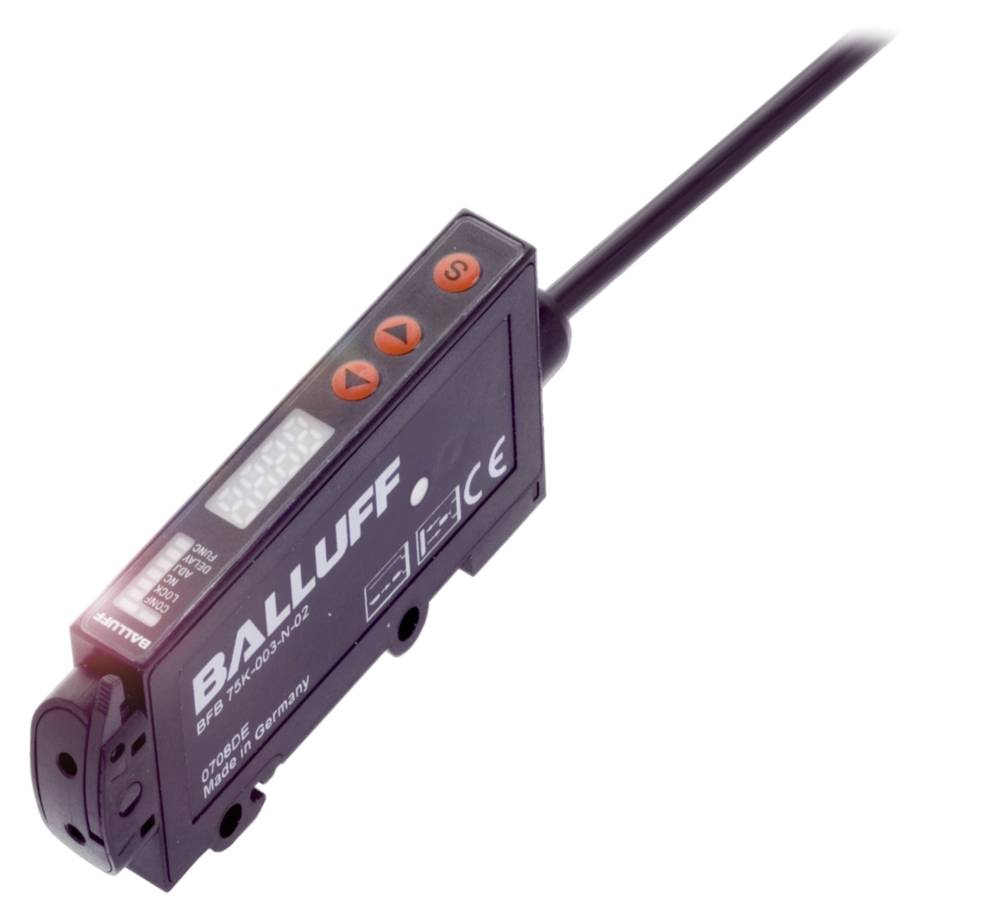

BALLUFF BFB0007 BFB0007 Vyhodnocovací jednotka 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Vyhodnocovací jednotka
Min. provozní napětí
10.0 V
Provozní napětí max.
30.0 V
Typ
BFB0007
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (6 913,22 Kč / kus)
6 913,22 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Balluff BFB0007 vláknité základní přístroje pro plastová a skleněná vlákna
- Rozměry: 10.4 x 35.4 x 79.3 mm
- Konstrukční řada: 75 K.
- Rozhraní: Analogové, napětí 0…10 V.
- NPN spínací kontakt/rozpínací kontakt (NO/NC)
- Vstupní funkce: Učení Sn
- Zámek kláves ZAP/VYP
- Princip funkce: Přístroj na optický vodič
Technické parametry
- Hlavní vlastnosti:Rozměry: 10.4 x 35.4 x 79.3 mm
- Připojení: Kabel, 2.00 m, PVC
- Konstrukční řada: 75 K.
- Provozní napětí UB: 10... 30 VDC
- Vstupní funkce: Učení Sn
- Zámek kláves ZAP/VYP
- Možnost nastavení: Trvání jednotlivých pulsů
- Režim normální/jemný/rychlý/daleko
- Čtecí LCD displej
- Funkce času
- Tovární nastavení (reset)
- Spínací vzdálenost (SN), 2 hodnoty
- Displej zap./vyp
- Citlivost (SN)
- Spínání světlem/tma
- Zámek kláves ZAP/VYP
- Doba zpoždění
- Princip funkce: Přístroj na optický vodič
- Materiál krytu: ABS
- Typ světla: Červené LED světlo
- Spínací frekvence 8000 Hz / 1000 Hz / 125 Hz
- Rozhraní: Analogové, napětí 0…10 V.
- NPN spínací kontakt/rozpínací kontakt (NO/NC)
- Doplňkové vlastnosti:
- Princip funkce: Přístroj na optický vodič
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence 8000 Hz / 1000 Hz / 125 Hz
- Stupeň krytí: II
- Připojení: Kabel, 2.00 m, PVC
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Hystereze H max. (% str): 10.0 %
- Průměr kabelu D: 4.00 mm
- Délka kabelu L: 2 m.
- Počet vodičů: 4
- Průřez kabelu: 0.14 mm²
- Dosah: V závislosti na optice vlákna
- Možnosti nastavení: Trvalé jednotlivé impulsy |/as regular/FEIN/rychle/daleko |LCD-čtecí funkce |nabízí možnost nastavení |továrního nastavení (reset) |spínací odstup (Sn), 2 hodnoty |Display zapnutí/vypnutí |citlivosti (Sn) |spínání tmavě či |zamknutí kláves zapnutí/vypnutí |doba zpoždění
- Konstrukční řada: 75 K.
- Tvar: Quader |připojení rovná
- Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí |naučí se aktivně - LED červená |zapnutí - aktivní LED červená spínací funkce: Vypínač LED červená |spínací bod - LCD síla signálu - zvláštní LCD |režim aktivní - LED červená |zapnutí tlačítek: Červená LED signalizace zapnutí pomocí časovače: Aktivní červená LED indikace
- Zapnutí: Tlačítko (3x)
- Výtah vypnutí: Max. 0.06 / 0.5/8 ms
- Zapínací kladkostroj ton max.: 0.06/0.5/8 ms
- Proud naprázdno IO max. Při UE: 25 mA
- Vstupní funkce: Zapamatování funkce zamykání klávesnice
- Případ napětí UD max. U IE elektrického připojení: 2.4 V.
- Vláknová optika: Ø 2.2 mm
- Kategorie produktu
Vyhodnocovací jednotka
- Typ
BFB0007
- Obsah
1 ks
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
IP64
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Délka
79.30 mm
- Šířka
10.40 mm
- V
35.40 mm
- Rozm.
(d x š x v) 79.30 x 10.40 x 35.40 mm
- Jmenovité napětí
30.0 V
- Délka kabelu
2.00 m
- Materiál pouzdra
ABS
- Výstupy
NPN
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416221 BALLUFF BFB0007 BFB0007 Vyhodnocovací jednotka 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416221 BALLUFF BFB0007 BFB0007 Vyhodnocovací jednotka 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
Popis
Senzory světlovodu od Balluff se používají tehdy, když je pro použití příliš velký nebo příliš neflexibilní optický senzor. Naše světelné senzory se kombinují s plastovým nebo optickou optikou z optických vláken do kompletního senzoru. Díky různým vlastnostem máte v závislosti na aplikaci maximální flexibilitu. Konstrukční řada=75K, rozměry=10.4 x 35.4 10 x 79.3 mm, rozhraní=analogové, napětí 0.10 2.00 v NPN spínač/rozpínací kontakt (NO/NC), princip fungování=zařízení pro světlovod, vstupní funkce=naučné blokování kláves ZAP/VYP, možnost nastavení=trvání impulzního režimu normální/jemný/rychlý/LCD displej, nastavení časového intervalu pro čtení (Reset), 2 možnosti nastavení intervalu sepnutí (Sn), 2 hodnoty displej/zamčení světla (Sn), provozní napětí 30, základní/zamračová, typ spínání, typ spínání, základní/zamračová citlivost: … PVC, materiál krytu=ABS, spínací frekvence=8000 Hz /1000 Hz/125 Hz, schválení/soulad=CULUSCEEWEEE
