BALLUFF BFB0006 BFB0006 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Vyhodnocovací jednotka
Min. provozní napětí
10.0 V
Provozní napětí max.
30.0 V
Typ
BFB0006
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (5 904,96 Kč / kus)
5 904,96 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity

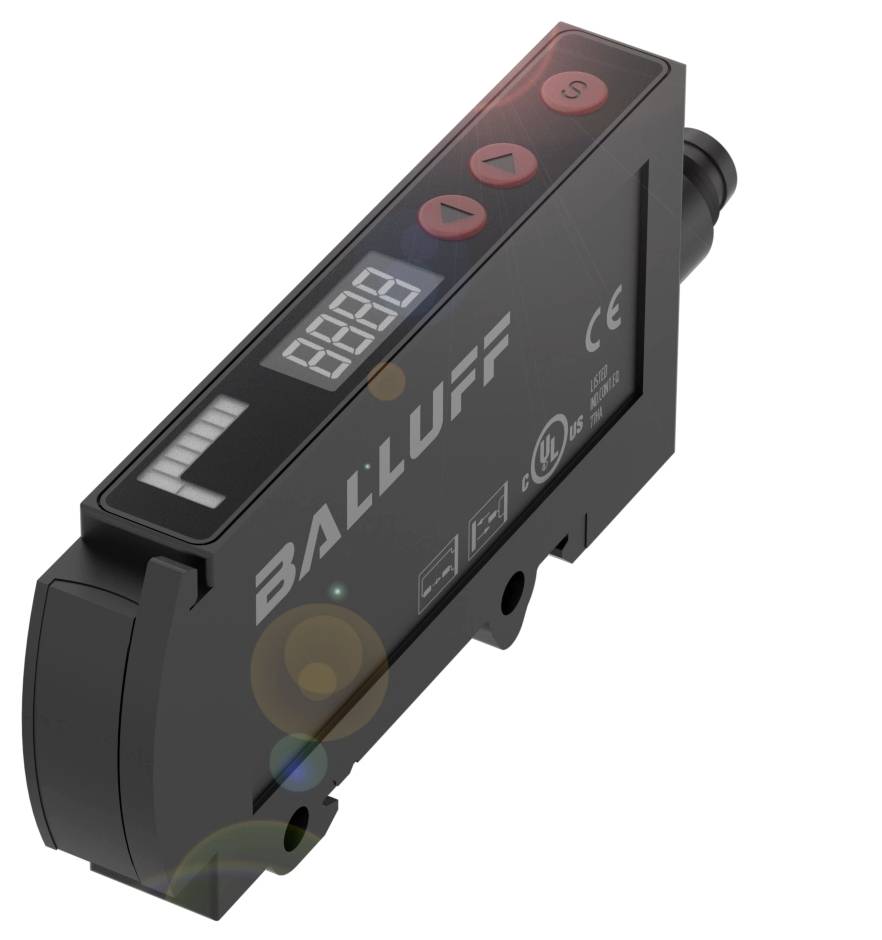

Balluff BFB0006 zařízení na bázi vláken pro plastová a skleněná vlákna
- Rozměry: 10.4 x 35.4 x 84 mm
- Konstrukční řada: 75 K.
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Vstupní funkce: Učení Sn
- Zámek kláves ZAP/VYP
- Princip funkce: Přístroj na optický vodič
Technické parametry
- Hlavní vlastnosti:Rozměry: 10.4 x 35.4 x 84 mm
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Konstrukční řada: 75 K.
- Provozní napětí UB: 10... 30 VDC
- Vstupní funkce: Učení Sn
- Zámek kláves ZAP/VYP
- Nastavení: Směr čtení LCD
- Funkce času
- Tovární nastavení (reset)
- Režim normální/jemný/rychlý/daleko
- Trvání jednotlivých pulsů
- Spínací vzdálenost (SN), 2 hodnoty
- Displej zap./vyp
- Doba zpoždění
- Zámek kláves ZAP/VYP
- Spínání světlem/tma
- Citlivost (SN)
- Princip funkce: Přístroj na optický vodič
- Materiál krytu: ABS
- Typ světla: Červené LED světlo
- Spínací frekvence 8000 Hz / 1000 Hz / 125 Hz
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Doplňkové vlastnosti:
- Princip funkce: Přístroj na optický vodič
- Rozměry: 10.4 x 35.4 x 84 mm
- Upevnění: Šroub M3 x montážní lišta 35 mm
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence 8000 Hz / 1000 Hz / 125 Hz
- Stupeň krytí: II
- Připojení: Konektor, M8x1 konektor, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Hystereze H max. (% str): 10.0 %
- MTTF (40 °C): 182 a)
- Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
- Materiál krytu: ABS
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP64
- Okolní teplota: -20 až 60 °C
- Dosah: V závislosti na optice vlákna
- Možnosti nastavení: Lesnace LCD |časovou funkci |tovární nastavení (reset) |módy normální/jemný/rychlé/hluboce |trvání jednotlivých impulsů |spínací vzdálenost (Sn), 2 hodnoty |Display zapnutí/vypnutí |zpoždění |tlačítkové blokování zapnutí/vypnutí |/spínání |citlivosti (Sn)
- Konstrukční řada: 75 K.
- Tvar: Quader |připojení rovná
- Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí ||seřízení aktivní - LED červená |funkce zvolení - LED červená |spínací funkce: Vypínač LED červená |spínací bod - LCD |síla signálu - zvláštní LCD |režim aktivní - LED červené |zapnutí tlačítka aktivní: Červená LED signalizace pro indikaci času: Červená LED
- Zapnutí: Tlačítko (3x)
- Výtah vypnutí: Max. 0.06 / 0.5/8 ms
- Zapínací kladkostroj ton max.: 0.06/0.5/8 ms
- Proud naprázdno IO max. Při UE: 25 mA
- Případ napětí UD max. U IE: 2.4 V.
- Cizí světlo max. 5000 luxů
- Princip funkce optického: V závislosti na optice vlákna
- Typ světla: Červené LED světlo
- Optická spínací funkce: Spínání světlo/tma
- Vlnová délka: 660 nm
- Vstupní funkce: Zapamatování funkce zamykání klávesnice
- Časová funkce: Zpoždění vypnutí |zapnutí |jednotimpulzu
- Funkce času, trvání: 1/5/.../2000 ms (15 stupňů)
- Vláknová optika: Ø 2.2 mm
- Kategorie produktu
Vyhodnocovací jednotka
- Typ
BFB0006
- Obsah
1 ks
- Provozní napětí
24
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
IP64
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Délka
84.00 mm
- Šířka
10.40 mm
- V
35.40 mm
- Rozm.
(d x š x v) 84.00 x 10.40 x 35.40 mm
- Jmenovité napětí
30.0 V
- Materiál pouzdra
ABS
- Výstupy
PNP
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416216 BALLUFF BFB0006 BFB0006 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416216 BALLUFF BFB0006 BFB0006 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm
Popis
Senzory světlovodu od Balluff se používají tehdy, když je pro použití příliš velký nebo příliš neflexibilní optický senzor. Naše světelné senzory se kombinují s plastovým nebo optickou optikou z optických vláken do kompletního senzoru. Díky různým vlastnostem máte v závislosti na aplikaci maximální flexibilitu. Konstrukční řada=75K, rozměry=10.4 10 x 35.4 30 x 84 mm, rozhraní=PNP spínací/rozpínací kontakt (NO/NC), princip fungování=zařízení pro světlovod, vstupní funkce=naučné blokování kláves zap/vyp, možnost nastavení=čtecí digitální LCD funkce času (reset)Reset, normální/rychlé/široce rozšířené, jednoimpulsní spínací vzdálenost (Sn), 2 minutové spínače na podsvícené/podsvícené/střední hodnotě, 1 zástrčka / zástrčka na světlo vypnuto, základní/zamčení tlačítka -> zásuvka, základní/zamčení, základní/zamčení, základní/zamčení, základní/zamčení, základní/zamčení, základní/přepínacího signálu 4-pólový, materiál krytu=ABS, spínací frekvence=8000 Hz /1000 Hz/125 Hz, schválení/shoda=cULusceWEEE
