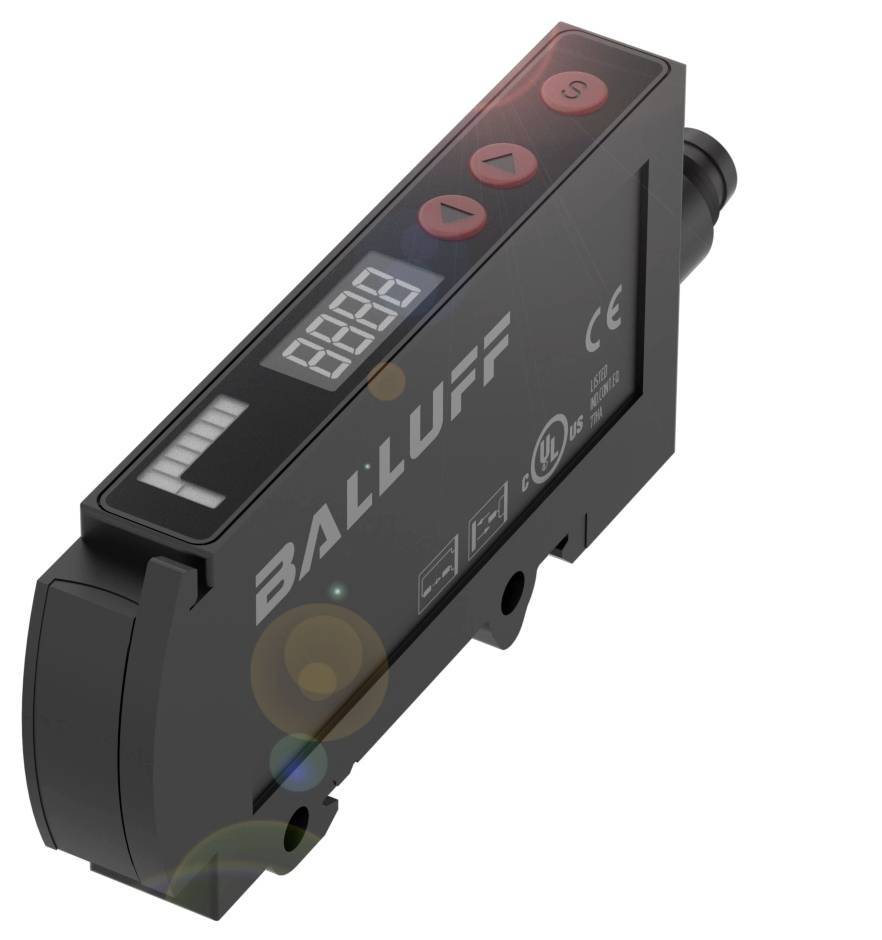

BALLUFF BFB0005 BFB0005 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Vyhodnocovací jednotka
Min. provozní napětí
10.0 V
Provozní napětí max.
30.0 V
Typ
BFB0005
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (6 475,21 Kč / kus)
6 475,21 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Balluff BFB0005 zařízení na bázi vláken pro plastová a skleněná vlákna
- Rozměry: 10.4 x 35.4 x 84 mm
- Konstrukční řada: 75 K.
- Rozhraní: NPN spínací/rozpínací kontakt (NO/NC)
- Vstupní funkce: Učení Sn
- Zámek kláves ZAP/VYP
- Princip funkce: Přístroj na optický vodič
Technické parametry
- Hlavní vlastnosti:Rozměry: 10.4 x 35.4 x 84 mm
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Konstrukční řada: 75 K.
- Provozní napětí UB: 10... 30 VDC
- Vstupní funkce: Učení Sn
- Zámek kláves ZAP/VYP
- Nastavení: Směr čtení LCD
- Funkce času
- Tovární nastavení (reset)
- Režim normální/jemný/rychlý/daleko
- Trvání jednotlivých pulsů
- Spínací vzdálenost (SN), 2 hodnoty
- Displej zap./vyp
- Doba zpoždění
- Zámek kláves ZAP/VYP
- Spínání světlem/tma
- Citlivost (SN)
- Princip funkce: Přístroj na optický vodič
- Materiál krytu: ABS
- Typ světla: Červené LED světlo
- Spínací frekvence 8000 Hz / 1000 Hz / 125 Hz
- Rozhraní: NPN spínací/rozpínací kontakt (NO/NC)
- Doplňkové vlastnosti:
- Princip funkce: Přístroj na optický vodič
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence 8000 Hz / 1000 Hz / 125 Hz
- Stupeň krytí: II
- Připojení: Konektor, M8x1 konektor, 4- |
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Hystereze H max. (% str): 10.0 %
- Dosah: V závislosti na optice vlákna
- Možnosti nastavení: Lesnace LCD |časovou funkci |tovární nastavení (reset) |módy normální/jemný/rychlé/hluboce |trvání jednotlivých impulsů |spínací vzdálenost (Sn), 2 hodnoty |Display zapnutí/vypnutí |zpoždění |tlačítkové blokování zapnutí/vypnutí |/spínání |citlivosti (Sn)
- Konstrukční řada: 75 K.
- Tvar: Quader |připojení rovná
- Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí ||seřízení aktivní - LED červená |funkce zvolení - LED červená |spínací funkce: Vypínač LED červená |spínací bod - LCD |síla signálu - zvláštní LCD |režim aktivní - LED červené |zapnutí tlačítka aktivní: Červená LED signalizace pro indikaci času: Červená LED
- Zapnutí: Tlačítko (3x)
- Výtah vypnutí: Max. 0.06 / 0.5/8 ms
- Zapínací kladkostroj ton max.: 0.06/0.5/8 ms
- Proud naprázdno IO max. Při UE: 25 mA
- Případ napětí UD max. U IE: 2.4 V.
- Vstupní funkce: Zapamatování funkce zamykání klávesnice
- Vláknová optika: Ø 2.2 mm
- Kategorie produktu
Vyhodnocovací jednotka
- Typ
BFB0005
- Obsah
1 ks
- Provozní napětí
24
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
IP64
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Délka
84.00 mm
- Šířka
10.40 mm
- V
35.40 mm
- Rozm.
(d x š x v) 84.00 x 10.40 x 35.40 mm
- Jmenovité napětí
30.0 V
- Materiál pouzdra
ABS
- Výstupy
NPN
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416211 BALLUFF BFB0005 BFB0005 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416211 BALLUFF BFB0005 BFB0005 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm
Popis
Senzory světlovodu od Balluff se používají tehdy, když je pro použití příliš velký nebo příliš neflexibilní optický senzor. Naše světelné senzory se kombinují s plastovým nebo optickou optikou z optických vláken do kompletního senzoru. Díky různým vlastnostem máte v závislosti na aplikaci maximální flexibilitu. Konstrukční řada=75K, rozměry=10.4 10 x 35.4 30 x 84 mm, rozhraní=NPN spínací/rozpínací kontakt (NO/NC), princip fungování=zařízení pro světlovod, vstupní funkce=naučné blokování kláves zap/vyp, možnost nastavení=čtečky LCD s časovými funkcemi (reset) Reset, normální/rychlé/široce rozšířené, spínací interval (Sn), 2 řady hodnot zap/vyp./zapojitelná/Zdíra. 4-pólový, materiál krytu=ABS, spínací frekvence=8000 Hz /1000 Hz/125 Hz, schválení/shoda=cULusceWEEE
