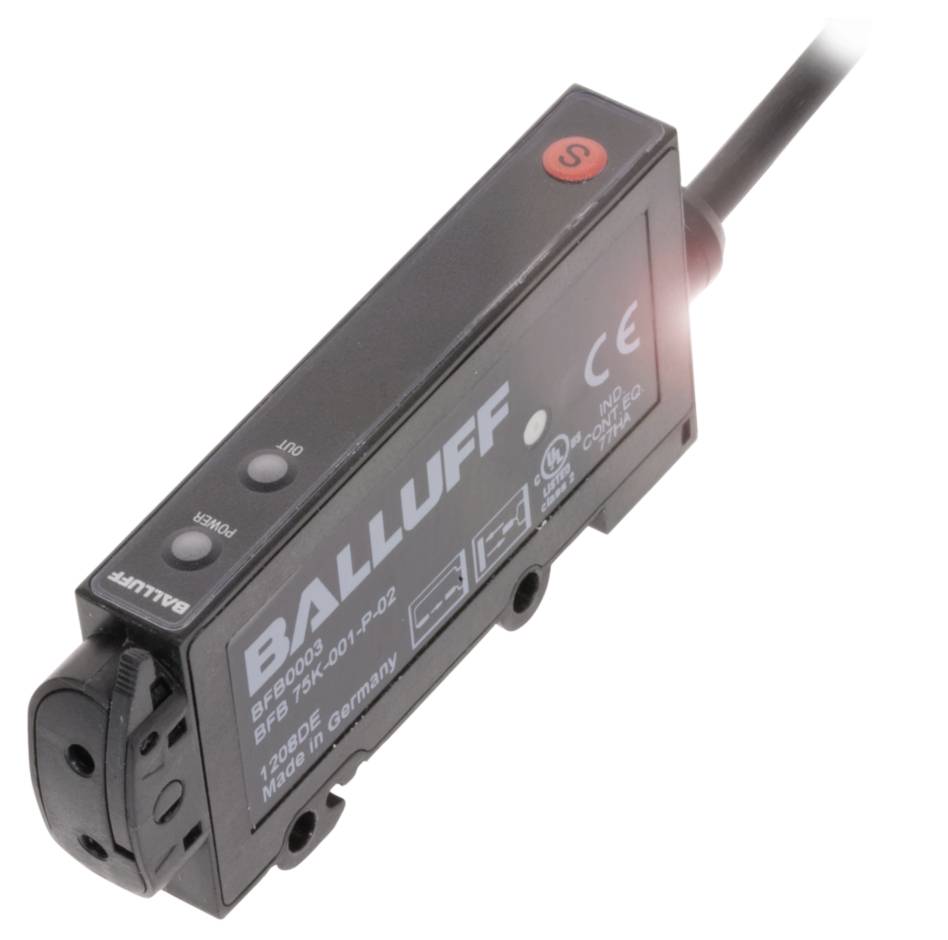

BALLUFF BFB0003 BFB0003 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 79.30 x 10.40 x 35.40 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Vyhodnocovací jednotka
Min. provozní napětí
10.0 V
Provozní napětí max.
30.0 V
Typ
BFB0003
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (3 511,57 Kč / kus)
3 511,57 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Balluff BFB0003 zařízení na bázi vláken pro plastová a skleněná vlákna
- Rozměry: 10.4 x 35.4 x 79.3 mm
- Konstrukční řada: 75 K.
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Vstupní funkce: Zámek kláves zap./vyp
- Stejná funkce jako tlačítko
- Princip funkce: Přístroj na optický vodič
Technické parametry
- Hlavní vlastnosti:Rozměry: 10.4 x 35.4 x 79.3 mm
- Připojení: Kabel, 2.00 m, PVC
- Konstrukční řada: 75 K.
- Provozní napětí UB: 10... 30 VDC
- Vstupní funkce: Zámek kláves zap./vyp
- Stejná funkce jako tlačítko
- Možnost nastavení: Tovární nastavení (reset)
- Spínání světlem/tma
- Citlivost (SN)
- Princip funkce: Přístroj na optický vodič
- Materiál krytu: ABS
- Typ světla: Červené LED světlo
- Spínací frekvence: 1500 Hz
- Rozhraní: PNP spínací/rozpínací kontakt (NO/NC)
- Doplňkové vlastnosti:
- Princip funkce: Přístroj na optický vodič
- Rozměry: 10.4 x 35.4 x 79.3 mm
- Upevnění: Šroub M3
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 10... 30 VDC
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 1500 Hz
- Stupeň krytí: II
- Připojení: Kabel, 2.00 m, PVC
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Hystereze H max. (% str): 10.0 %
- Průměr kabelu D: 4.00 mm
- Délka kabelu L: 2 m.
- Materiál krytu: ABS
- Materiál pláště: PVC
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP64
- Okolní teplota: -20 až 60 °C
- Počet vodičů: 4
- Průřez kabelu: 0.14 mm²
- Dosah: V závislosti na optice vlákna
- Možnost nastavení: Tovární nastavení (reset) |jasné/tmavé spínání |citlivost (Sn)
- Konstrukční řada: 75 K.
- Tvar: Quader |připojení rovná
- Zobrazení: Funkce výstupu - LED žlutá |stabilita - LED zelená
- Nastavovač: Tlačítko
- Výtah vypnutí max. 0.33 ms
- Zapínací kladkostroj ton max. 0.33 ms
- Proud naprázdno IO max. Při UE: 20 mA
- Případ napětí UD max. U IE: 2.4 V.
- Cizí světlo max. 5000 luxů
- Princip funkce optického: V závislosti na optice vlákna
- Typ světla: Červené LED světlo
- Optická spínací funkce: Spínání světlo/tma
- Vlnová délka: 660 nm
- Vstupní funkce: Zámek kláves zapnutí/vypnutí |stejná funkce jako tlačítko
- Spínací výstup okolních podmínek: PNP spínací/rozpínací kontakt (NO/NC)
- Vláknová optika: Ø 2.2 mm
- Kategorie produktu
Vyhodnocovací jednotka
- Typ
BFB0003
- Obsah
1 ks
- Provozní napětí
24
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
IP64
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Délka
79.30 mm
- Šířka
10.40 mm
- V
35.40 mm
- Rozm.
(d x š x v) 79.30 x 10.40 x 35.40 mm
- Jmenovité napětí
30.0 V
- Délka kabelu
2.00 m
- Materiál pouzdra
ABS
- Výstupy
PNP
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416195 BALLUFF BFB0003 BFB0003 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 79.30 x 10.40 x 35.40 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416195 BALLUFF BFB0003 BFB0003 Vyhodnocovací jednotka 1 ks 24 (d x š x v) 79.30 x 10.40 x 35.40 mm
Popis
Senzory světlovodu od Balluff se používají tehdy, když je pro použití příliš velký nebo příliš neflexibilní optický senzor. Naše světelné senzory se kombinují s plastovým nebo optickou optikou z optických vláken do kompletního senzoru. Díky různým vlastnostem máte v závislosti na aplikaci maximální flexibilitu. Konstrukční řada=75K, rozměry=10.4 x 35.4 x 79.3 mm, rozhraní=PNP spínací/rozpínací kontakt (NO/NC), princip fungování=zařízení pro světlovod, vstupní funkce=zámek kláves jedna funkce zapnutí/vypnutí jako tlačítko, možnost nastavení=továrního nastavení (reset)světle/citlivost spínání temné spínání (Sn), provozní napětí Ub=10... 30 VDC, typ světla LED červené světlo, připojovací kabel, připojení 2.00 m, PVC, materiál krytu=ABS, spínací frekvence=1500 Hz, schválení/soulad=CULUSCEEACWEEE
