Name: BALLUFF BCC03H7, piny: 3, 1.00 m, 1 ks
Brand: BALLUFF
SKU: 3420192
Availability: BackOrder

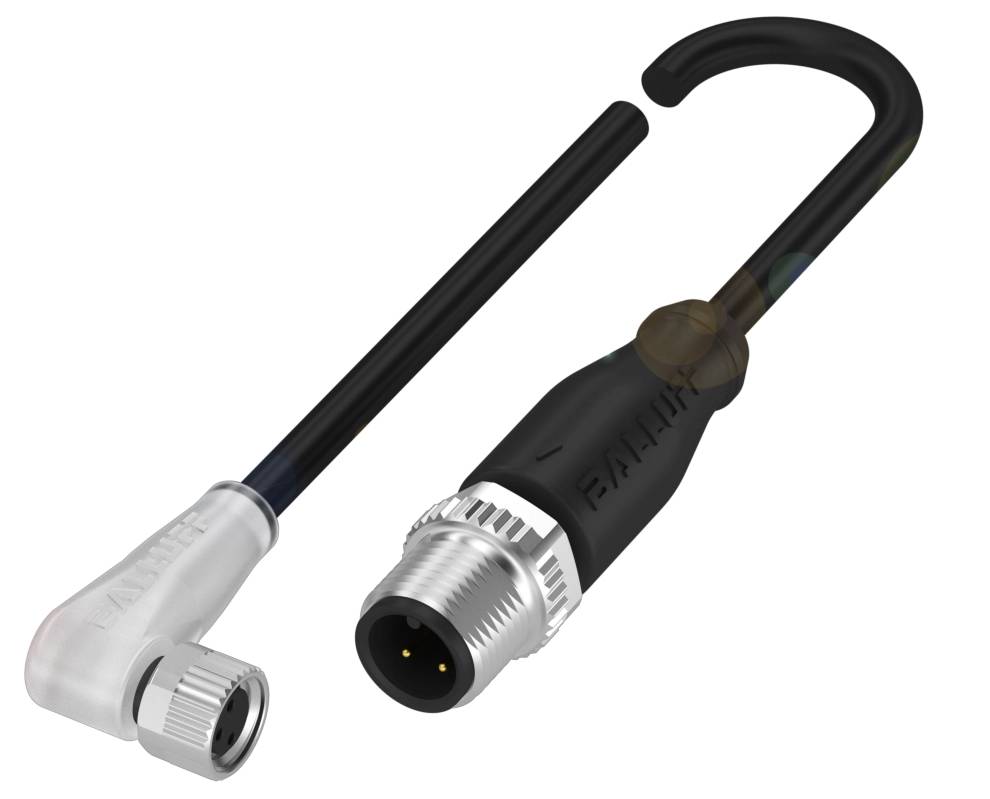

Černý kabel s C-tvarem plastového krytu, který je připojen k pravoúhlému bílému a rovnému černému konektoru.

Ilustrační obrázek

Provedení

zásuvka, zahnutá

zástrčka, rovná

Připojení

zásuvka

Obsah

1 ks

Jmenovitý proud - filtr

4 A

Jmenovité napětí

30 V

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (675,00 Kč / kus)

675,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Kabel senzoru Balluff BCC03H7 nestíněný

Připojení 1: Zásuvka M8 x 1, zahnutá, 3-pólový, kódovaný a
Konektor 2: Zástrčka M12x1, rovná, 3-pólová, kódování a
Ukazatel provozního napětí: LED zelená/ne
Ukazatel funkce: Ano/ne
Kontrolka funkce (pin 4): Žlutá LED

Technické parametry

Hlavní vlastnosti:Připojení 1: Zásuvka M8x1, zahnutá, 3-pólový, kódování a
Konektor 2: Zástrčka M12x1, rovná, 3-pólová, kódování a
Počet vodičů: 3
Provozní napětí Ub: 30 VDC
Ukazatel provozního napětí: LED zelená/ne
Ukazatel funkce: Ano/ne
Kontrolka funkce (pin 4): Žlutá LED
Kabel: PUR černý, 1 m, vhodný pro tažné řetězy
Teplota kabelu, pevné uložení: -50... 90 °C.
Teplota kabelu, flexibilní uložení: -25... 90 °C.
Jmenovitý proud (40 °C): 4.0 a
OCHRANA: IP67, IP69K/IP67, IP69K
Doplňkové vlastnosti:
Ukazatel provozního napětí: LED zelená/ne
Provozní napětí Ub: 30 VDC
Spínací výstup: PNP spínací kontakt (NO)
Průměr kabelu D: 4.30 mm ± 0.20 mm
Délka kabelu L: 1.00 m.
OCHRANA: IP67, IP69K/IP67, IP69K
Materiál kontaktu: Bronz/mosaz
Počet vodičů: 3
Průřez kabelu: 0.34 mm²
Jmenovitý proud (40 °C): 4.0 a
Systém: Přestříknutý/přestříknutý
Materiál nosiče: PUR/PUR
Utahovací moment kabelová zástrčka: 0.4 Nm/0.6 Nm
Kabel: PUR černá, 1 m, pro vlečné řetězy
Kabel, rozsah ohýbání min., pevné uložení: 5 x D
Kabel, rozsah ohýbání min., flexibilní uložení: 10 x D
Kabel, min. Cykly ohýbání: 5 mil. ks Mio.
Materiál úchytu: PUR/PUR
Materiál pláště: PUR
Převlečná matice: Zinkový odlitek nebo |mosaz poniklovaná/zinkový odlitek
Zrychlení max., vlečný řetěz 5 m /s²
Vlastnosti kabelu: Vhodné pro tažné řetězy
Plášť kabelu, barva: Černá
Rychlost posuvu max., vlečný řetěz: 200 m/min
Dráha posuvu: Horizontálně max., vlečný řetěz: 5 m.
Teplota kabelu: Max. UL, pevné uložení: 80 °C.
Teplota kabelu max. UL, flexibilní uložení: 80 °C
Teplota kabelu, vlečný řetěz: -25... 60 °C.
Teplota kabelu, pevné uložení: -50... 90 °C.
Teplota kabelu, flexibilní uložení: -25... 90 °C.
Kontrolka funkce (pin 4): Žlutá LED
Připojení 1: Zásuvka M8x1, zahnutá, 3-pólový, |a kódování
Připojení 2: Zástrčka M12x1, rovná, 3 pólů, a- |kódovaná
Kabel, torzní zatížení ±180 °/m.
Dráha posuvu vertikálně max., rozhraní vlečného řetězu: 5 m

Typ: BCC03H7

Provedení: zásuvka, zahnutá
zástrčka, rovná

Připojení: zásuvka

Obsah: 1 ks

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Jmenovité napětí: 30 V

Číslo výrobce: BCC03H7

: IP67 / IP69K

Barva kabelu: černá

Délka kabelu: 1.00 m

Norma zástrčky: senzorika konektoru

Materiál pláště: PUR

Kódování: Typ A

Strana připojení A: zásuvka, rovná

Strana připojení B: M12

Počet pólů: 3

Typ závitu, šířka připojení: M8 x 1

Vnější Ø: 4.30 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3420192 BALLUFF BCC03H7, piny: 3, 1.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3420192 BALLUFF BCC03H7, piny: 3, 1.00 m, 1 ks

Popis

S našimi odolnými propojovacími kabely jsou signály, data a výkon vždy spolehlivě a bezpečně přenášeny. V našem velkém výběru najdete vhodný konektor pro použití ve vašem průmyslu. Můžete si vybrat z různých typů kabelů a nejrůznějších konektorů. Konektor 1 = zásuvka M8x1, zahnutá, 3-pólový, kódovaný a, konektor 2 = zástrčka M12x1, rovný, 3-pólový, kódování a, ukazatel provozního napětí = LED zelená/ne, funkční zobrazení = Ano/ne, funkční zobrazení (pin 4) = žlutá LED, kabel = PUR černý, 1 m, vhodný pro tažné řetězy, počet vodičů = 3, teplota kabelu, pevné uložení = 50... 90... flexibilní uložení = -25... 90°C, provozní napětí Ub = 30 VDC, jmenovitý proud (40 °C) = 4.0 a, stupeň krytí = IP67, IP69K/IP67, IP68, IP69K, schválení/shoda = CE, CE, cULus, WEEE
