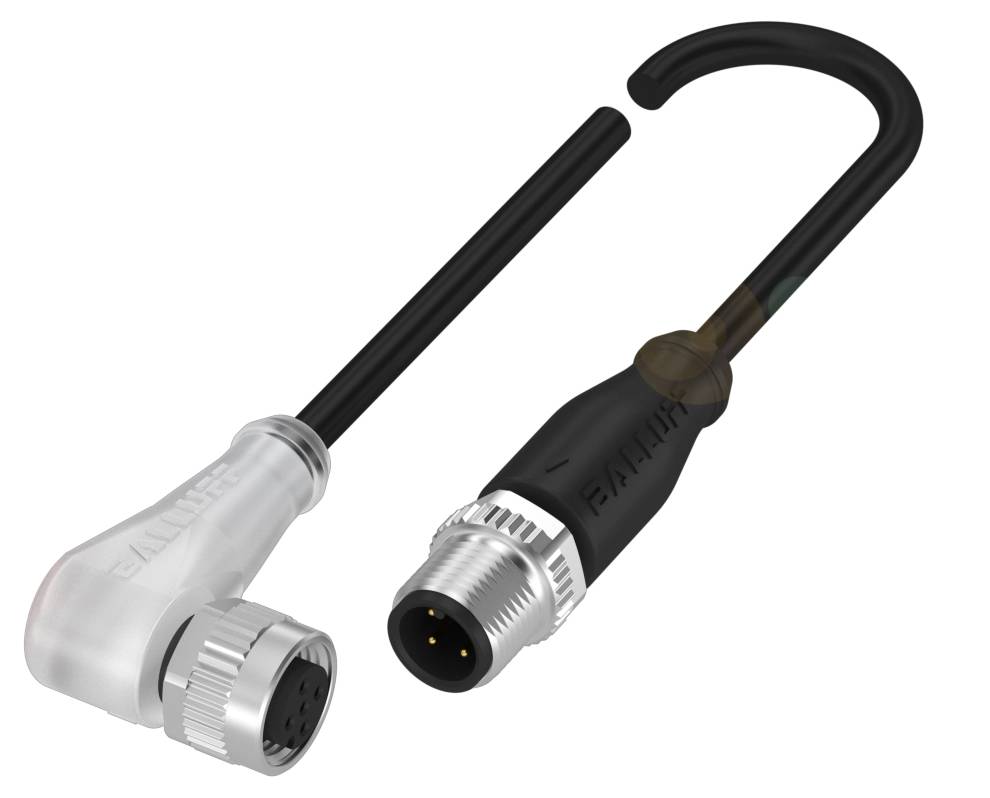

Name: BALLUFF BCC M425-M414-3A-650-PX0434-050 Kabeláž rozvaděče, BCC03C8, piny: 5, 4, 5.00 m, 1 ks
Brand: BALLUFF
SKU: 3423042
Availability: BackOrder

Hlavní benefity

Kabel senzoru Balluff BCC03C8 nestíněný

Připojení 1: Zásuvka M12x1, zahnutá, 5-pólová, kódování a
Konektor 2: Zástrčka M12x1, rovná, 4-pólová, kódování a
Ukazatel provozního napětí: LED zelená/ne
Ukazatel funkce: Ano/ne
Indikátor funkce (pin 2): Bílá LED

Technické parametry

Hlavní vlastnosti:Připojení 1: Zásuvka M12x1, zahnutá, 5-pólová, kódování a
Konektor 2: Zástrčka M12x1, rovná, 4-pólová, kódování a
Počet vodičů: 4
Provozní napětí Ub: 30 VDC
Ukazatel provozního napětí: LED zelená/ne
Ukazatel funkce: Ano/ne
Indikátor funkce (pin 2): Bílá LED
Kontrolka funkce (pin 4): Žlutá LED
Kabel: PUR černá, 5 m, vhodný pro tažné řetězy
Teplota kabelu, pevné uložení: -50... 90 °C.
Teplota kabelu, flexibilní uložení: -25... 90 °C.
Jmenovitý proud (40 °C): 4.0 a
OCHRANA: IP67, IP68, IP69K/IP67, IP69K
Doplňkové vlastnosti:
Ukazatel provozního napětí: LED zelená/ne
Provozní napětí Ub: 30 VDC
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC) |antivalentní
Průměr kabelu D: 4.70 mm ± 0.20 mm
Délka kabelu L: 5.00 m.
OCHRANA: IP67, IP68, IP69K/IP67, IP68, IP69K
Materiál kontaktu: Bronz/mosaz
Počet vodičů: 4
Průřez kabelu: 0.34 mm²
Jmenovitý proud (40 °C): 4.0 a
Systém: Přestříknutý/přestříknutý
Materiál nosiče: PUR/PUR
Utahovací moment kabelová zástrčka: 0.6 Nm/0.6 Nm
Kabel: PUR černá, 5 m, pro vlečné řetězy
Kabel, rozsah ohýbání min., pevné uložení: 5 x D
Kabel, rozsah ohýbání min., flexibilní uložení: 10 x D
Kabel, min. Cykly ohýbání: 5 mil. ks Mio.
Materiál úchytu: PUR/PUR
Materiál pláště: PUR
Materiál převlečné matice: Zinkový odlitek / zinkový odlitek
Zrychlení max., vlečný řetěz 5 m /s²
Vlastnosti kabelu: Vhodné pro tažné řetězy
Plášť kabelu, barva: Černá
Rychlost posuvu max., vlečný řetěz: 200 m/min
Dráha posuvu: Horizontálně max., vlečný řetěz: 5 m.
Dráha posuvu: Vertikálně max., tažný řetěz: 5 m.
Teplota kabelu: Max. UL, pevné uložení: 80 °C.
Teplota kabelu max. UL, flexibilní uložení: 80 °C
Teplota kabelu, vlečný řetěz: -25... 60 °C.
Teplota kabelu, pevné uložení: -50... 90 °C.
Teplota kabelu, flexibilní uložení: -25... 90 °C.
Kontrolka funkce (pin 4): Žlutá LED
Připojení 1: Zásuvka M12x1, zahnutá, 5 pólů, |a kódování
Připojení 2: Zástrčka M12x1, rovná, 4 pólů, a- |kódovaná
Kabel, torzní zatížení ±180 °/m.
Indikátor funkce (pin 2): Bílá LED

Typ: BCC M425-M414-3A-650-PX0434-050

Kategorie produktu: Kabeláž rozvaděče

Provedení: zásuvka, zahnutá
zástrčka, rovná

Norma zástrčky: senzorika konektoru

Strana připojení A: M12

Strana připojení B: M12

Počet pólů: 5
4

Délka kabelu: 5.00 m

Jmenovité napětí: 30 V/DC

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 4.70 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Typ závitu, připojení kabelu a montáž: M12 x 1

Barva kabelu: černá

Kódování: Typ A

: IP67
IP68
IP69K
IP67
IP68
IP69K

Vlastnosti: kódové označení A

Min. teplota: -50 °C

Max. teplota: 90 °C

Číslo výrobce: BCC03C8

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3423042 BALLUFF BCC M425-M414-3A-650-PX0434-050 Kabeláž rozvaděče, BCC03C8, piny: 5, 4, 5.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3423042 BALLUFF BCC M425-M414-3A-650-PX0434-050 Kabeláž rozvaděče, BCC03C8, piny: 5, 4, 5.00 m, 1 ks

Popis

S našimi odolnými propojovacími kabely jsou signály, data a výkon vždy spolehlivě a bezpečně přenášeny. V našem velkém výběru najdete vhodný konektor pro použití ve vašem průmyslu. Můžete si vybrat z různých typů kabelů a nejrůznějších konektorů. Konektor 1 = zásuvka M12x1, zahnutá, 5-pólová, kódování a, konektor 2 = zástrčka M12x1, rovná, 4-pólová, kódování a, zobrazení provozního napětí = LED zelená/ne, funkční zobrazení = Ano/ne, funkční zobrazení (pin 2) = bílá LED, funkční kontrolka (pin 4) = žlutá LED, kabel = PUR, 5 m, vhodné pro vlečné řetězy, počet vodičů = 4, pevné uložení = -50... 90°C, teplota kabelu, flexibilní uložení = -25... 90°C, provozní napětí Ub = 30 VDC, (40 °C) = 4.0 a, stupeň krytí = IP67, IP68, IP69K/IP67, IP68, IP69K, schválení/shoda = CE, CE, cULus, WEEE

Tento text byl přeložen strojově.

Popis

S našimi odolnými propojovacími kabely jsou signály, data a výkon vždy spolehlivě a bezpečně přenášeny. V našem velkém výběru najdete vhodný konektor pro použití ve vašem průmyslu. Můžete si vybrat z různých typů kabelů a nejrůznějších konektorů. Konektor 1 = zásuvka M12x1, zahnutá, 5-pólová, kódování a, konektor 2 = zástrčka M12x1, rovná, 4-pólová, kódování a, zobrazení provozního napětí = LED zelená/ne, funkční zobrazení = Ano/ne, funkční zobrazení (pin 2) = bílá LED, funkční kontrolka (pin 4) = žlutá LED, kabel = PUR, 5 m, vhodné pro vlečné řetězy, počet vodičů = 4, pevné uložení = -50... 90°C, teplota kabelu, flexibilní uložení = -25... 90°C, provozní napětí Ub = 30 VDC, (40 °C) = 4.0 a, stupeň krytí = IP67, IP68, IP69K/IP67, IP68, IP69K, schválení/shoda = CE, CE, cULus, WEEE

Tento text byl přeložen strojově.
