Name: BALLUFF BCC M313-M413-3E-300-PX0334-020 BCC03F8, piny: 3, 3, 2.00 m, 1 ks
Brand: BALLUFF
SKU: 3420208
Availability: BackOrder

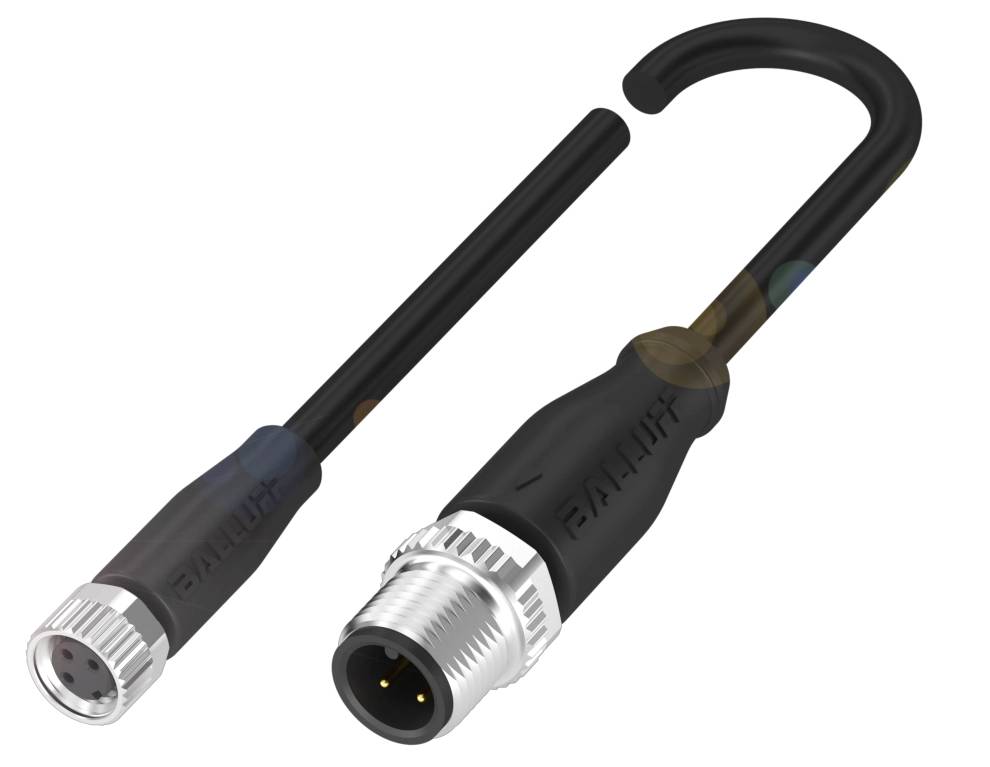

M12 kruhový konektor s přímým M8 připojením, černé opláštění kabelu; často používaný v průmyslových a automatizovaných systémech.

Ilustrační obrázek

Provedení

zásuvka, rovná

zástrčka, rovná

Obsah

1 ks

Jmenovitý proud - filtr

4 A

Jmenovité napětí

60 V/DC

60 V/AC

Typ

BCC M313-M413-3E-300-PX0334-020

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (595,00 Kč / kus)

595,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Kabel senzoru Balluff BCC03F8 nestíněný

Počet vodičů: 3
Připojení 1: Zásuvka M8x1, rovná, 3-pólová, kódování a
Konektor 2: Zástrčka M12x1, rovná, 3-pólová, kódování a
Kabel: PUR černý, 2 m, vhodný pro tažné řetězy
Teplota kabelu, pevné uložení: -50... 90 °C.

Technické parametry

Hlavní vlastnosti:Připojení 1: Zásuvka M8x1, rovná, 3-pólová, kódování a
Konektor 2: Zástrčka M12x1, rovná, 3-pólová, kódování a
Počet vodičů: 3
Provozní napětí UB: 60 v/DC / 60 v/AC
Kabel: PUR černý, 2 m, vhodný pro tažné řetězy
Teplota kabelu, pevné uložení: -50... 90 °C.
Teplota kabelu, flexibilní uložení: -25... 90 °C.
Jmenovitý proud (40 °C): 4.0 a
OCHRANA: IP67, IP69K/IP67, IP69K
Doplňkové vlastnosti:
Provozní napětí UB: 60 v/DC / 60 v/AC
Průměr kabelu D: 4.30 mm ± 0.20 mm
Délka kabelu L: 2.00 m.
OCHRANA: IP67, IP69K/IP67, IP69K
Materiál kontaktu: Bronz/mosaz
Počet vodičů: 3
Průřez kabelu: 0.34 mm²
Jmenovitý proud (40 °C): 4.0 a
Systém: Přestříknutý/přestříknutý
Materiál nosiče: PUR/PUR
Utahovací moment kabelová zástrčka: 0.4 Nm/0.6 Nm
Kabel: PUR černá, 2 m, pro vlečné řetězy
Kabel, rozsah ohýbání min., pevné uložení: 5 x D
Kabel, rozsah ohýbání min., flexibilní uložení: 10 x D
Kabel, min. Cykly ohýbání: 5 mil. ks Mio.
Materiál úchytu: PUR/PUR
Materiál pláště: PUR
Převlečná matice: Zinkový odlitek nebo |mosaz poniklovaná/zinkový odlitek
Zrychlení max., vlečný řetěz 5 m /s²
Vlastnosti kabelu: Vhodné pro tažné řetězy
Plášť kabelu, barva: Černá
Rychlost posuvu max., vlečný řetěz: 200 m/min
Dráha posuvu: Horizontálně max., vlečný řetěz: 5 m.
Dráha posuvu: Vertikálně max., tažný řetěz: 5 m.
Teplota kabelu: Max. UL, pevné uložení: 80 °C.
Teplota kabelu max. UL, flexibilní uložení: 80 °C
Teplota kabelu, vlečný řetěz: -25... 60 °C.
Teplota kabelu, pevné uložení: -50... 90 °C.
Teplota kabelu, flexibilní uložení: -25... 90 °C.
Připojení 1: Zásuvka M8x1, rovná, 3-pólová, a- |kódovaná
Připojení 2: Zástrčka M12x1, rovná, 3 pólů, a- |kódovaná
Kabel, torzní zatížení ±180 °/m.

Typ: BCC M313-M413-3E-300-PX0334-020

Provedení: zásuvka, rovná
zástrčka, rovná

Obsah: 1 ks

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Jmenovité napětí: 60 V/DC
60 V/AC

Číslo výrobce: BCC03F8

: IP67
IP69K
IP67
IP68
IP69K

Barva kabelu: černá

Délka kabelu: 2.00 m

Kódování: Typ A

Strana připojení A: M8

Strana připojení B: M12

Počet pólů: 3
3

Vnější Ø: 4.30 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3420208 BALLUFF BCC M313-M413-3E-300-PX0334-020 BCC03F8, piny: 3, 3, 2.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3420208 BALLUFF BCC M313-M413-3E-300-PX0334-020 BCC03F8, piny: 3, 3, 2.00 m, 1 ks

Popis

S našimi odolnými propojovacími kabely jsou signály, data a výkon vždy spolehlivě a bezpečně přenášeny. V našem velkém výběru najdete vhodný konektor pro použití ve vašem průmyslu. Můžete si vybrat z různých typů kabelů a nejrůznějších konektorů. Konektor 1 = zásuvka M8x1, rovná, 3-pólová, a kódovaná, připojení 2 = zástrčka M12x1, rovná, 12pólová, a kódovaný, kabel = PUR černý, 2 m, vhodný pro vlečné řetězy, počet vodičů = 3, teplota kabelu, pevné uložení = -50...90 °C, teplota kabelu, flexibilní uložení = -25... 90 40 °C, provozní napětí Ub = 3 60 v/AC / 60 (jmenovitý proud) = 4.0 A, STUPEŇ KRYTÍ = IP67, IP69K/IP67, IP68, IP69K, schválení/shoda = CE, CE, cULus, WEEE
