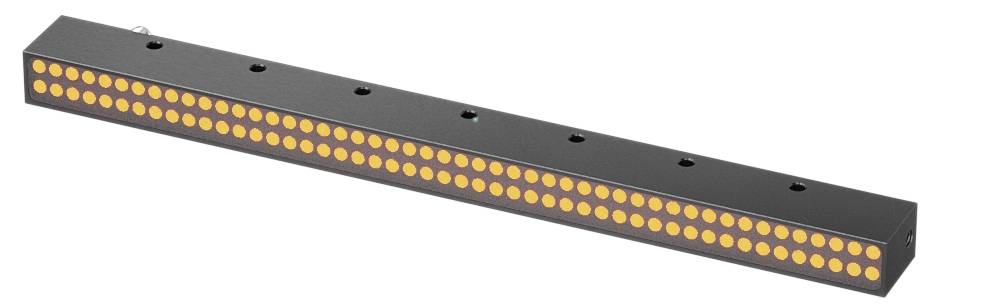

Ilustrační obrázek
BALLUFF BAE00NY Osvětlení 1 ks (d x š x v) 200 x 13 x 18 mm
Kategorie produktu
Osvětlení
Připojení
zástrčka
Způsob montáže
upevnění pomocí šroubů
Typ
BAE00NY
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (33 115,00 Kč / kus)
33 115,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Osvětlení Balluff BAE00NY linií
- Připojení: Konektor, zástrčka M5 x 4, 5pólová, 0.3 m.
- Rozměry: 13 x 18 x 200 mm
- Provedení: Osvětlení čar
- Jmenovité provozní napětí UE DC: 24 v
- Odběr proudu max.: 290 mA, 710 mA (Boost režim)
Technické parametry
- Hlavní vlastnosti:Rozměry: 13 x 18 x 200 mm
- Úhel vyzařování: 115 ° x 35 °
- Připojení: Konektor, zástrčka M5 x 4, 5pólová, 0.3 m.
- Provedení: Osvětlení čar
- Intenzita osvětlení (0.1 m): 7150 luxů
- 15100 Lux (Boost režim)
- Jmenovité provozní napětí UE DC: 24 v
- Provozní režim: Normální (trvalý provoz)
- Boost (trvalý provoz s chlazením)
- Digitální vstupy: Trigger
- Plocha stínítka 195 x 10 mm
- Typ světla: Červené LED světlo
- Materiál: Eloxovaný hliník, černá
- Sklo
- Stupeň krytí: IP54
- Odběr proudu max.: 290 mA, 710 mA (Boost režim)
- Okolní teplota: -10... 55 °C.
- Vlnová délka: 617 nm
- Doplňkové vlastnosti:
- Provedení: Osvětlení čar
- Rozsah dodávky: Liniové osvětlení |spojovací vedení M5 na M12
- Použití: Pro senzory Vision BVS
- Rozměry: 13 x 18 x 200 mm
- Upevnění: Šrouby
- Jmenovité provozní napětí UE DC: 24 v
- Připojení: Zástrčka M5 x 4, 5pólová, a kódovaná
- Ochrana proti přepólování: Ano
- MTTF (40 °C): 456 a)
- Typ připojení: Konektor, 0.3 m.
- Délka kabelu L: 0.3 m.
- Materiál krytu: Hliník, eloxovaný, černý |sklo
- Stupeň krytí: IP54
- Okolní teplota: -10... 55 °C.
- Počet vodičů: 4
- Průřez kabelu: 0.34 mm²
- Umístění: ne
- Typ světla: Červené LED světlo
- Vlnová délka: 617 nm
- Skupina LED podle IEC 62471: Skupina volná
- Provozní režim: Normální (trvalý provoz) |Boost (trvalý provoz s chlazením)
- Funkce vstupu: Provozní režim Normal/Boost |emitor zap/vyp
- Odběr proudu max.: 290 mA, 710 mA (Boost režim)
- Ochrana povrchu mechanické vlastnosti: Eloxovaná, černá
- Digitální vstupy pro okolní prostředí: Trigger
- Úhel vyzařování: 115 ° x 35 °
- Plocha stínítka 195 x 10 mm
- Intenzita osvětlení (0.1 m): 7150 lx |15100 lx (Boost režim)
- Kategorie produktu
Osvětlení
- Připojení
zástrčka
- Typ
BAE00NY
- Obsah
1 ks
- Způsob montáže
upevnění pomocí šroubů
- Délka
200 mm
- Šířka
13 mm
- V
18 mm
- Rozm.
(d x š x v) 200 x 13 x 18 mm
- Materiál
Eloxovaný hliník
sklo
IP54
- Délka kabelu
0.3 m
- Vlnová délka
617 nm
- Připojení
M5
- Provozní napětí
24 V/DC
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416364 BALLUFF BAE00NY Osvětlení 1 ks (d x š x v) 200 x 13 x 18 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416364 BALLUFF BAE00NY Osvětlení 1 ks (d x š x v) 200 x 13 x 18 mm
Popis
Naše liniové osvětlení vytváří stíny pro kontrolu charakteristik. Přímé osvětlení umožňuje osvětlit obraz. Navíc se rovnoměrné osvětlení bez lesklých míst. Osvětlení obdržíte v různých konstrukčních velikostech. Můžete si vybrat mezi variantami s červeným světlem, bílým světlem a infračerveným světlem. Konektor, zástrčka M5 x 0,5, 4 pólů, délka 0.30 m, provedení=liniové osvětlení, rozměry=13 x 200 x 18 mm, jmenovité provozní napětí UE DC=24 v, odběr proudu max.=290 mA, 710 mA (Boost režim), provozní režim=normální Boost, digitální vstupy = trigger, materiál = hliník eloxovaný, černý sklo, světelná plocha = 195 x 10 mm, typ světla = červené LED světlo, vlnová délka = 617 nm, intenzita osvětlení (0.1 m) = 7150 lux (Boost režim), úhel vyzařování = 115 ° x 35 °, okolní teplota = 15100 10...55 °C, schválení/shoda = CEEACWEEE, stupeň krytí = IP54
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
