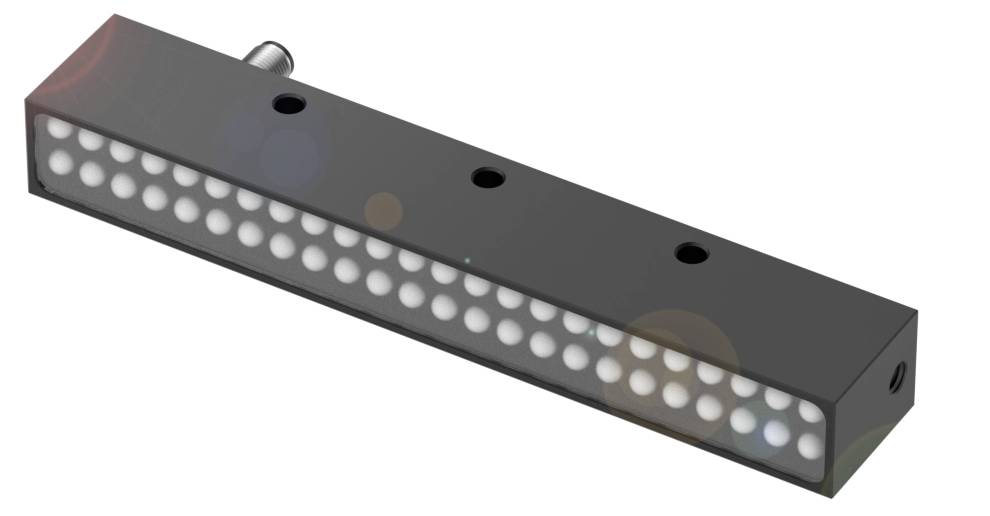

Ilustrační obrázek
BALLUFF BAE00NU Osvětlení 1 ks (d x š x v) 100 x 13 x 18 mm
Kategorie produktu
Osvětlení
Připojení
zástrčka
Způsob montáže
upevnění pomocí šroubů
Typ
BAE00NU
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (30 539,00 Kč / kus)
30 539,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Osvětlení Balluff BAE00NU
- Připojení: Konektor, zástrčka M5 x 4, 5pólová, 0.3 m.
- Rozměry: 13 x 18 x 100 mm
- Provedení: Osvětlení čar
- Jmenovité provozní napětí UE DC: 24 v
- Odběr proudu max.: 170 mA, 375 mA (Boost režim)
Technické parametry
- Hlavní vlastnosti:Rozměry: 13 x 18 x 100 mm
- Úhel vyzařování: 75 ° x 30 °
- Připojení: Konektor, zástrčka M5 x 4, 5pólová, 0.3 m.
- Provedení: Osvětlení čar
- Jmenovité provozní napětí UE DC: 24 v
- Provozní režim: Normální (trvalý provoz)
- Boost (trvalý provoz s chlazením)
- Digitální vstupy: Trigger
- Plocha stínítka 95 x 10 mm
- Typ světla: Infračervená LED dioda
- Materiál: Eloxovaný hliník, černá
- Sklo
- Stupeň krytí: IP54
- Odběr proudu max.: 170 mA, 375 mA (Boost režim)
- Okolní teplota: -10... 55 °C.
- Vlnová délka: 875 nm
- Doplňkové vlastnosti:
- Provedení: Osvětlení čar
- Rozsah dodávky: Liniové osvětlení |spojovací vedení M5 na M12
- Použití: Pro senzory Vision BVS
- Rozměry: 13 x 18 x 100 mm
- Upevnění: Šrouby
- Jmenovité provozní napětí UE DC: 24 v
- Připojení: Zástrčka M5 x 4, 5pólová, a kódovaná
- Ochrana proti přepólování: Ano
- MTTF (40 °C): 924 a)
- Typ připojení: Konektor, 0.3 m.
- Délka kabelu L: 0.3 m.
- Materiál krytu: Hliník, eloxovaný, černý |sklo
- Stupeň krytí: IP54
- Okolní teplota: -10... 55 °C.
- Počet vodičů: 4
- Průřez kabelu: 0.34 mm²
- Umístění: ne
- Typ světla: Infračervená LED dioda
- Vlnová délka: 875 nm
- Skupina LED podle IEC 62471: Riziková skupina 1
- Provozní režim: Normální (trvalý provoz) |Boost (trvalý provoz s chlazením)
- Funkce vstupu: Provozní režim Normal/Boost |emitor zap/vyp
- Odběr proudu max.: 170 mA, 375 mA (Boost režim)
- Digitální vstupy: Trigger
- Ochrana povrchu mechanické vlastnosti: Eloxovaná, černá
- Úhel vyzařování: 75 ° x 30 °
- Plocha stínítka 95 x 10 mm
- Kategorie produktu
Osvětlení
- Připojení
zástrčka
- Typ
BAE00NU
- Obsah
1 ks
- Způsob montáže
upevnění pomocí šroubů
- Délka
100 mm
- Šířka
13 mm
- V
18 mm
- Rozm.
(d x š x v) 100 x 13 x 18 mm
- Materiál
Eloxovaný hliník
sklo
IP54
- Délka kabelu
0.3 m
- Vlnová délka
875 nm
- Připojení
M5
- Provozní napětí
24 V/DC
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416172 BALLUFF BAE00NU Osvětlení 1 ks (d x š x v) 100 x 13 x 18 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416172 BALLUFF BAE00NU Osvětlení 1 ks (d x š x v) 100 x 13 x 18 mm
Popis
Naše liniové osvětlení vytváří stíny pro kontrolu charakteristik. Přímé osvětlení umožňuje osvětlit obraz. Navíc se rovnoměrné osvětlení bez lesklých míst. Osvětlení obdržíte v různých konstrukčních velikostech. Můžete si vybrat mezi variantami s červeným světlem, bílým světlem a infračerveným světlem. Konektor, zástrčka M5 x 0,5, 4 pólů, délka 0.30 m, provedení=liniové osvětlení, rozměry=13 x 100 x 18 mm, jmenovité provozní napětí UE DC=24 v, odběr proudu max.=170 mA, 375 mA (Boost režim), provozní režim=normální Boost, digitální vstupy = trigger, materiál = hliník eloxovaný, černý sklo, světelná plocha = 95 x 10 mm, druh světla = infračervená LED, vlnová délka = 875 nm, úhel vyzařování = 75 ° x 30 °, okolní teplota = 10...55 °C, schválení/shoda = CEEACWEEE, stupeň krytí = IP54
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
