B + B Thermo-Technik univerzální spínací modul 1 ks 0557 0005-01 Provozní napětí: 24 V/DC (d x š x v) 95 x 75 x 30 mm

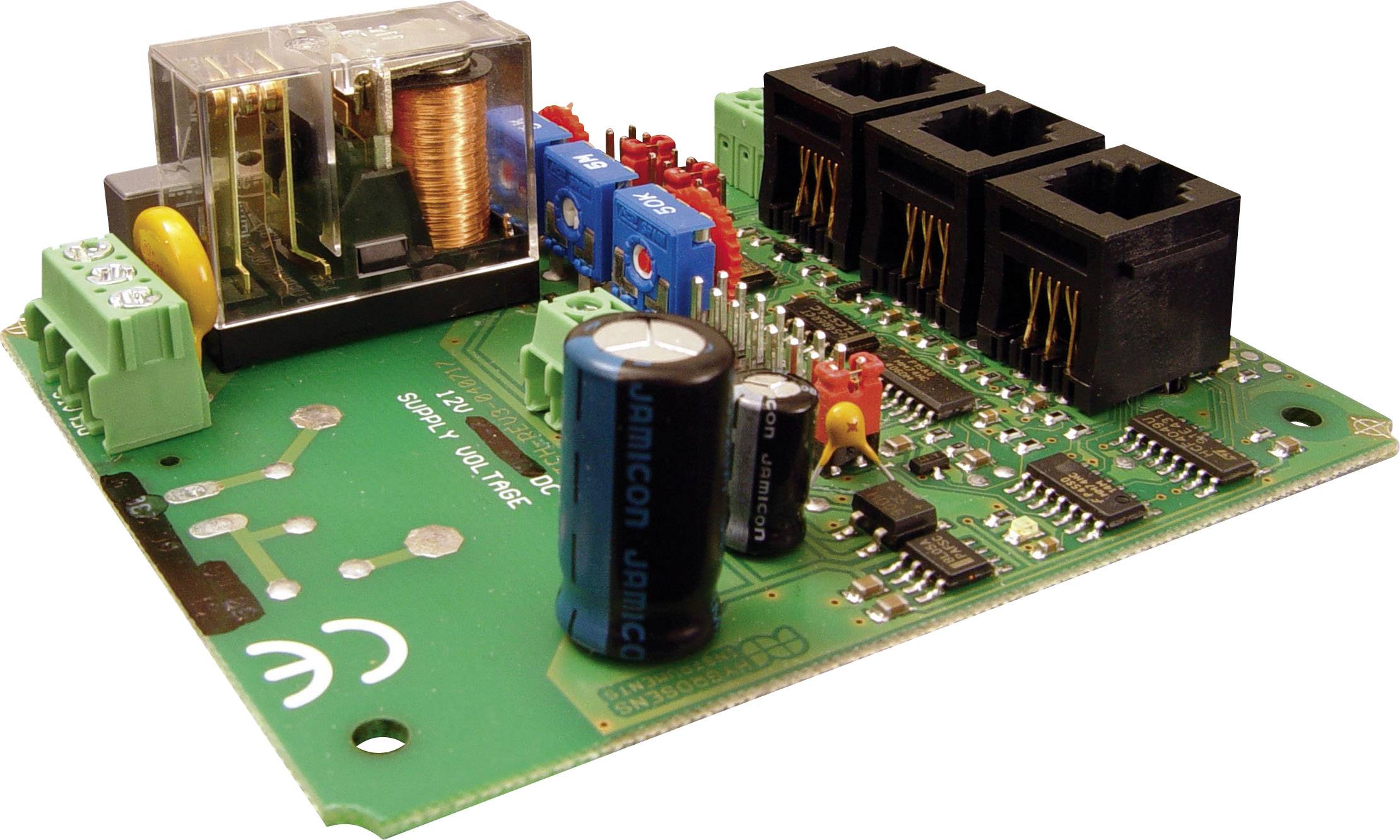

Deska plošných spojů s různými elektronickými komponenty, včetně relé, kondenzátorů a konektorů.

Ilustrace

Kategorie produktu

univerzální spínací modul

Provozní napětí

24 V/DC

Typ

0557 0005-01

Provozní proud

60 mA

Spínací napětí (max.)

230 V/AC

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 706,61 Kč / kus)

1 706,61 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Univerzální spínací modul s dvoubodovým regulátorem 24 V/DC

Přímé připojení NTC, LDR atd.
Pro průmyslová čidla 0 - 1 V/10 V/20 mA
Vstup s vyhodnocením AC (vodivost)
Nastavitelná doba doběhu - časový spínač 10 s - 10 min

Dodatečné informace:

Technické parametry

Relé: oddělený potenciál
Vyhodnocovací rozsah: 0 - 10 V/20 mA / 1 - 100 kΩ

Kategorie produktu: univerzální spínací modul

Typ: 0557 0005-01

Provozní napětí: 24 V/DC

Provozní proud: 60 mA

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 5 A

Obsah: 1 ks

Délka: 95 mm

Šířka: 75 mm

V: 30 mm

Rozm.: (d x š x v) 95 x 75 x 30 mm

Splňuje RoHS: ano

Provedení: Univerzální spínací modul, deska 24 V/DC

Spínací hodnoty: (relé s oddělenými potenciály) 5 A/230 V/AC

Provozní napětí: 24 V/DC

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 156517 B + B Thermo-Technik univerzální spínací modul 1 ks 0557 0005-01 Provozní napětí: 24 V/DC (d x š x v) 95 x 75 x 30 mm

Popis

Spínací modul (dvoubodový regulátor) pro téměř všechny senzory a měřící čidla. Dle konkrétního použití může být vstup osazen nejrůznějšími senzory. Příslušné čidlo: Připraveno s přívodním kabelem 1 m, Western konektor a kabelovou průchodkou. Čidlo orosení (kontrola vzniku kondenzátu) Rozpozná hrozící orosení před jeho vznikem. Ideální do koupelny/sprchy, na venkovní zdi, chladící desky a skla výkladních skříní atd. Čidlo vodivosti: Sledování kvality vody (obsahu iontů), stavu hladiny, čidlo signalizující pěnu atd. čidlo prostorové vlhkosti: S ochranným slinutým krytem k regulaci relativní vlhkosti ve sklenících, teráriích, zdravotnických místnostech, skříňových rozvaděčích atd. Teplotní čidlo -40 do +80 ºC: čidlo v trubičce z ušlechtilé oceli Ø 6 x 30 mm nebo jako zašroubovatelné čidlo odolné proti tlaku se závitem M10. Světelné čidlo 50 - 2000 Lux Odolné proti povětrnostním vlivům, pro vnitřní i vnější montáž.

Provedení

Nastavitelná doba doběhu – časový spínač 10 s-10 min
Tři potenciometry k přesnému seřízení spínací meze a hystereze
6 LED k signalizaci provozního stavu
Polarita spínání a doba doběhu programovatelná přes můstek
Výkonové relé s přepínacím kontaktem
Univerzální analogový vstup pro rezistivní senzory
Přímé připojení NTC, PTC, LDR nebo také průmyslových čidel 0-1/5/10 V, 0-20 mA atd.
Druhý vstup pro elektrolytické senzory signalizující orosení, vlhkost, stav hladiny, dále pro hlásiče vody, hlásiče deště a stavební vlhkosti atd. (princip fungování přes vyhodnocení AC impedance)
Třetí vstup pro jazýčkové kontakty, hladinový spínač, signální kontakty atd.
