Arduino Smart-Industry-Kit AFX0175337396 komunikační modul pro PLC, 12 V/DC, 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity
Arduino Smart-Industry-Kit
- Dual Core výpočetní power pro rychlé zpracování signálu a současnou síťovou komunikaci
- Bezdotyková detekce objektů: Rozpozná kovové objekty přesně a zcela bez opotřebení
- Triple-Connectivity díky integrovanému Wi-Fi, Bluetooth Low Energy (BLE) a Ethernet
- 4 výkonné kontakty relé (až 10 a)
- Stabilizované 24 v napájení pro bezporuchový provoz
- Jednoduchá montáž na DIN lištu.
- Duální programovací svět: Plná kompatibilita s IDE (C+) (i+) a SPS jazyky (IEC 61131-3)
- Systém zpětné vazby: Okamžitá vizualizace stavu pomocí odolné 24 v průmyslové LED diody
- IoT & Cloud Ready
- Rozšiřitelná architektura se 8 multifunkčními vstupy pro další senzory nebo tlačítka
Technické parametry
- Centrální jednotka: Arduino Opta WiFi (8 vstupy, 4 relé výstupy, 10 a)
- Snímače: Induktivní (M8), spínací vzdálenost 1,5 mm, PNP spínací kontakt
- Napájení: Vstup / 24V DC výstup 230 v/AC (12 W)
- Komunikace: Wi-Fi, Ethernet, BLUETOOTH LE, USB-C.
- Montáž: Montáž na lištu (DIN-Rail 35 mm)
- Typ
Smart-Industry-Kit
- Kategorie produktu
komunikační modul pro PLC
- Počet výstupů max.
4
- Maximální počet vstupů
8
- Počet vstupů/výstupů
12
- Počet výstupů relé max.
4
- Počet analogových vstupů
8
- Počet digitálních vstupů max.
8
- Provozní napětí
12 V/DC
24 V/DC
- Hodiny - skutečný čas
Ano (integrovaný)
- Kapacita flash paměti
16 MB
- Číslo výrobce
AFX0175337396
- Rozhraní
Ethernet
RS-485
Wi-Fi
Bluetooth®
USB-C
IP20
- Vzorkovací frekvence
480 MHz
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-20 °C
- Spínací hodiny
Ano (integrovaný)
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3730891 Arduino Smart-Industry-Kit AFX0175337396 komunikační modul pro PLC, 12 V/DC, 24 V/DC
Popis
Smart Smart Industry sada je vzájemně sladěná systémová sada pro bezdotykovou detekci, řízení procesů a dálkové monitorování. Sada vychází z výkonného Arduino Opta Wi-Fi Micro-SPS, a umožňuje přímý můstek mezi fyzickou senzorikou a digitálními aplikacemi IIoT (Industrial Internet of Things).
Sada nabízí odolnou 24 v infrastrukturu pro montáž na standardní DIN lišty a je ideální pro ideal typing, vzdělávání a malé průmyslové řídicí jednotky.
Hlavní funkce:
Inteligentní ovládání: Arduino Ota Wi-Fi Dual-Core procesor (STM32H747XI) umožňuje programování v C++ (Arduino IDE) IDE nebo volitelně v IEC 61131-3 (jazyky SPS).
Precizní detekce: Indukční Contrinex M8 senzor přiblížení (PNP, těsně) spolehlivě a odolné proti opotřebení.
Kompletní konektivita: Integrovaná Wi-Fi, Bluetooth Low Energy a Ethernet umožňují přenos dat v reálném čase do cloudového úložiště nebo na místní ovládací desky.
Napájení průmyslového standardu: Výkonný Finder 78.12 spínaný síťový zdroj poskytuje stabilizované 24 v DC napětí pro trvalý provoz.
Vizuální kontrola stavu: Dvě průmyslová LED signální světla (červená/zelená) poskytují jasnou vizuální zpětnou vazbu o stavu zařízení přímo na skříňovém rozvaděči.
Oblasti použití:
Sledování výroby: Počítání součástek a měření taktovací doby.
Monitorování stavu (pedition Monitoring): Dálkové monitorování doby chodu motoru a chybových hlášení.
Automatizace: Řízení dopravních pásů, vrat nebo jednoduché výrobní fáze s cloudovým připojením.
Tento text byl přeložen strojově.
Sada nabízí odolnou 24 v infrastrukturu pro montáž na standardní DIN lišty a je ideální pro ideal typing, vzdělávání a malé průmyslové řídicí jednotky.
Hlavní funkce:
Inteligentní ovládání: Arduino Ota Wi-Fi Dual-Core procesor (STM32H747XI) umožňuje programování v C++ (Arduino IDE) IDE nebo volitelně v IEC 61131-3 (jazyky SPS).
Precizní detekce: Indukční Contrinex M8 senzor přiblížení (PNP, těsně) spolehlivě a odolné proti opotřebení.
Kompletní konektivita: Integrovaná Wi-Fi, Bluetooth Low Energy a Ethernet umožňují přenos dat v reálném čase do cloudového úložiště nebo na místní ovládací desky.
Napájení průmyslového standardu: Výkonný Finder 78.12 spínaný síťový zdroj poskytuje stabilizované 24 v DC napětí pro trvalý provoz.
Vizuální kontrola stavu: Dvě průmyslová LED signální světla (červená/zelená) poskytují jasnou vizuální zpětnou vazbu o stavu zařízení přímo na skříňovém rozvaděči.
Oblasti použití:
Sledování výroby: Počítání součástek a měření taktovací doby.
Monitorování stavu (pedition Monitoring): Dálkové monitorování doby chodu motoru a chybových hlášení.
Automatizace: Řízení dopravních pásů, vrat nebo jednoduché výrobní fáze s cloudovým připojením.
Tento text byl přeložen strojově.
Provedení
- Vstup: 8x konfigurovatelný digitální/analogový vstup (0 - 10 v)
- Výstup: 4x relé (250 v AC - 10 a)
- Procesor: Jádro STM32H747XI Dual ARM® Cortex®: KERN Cortex M7 až do KERN 480 MHz & Cortex M4 až do 240 MHz
- Možnosti připojení: Podpora 10/100 Ethernet (TCP/IP nebo Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (pouze Opta WiFi), RS485 Half Duplex (pouze Opta RS485 a Opta Wi-Fi)
- Paměť: 1MB RAM (programování), 2MB interní + 16MB Flash QSPI
- RTC: Typický 10 dní udržování energie při 25 °C, NTP synchronizace přes Ethernet
- IP ochrana: IP20
- Programování
- Jazyky: Programovací jazyk Arduino přes IDE / IDE-IEC-61131-3 jako možnost: Kontaktní plán (KOP), schéma funkcí (FUP), dokladový jazyk (SFC), strukturovaný text (ST), seznam pokynů (AWL)
- Bezpečnost: Bezpečný prvek ATECC608B
- Napájecí napětí: 12... 24 v DC
- Provozní teplota: -20 °C až +50 °C (4 °F až 122 °F)

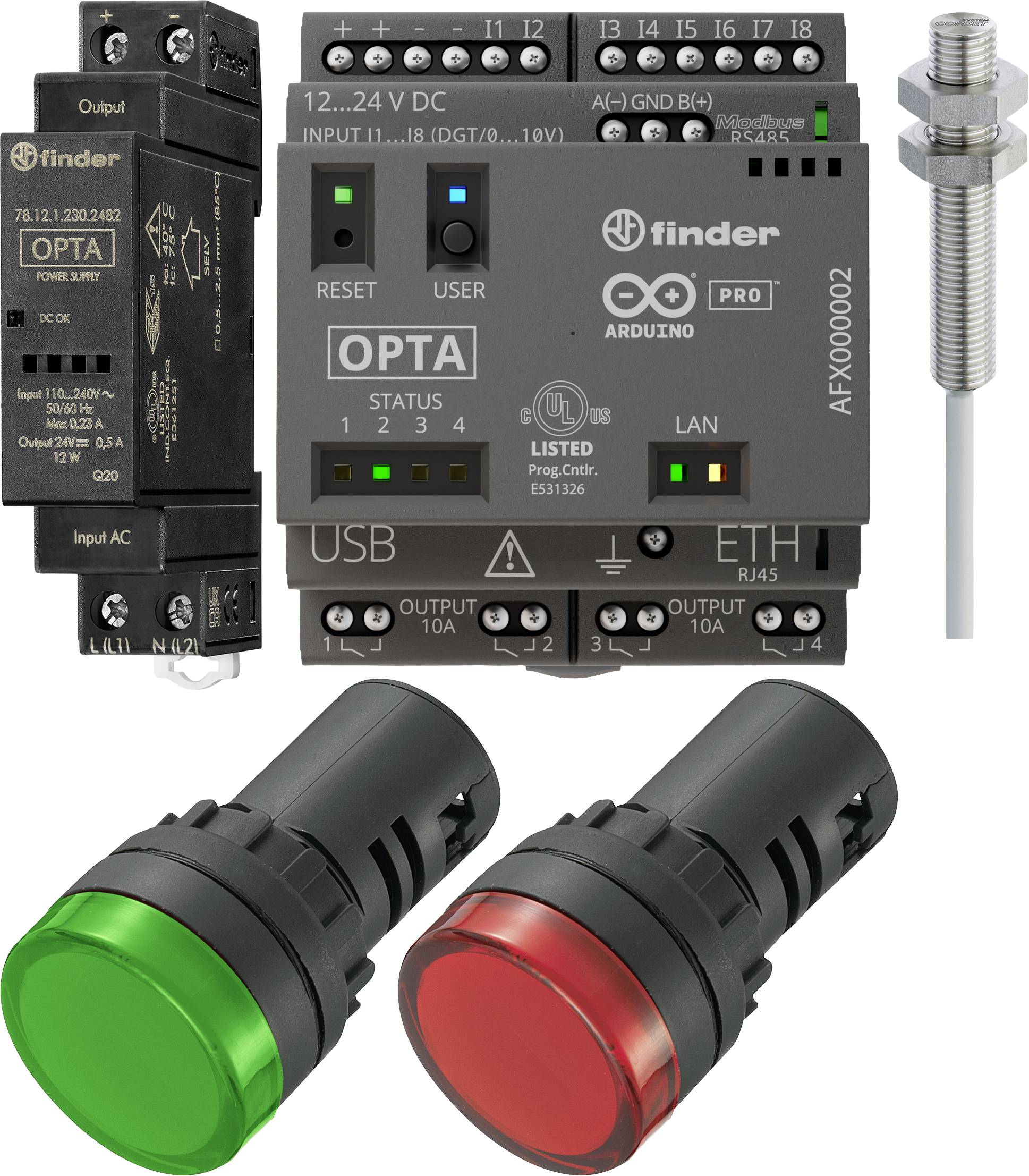

Obsah balení
- Arduino opta Wi-Fi AFX002
- Síťový zdroj na DIN lištu Finder 78.12.1.230.2482
- Indukční Contrinex senzor M8, zarovnaný PNP DW-AD-703-M8-BAS
- TRU Components LED signálka, zelená, 24 v DC
- TRU Components LED signálka, červená, 24 v DC
Doplňující informace
Upozorňujeme, že se u této sady jedná o základní technické komponenty. K zajištění okamžitého uvedení do provozu je navíc zapotřebí individuální instalační materiál (není součástí dodávky). Pro profesionální konstrukci doporučujeme:
Spojovací kabel: Flexibilní řídicí kabel / lanko (0,75 m²) k internímu zapojení 24V komponent.
Připojovací příslušenství: Kabelové dutinky pro bezpečné šroubové spoje.
Napájecí kabel (230 v) pro napájení napájecího zdroje na DIN lištu.
Montáž: Standardní montážní lišta (35 mm) pro stabilní upevnění všech komponent.
