Arducam modul kamery MBS-SES-192-11

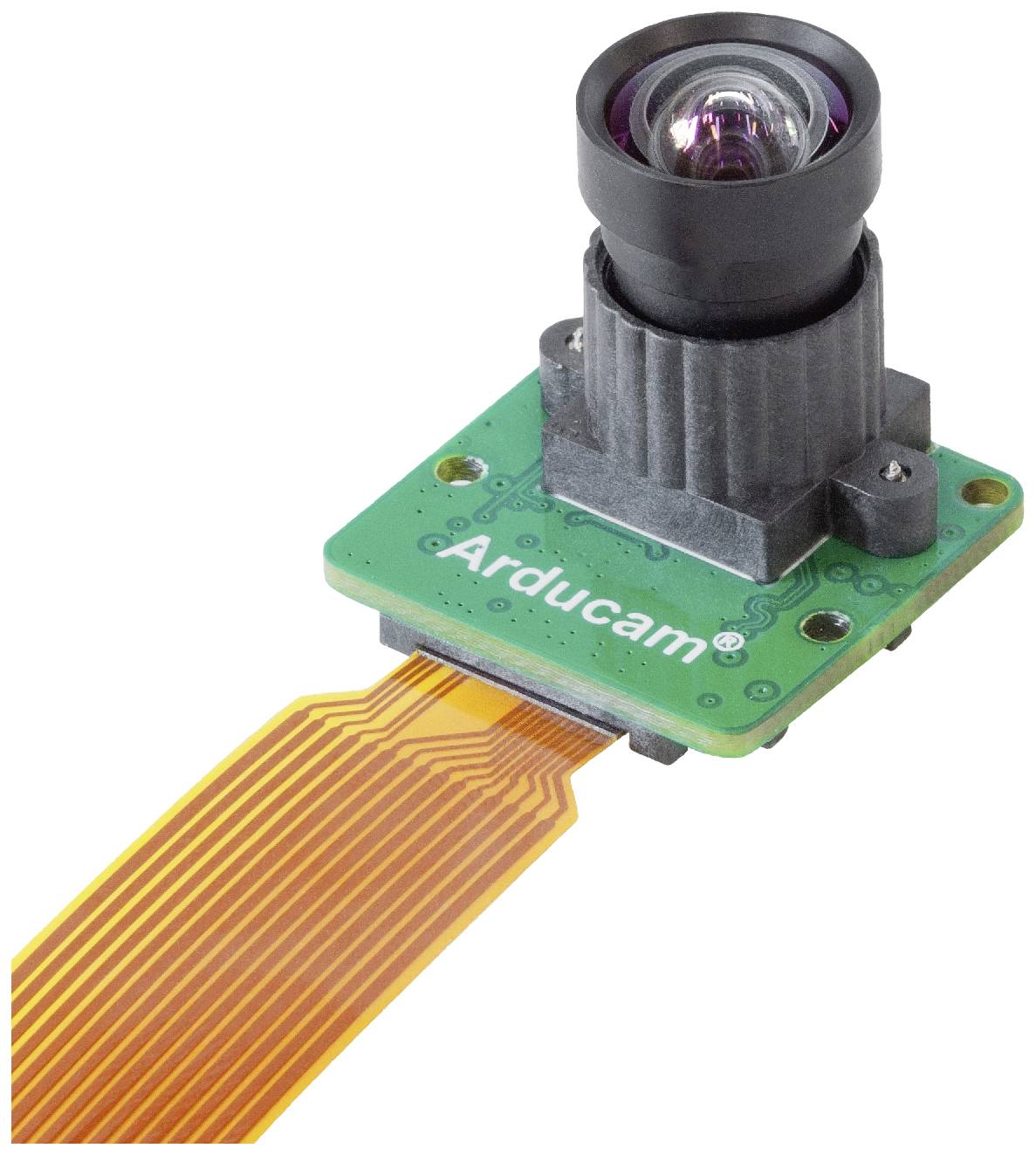

Zelená elektronická deska s namontovaným kamerovým modulem a flexibilním žlutým propojovacím vedením, označená štítkem 'Arducam'.

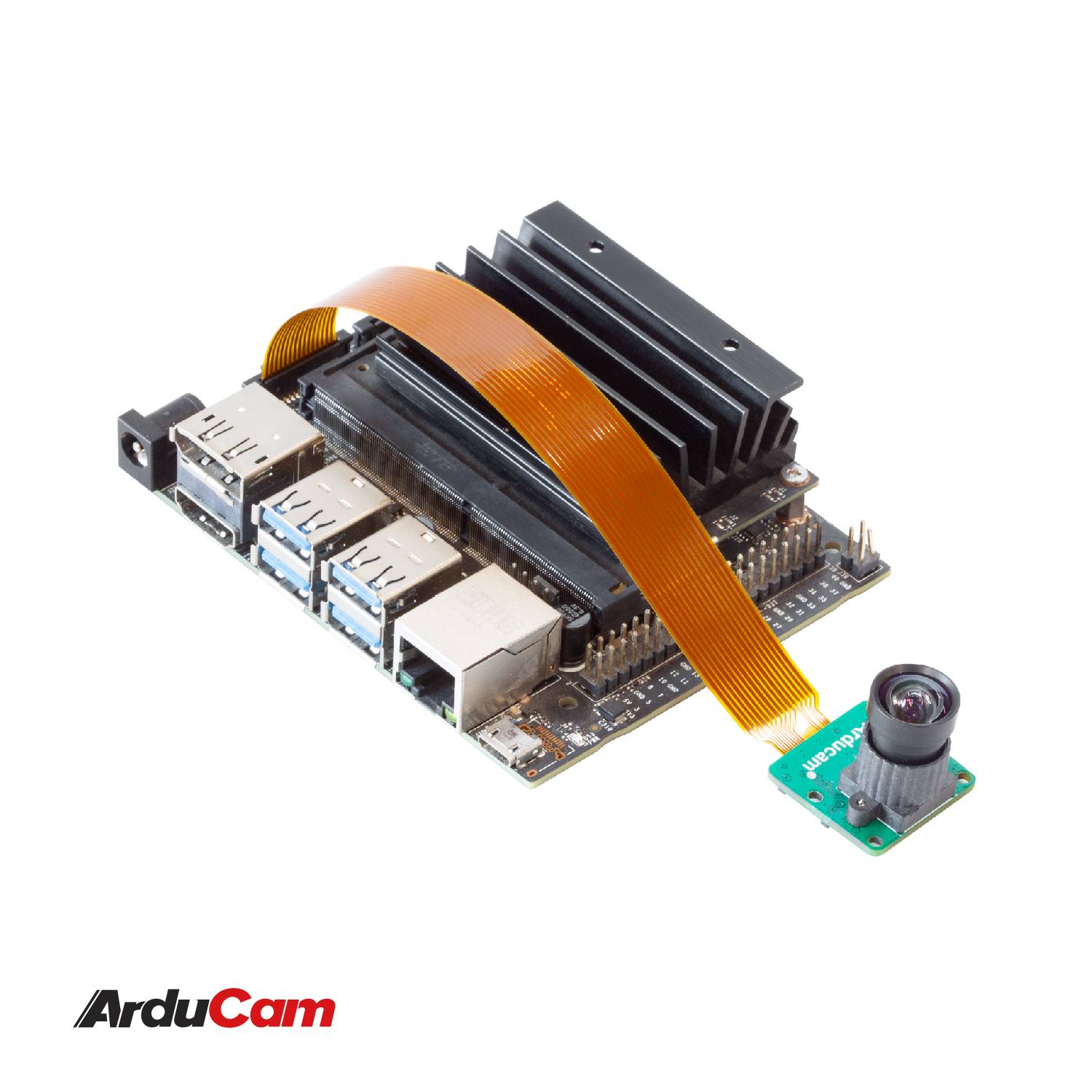

Mikrořadičová deska s několika USB porty, ethernetovým rozhraním a připojenou kamerou propojená plochým kabelem. Značka 'ArduCam'.

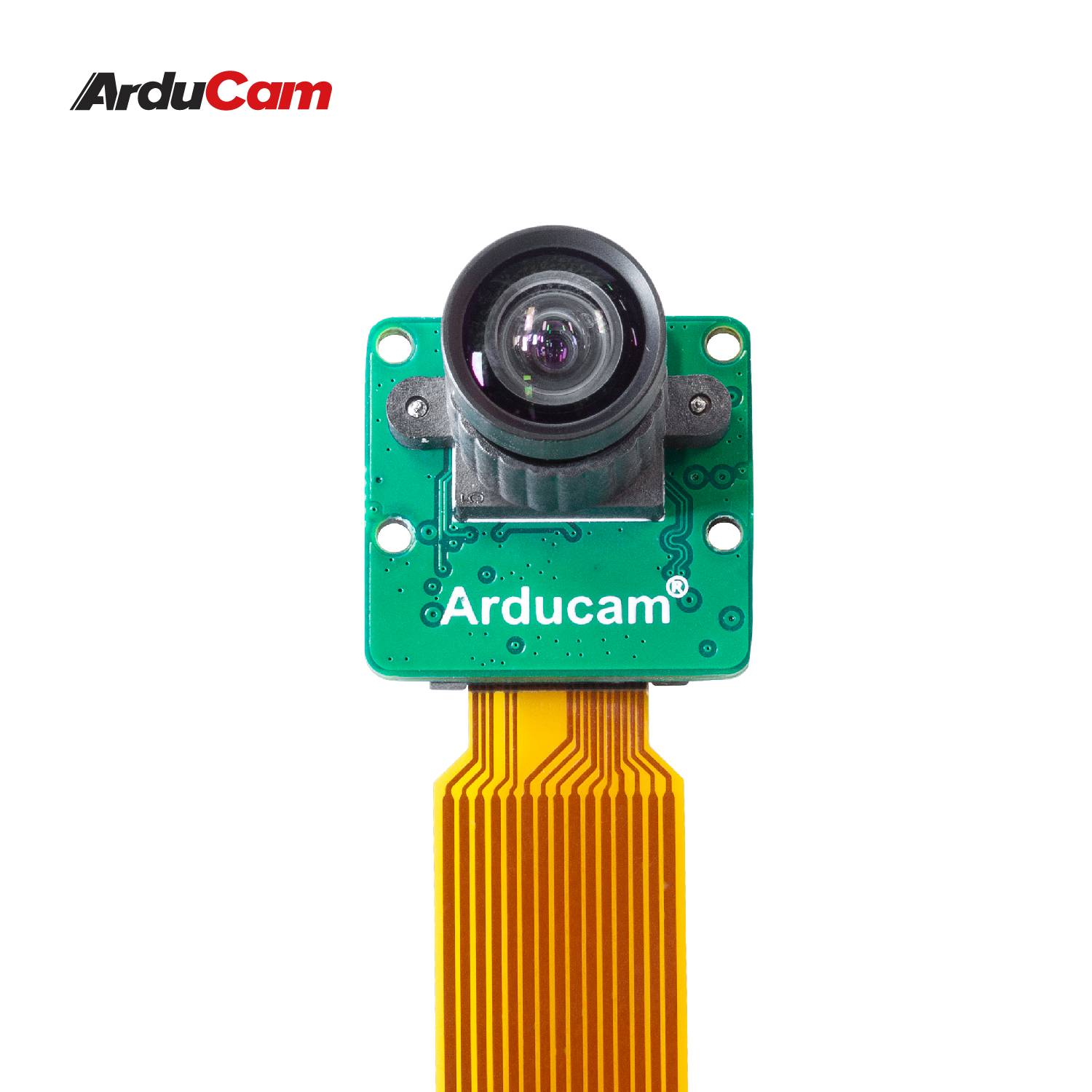

'Kamerový modul s čočkou a flexibilním kabelem, označený jako ArduCam, na bílém pozadí.'

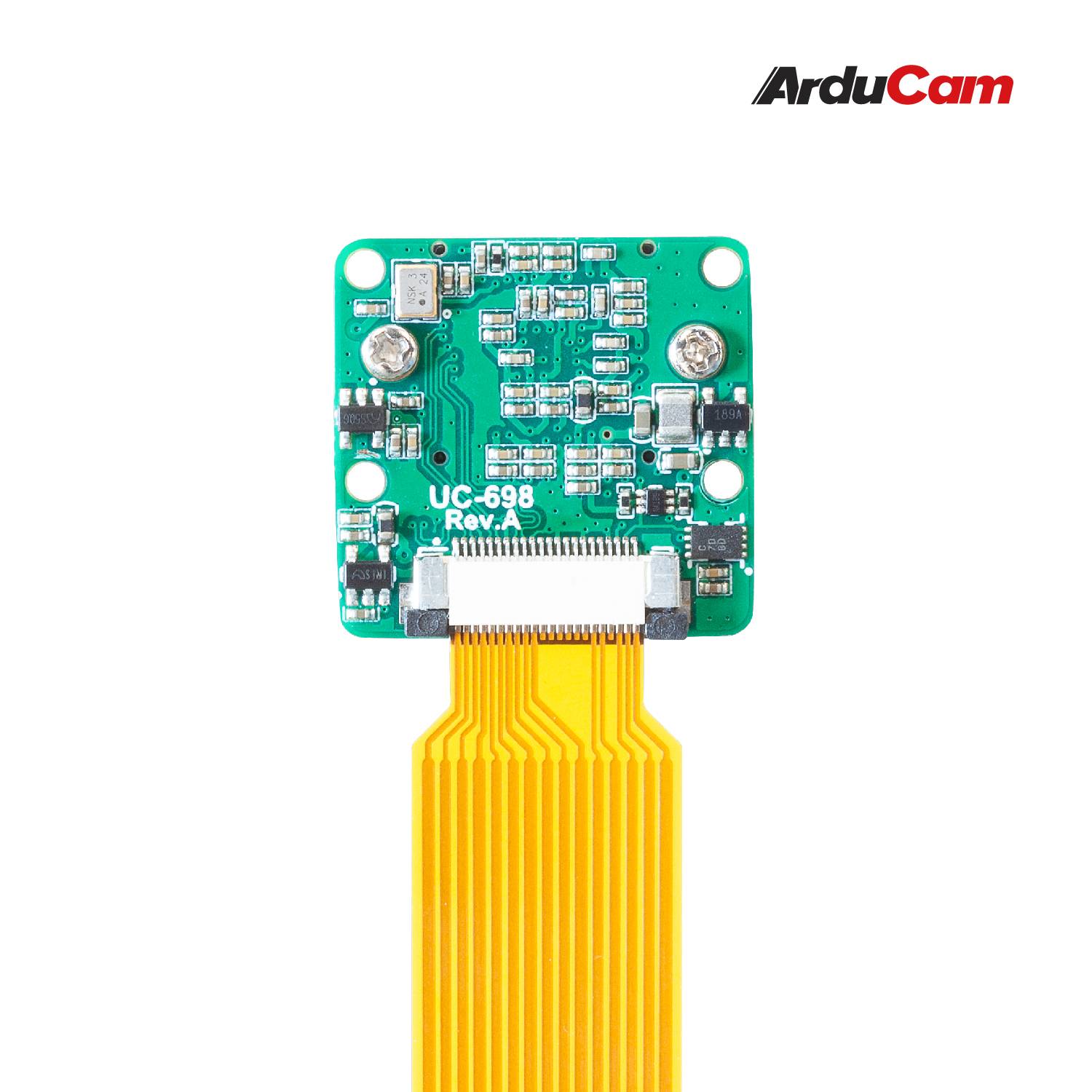

Zelená deska ArduCam adaptéru s nápisem 'UC-698, Rev. A', ke které je připojen plochý kabel.

1/4

Doručení: Po 2. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 073,55 Kč / kus)

3 073,55 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kamera
Senzor: IMX477P
Optický formát 1/2,3" (úhlopříčka 7,85 mm)
Rozlišení 4056 (v) x 3040 (v) 123MP
Velikost pixelu: 1,55 um x 1,55 um
IR citlivost: Viditelné světlo
Rozhraní: 2-stopa MIPI CSI-2
Standardní připojení objektivu: M12 (SKU:LN053)
Počet snímků: Díky Jetson Xavier NX/Nano Hardware se podporuje rozlišení 4K při 30 fps h.265/h.265, nelze jej použít pro rozlišení 4K při 60 fps.
Objektiv
Formát 1/2,3"
Brennweite: 3.9mm
Clona (F): F2.8
Zorné pole (FOV): 75° (H)
Připojení: Konektor M12
Zadní ohnisková vzdálenost: 4.49 mm
MoD: 0,1 m
Rozměry: Ø 14 x 18.67 mm
Hmotnost: 5 g
Kamerová deska
Velikost desky: 24 mm × 25 mm

Kategorie produktu: modul kamery

Délka: 25 mm

Šířka: 24 mm

Číslo výrobce: MBS-SES-192-11

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3205056 Arducam modul kamery MBS-SES-192-11

Popis

Aby mohl být kvalitní kamerový modul použit i v aplikacích s omezením velikosti a hmotnosti, zveřejnila Arduino právě tento malý kamerový modul pro Jeetson Nano/Xavier NX.
Ta je plně kompatibilní s velikosti modulu Raspberry Pi V2, s kamerou IMX477P o velikosti 24 mm x 25 mm a s objektivem M12 Mount. Tyto kamerové moduly se používají na každý Jetson Nano/Xavier NX nativ s hardwarovými ISP funkcemi.

Tato kamera je závislá na ovladači jádra, pro fungování - verze jádra, ovladač kamery.

Verze starší než Jetpack 4.3 (L4T 32.3.1) nejsou podporovány.
Aktualizace nebo podhledy operačního systému vede k jádrového Bump a musíte nově instalovat vhodný ovladač.
Budoucí Jetpack/jaderné aktualizace vyžadují budoucí ovladače. Pokud se tak stane, prosím, dávejte nám čas na zpracování. A pokud to neuvidíte včas, nezapomínejte prosím na to.

POZNÁMKA K IMX477 MIPI LANES
Kamerový modul IMX477 podporuje 4 Lanes v hardwaru, ale 4-lankové kamerové ovladače vyžaduje další úpravy. Důvodem je:

Standardní Raspberry Pi a Jetson Nano/Xavier NX nemohou fyzicky podporovat připojení 4 Lane (obě mají pouze 2Lane CSI konektory). Pouze výpočetní modul Raspberry Pi a některé desky Jetson CARRIER od jiných výrobců disponují hardwarovou podporou 4 Lane. Proto to není obecná potřeba.
Pro 4-Lane připojení je kromě fyzického připojení 4-Lane nutná i další práce, zejména kamerové ovladače. Ovladače jsou omezeny výkonem platformy. Například ve 4 oblastech nemůžete na Raspberry Pi aktivovat 4k video, protože v současné době to VideoCore nepodporuje. Jetson Nano je do určité míry omezen možnostmi kódování. Musíte zajistit, že to opravdu potřebujete.
