Aratas G2R-2-SNDI 24 VDC, G2R-2-SNDI 24 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Elektronické relé od firmy Omron s nápisem '24VDC', vhodné pro použití v elektronických obvodech.

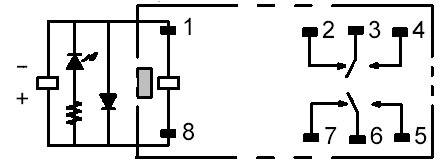

Schéma integrovaného obvodu s rezistory, diodami a různými spoji mezi osmi připojovacími body.

Technický výkres elektronické součástky s rozměry v milimetrech, zobrazující pohled shora, boční pohled a čelní pohled.

1/3

Kategorie produktu

zátěžové relé

Jmenovité napětí cívky

24 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

125 V/DC

380 V/AC

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

276 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (533,06 Kč / kus)

533,06 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: zátěžové relé

Typ: G2R-2-SNDI 24 VDC

Jmenovité napětí cívky: 24 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 1100 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgSnIn

Spínací napětí (max.): 125 V/DC
380 V/AC

Spínací proud (max.): 5 A

Max. spínací výkon: 150 W
1250 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 8 mm

Připojení: konektor

Min. teplota: -40 °C

Max. teplota: +70 °C

Délka: 29 mm

Šířka: 13 mm

V: 25.5 mm

Rozm.: (d x š x v) 29 x 13 x 25.5 mm

Obsah: 1 ks

Engineering Part No: G2R2SNDIDC24S

Jmenovité napětí: 24 V/DC

Spínací hodnoty: 1250 VA/150 W

Typ: G2R-2-SNDI 24DC

Varianty(Všechny ceny jsou bez DPH.)

Spínací proud (max.)

Odpor cívky

Typ kontaktu

Jmenovité napětí cívky

Aratas G2R-2-SNDI 24 VDC, G2R-2-SNDI 24 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Objednací číslo:503913

Tento produkt

5 A

1100 Ω

2 přepínací kontakty

24 V/DC

Aratas G2R-1-SNI 24 VAC, G2R-1-SNI 24 VAC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 10 A, 1 ks

Objednací číslo:503861

10 A

260 Ω

1 přepínací kontakt

24 V/AC

Aratas G2R-2-SNI 24 VAC, G2R-2-SNI 24 VAC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Objednací číslo:503862

5 A

260 Ω

2 přepínací kontakty

24 V/AC

Aratas G2R-1-SNDI 12 VDC, G2R-1-SNDI 12 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 10 A, 1 ks

Objednací číslo:503910

10 A

275 Ω

1 přepínací kontakt

12 V/DC

Aratas G2R-1-SNDI 24 VDC, G2R-1-SNDI 24 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 10 A, 1 ks

Objednací číslo:503911

10 A

1100 Ω

1 přepínací kontakt

24 V/DC

Aratas G2R-2-SNDI 12 VDC, G2R-2-SNDI 12 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Objednací číslo:503912

5 A

275 Ω

2 přepínací kontakty

12 V/DC

Aratas G2R-1-SNI 24 VDC, G2R-1-SNI 24 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 10 A, 1 ks

Objednací číslo:503915

10 A

1100 Ω

1 přepínací kontakt

24 V/DC

Aratas G2R-1-SNI 230 VAC, G2R-1-SNI 230 VAC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 10 A, 1 ks

Objednací číslo:503917

10 A

26850 Ω

1 přepínací kontakt

230 V/AC

Aratas G2R-2-SNI 12 VDC, G2R-2-SNI 12 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Objednací číslo:503918

5 A

275 Ω

2 přepínací kontakty

12 V/DC

Aratas G2R-2-SNI 24 VDC, G2R-2-SNI 24 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Objednací číslo:503919

5 A

1100 Ω

2 přepínací kontakty

24 V/DC

Ke stažení

List technických údajů

List technických údajů 503913 Aratas G2R-2-SNDI 24 VDC, G2R-2-SNDI 24 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503913 Aratas G2R-2-SNDI 24 VDC, G2R-2-SNDI 24 VDC zátěžové relé, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Popis

Osvědčené monostabilní násuvné relé s následujícími schváleními: EN61810-1(VDE), UL, CSA, SEV a SEMKO. Jedinečné funkce s testovacími tlačítky a spínací funkce. Dlouholetý provoz ve všech oborech elektrotechniky.
