Name: Anybus Konvertor rozhraní Brána, Profibus , EtherCAT , 24 V DC/AC
Brand: Anybus
SKU: 2813553
Availability: BackOrder

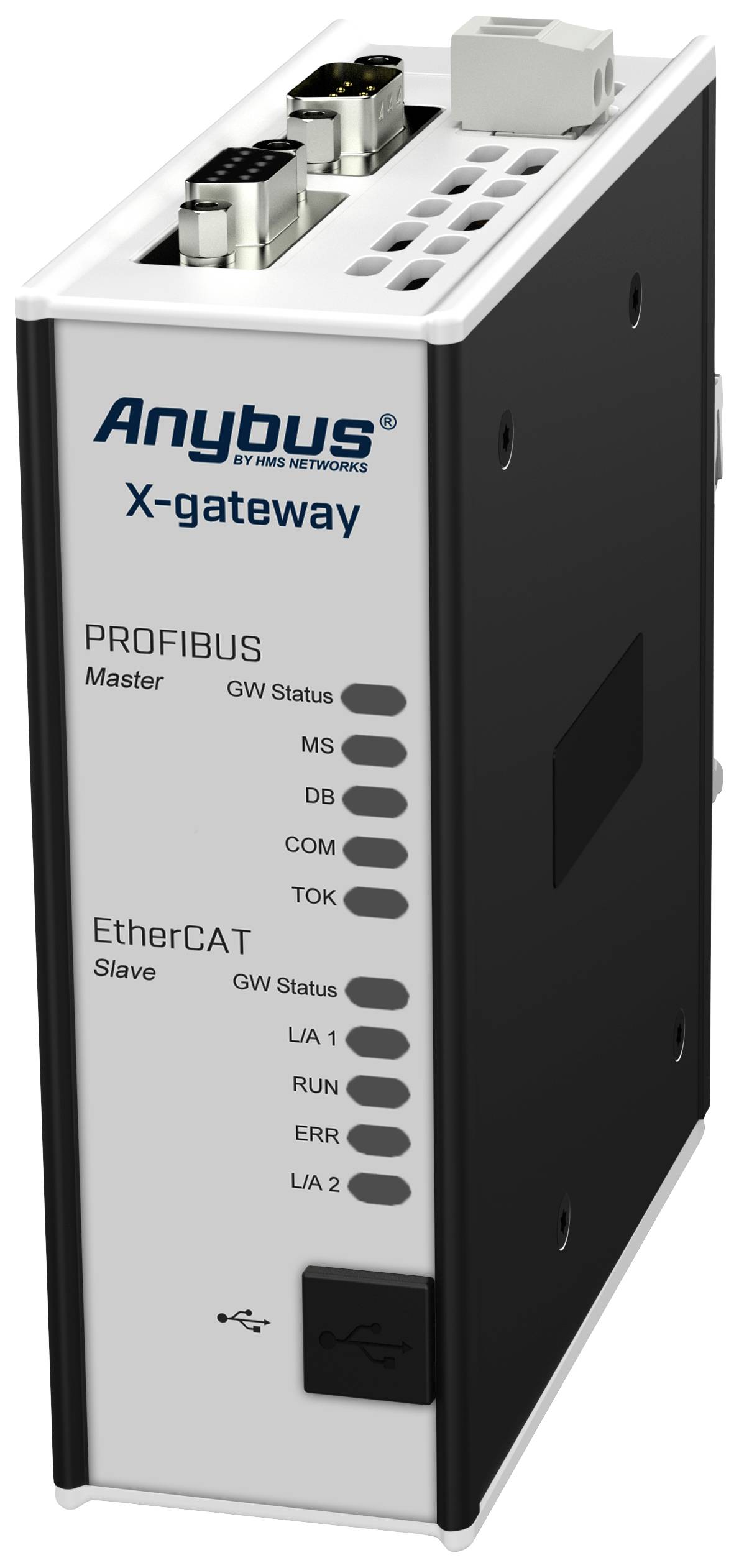

Komunikační modul 'Anybus X-gateway' zobrazuje propojení mezi PROFIBUS masterem a EtherCAT slave zařízením s indikačními stavovými LED.

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (24 904,96 Kč / kus)

24 904,96 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Anybus X-gateway - PROFIBUS Master - EtherCAT Slave

Rychlá výměna cyklických E/a dat mezi sítí PROFIBUS a EtherCAT (10-15 ms)Kompatibilní se SPSEN předních výrobcůPro diagnostické účely mohou být do údajů E/a doplněny informace o kontrole a stavuPodporuje až 512 byte vstupních a výstupních dat v každém směruOdolné samostatné pouzdro pro použití v náročném průmyslovém prostředí

Technické parametry

Rozměry (d x š x v): 114 x 44 x 127 mmHmotnost: 400 gSkladovací teplota: -40 až +85 °CMateriál krytu: Hliník a plastGalvanické oddělení: ANO, na obou stranách SBĚRNICE / EthernetOchrana: IP20, NEMA rating 1Montáž: Montážní lišta (EN 50022 standard)Konfigurace e/a: Přes USB port a software „Anybus Configuration Manager“Certifikace CE, UL, ATEX/Haz.Loc, RoHS

Kategorie produktu: Konvertor rozhraní

Rozhraní: Brána
Profibus
EtherCAT

Typ: AB7696

Provozní napětí: 24 V DC/AC

Max. provozní teplota: 65 °C

Min. provozní teplota: -25 °C

Provozní napětí: 24 v DC +/- 20% přes 2pólové 5,08 mm šroubové svorky Phoenix

Provozní teplota: -25 do 65 °C

Rozm.: (š x v) 114 mm x 127 mm

Max. odběr proudu: 400 mA

V: 127 mm

Šířka: 114 mm

Číslo výrobce: AB7696

Provedení: GATEWAY Profibus Master - EtherCAT Slave

Příkon proudu: 200 mA

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2813553 Anybus Konvertor rozhraní Brána, Profibus , EtherCAT , 24 V DC/AC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2813553 Anybus Konvertor rozhraní Brána, Profibus , EtherCAT , 24 V DC/AC

Popis

zařízení Anybus X-gateway spojuje síť PROFIBUS s ethernetovou sítí a umožňuje tak bezproblémový tok informací mezi oběma sítěmi.RYCHLÝ PŘENOS DAT E/A MEZI DVĚMA SÍTĚMIbrána X je určena především pro přenos cyklických E/a dat mezi oběma sítěmi a tím odlehčuje SPS od dalších úkolů. GATEWAY je Master v síti PROFIBUS a Slave v síti EtherCAT. Přenos dat je transparentní a lze přenášet až 512 bajtů E/a dat v každém směru.SNADNÉ UVEDENÍ DO PROVOZU - NENÍ NUTNÉ PROGRAMOVÁNÍPropojení mezi oběma sítěmi se nakonfiguruje pomocí softwaru „Anybus Configuration Manager“. K tomu nejsou zapotřebí žádné znalosti programování. Z výroby je předáno potřebné množství E/a na 20 bajtů.

Tento text byl přeložen strojově.
