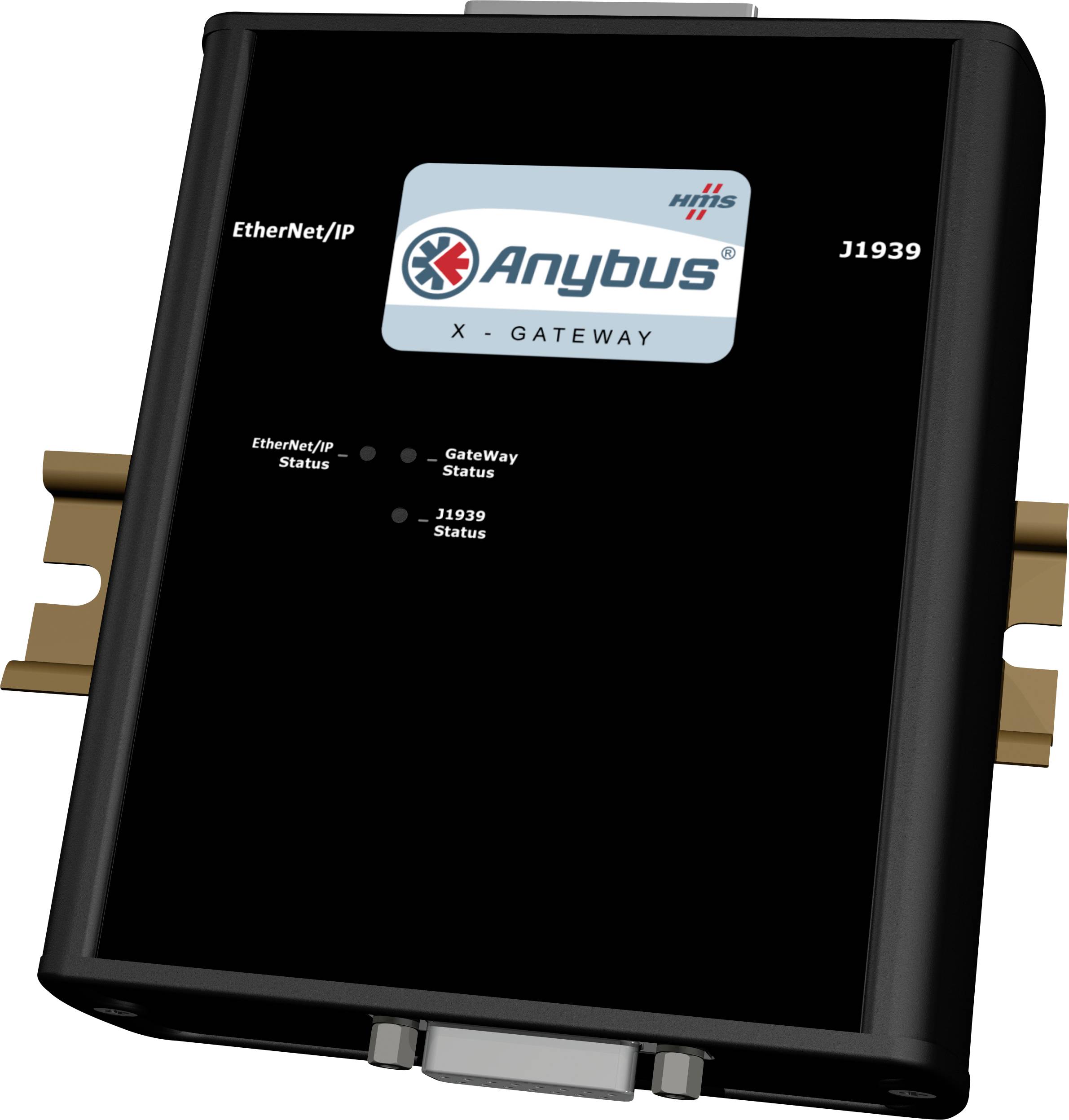

Anybus EtherNet/IP Slave/J1939 Slave brána datová sběrnice CAN, 24 V/DC

Anybus X-gateway - Ethernet adaptér/server - J1939
Pomocí gateway Anybus X můžete sledovat a ovládat data sítě J1939 pro užitková vozidla z PLC nebo zařízení na bázi Ethernetu. GATEWAY podporuje protokoly Ethernet/IP a Modbus-TCP.

RYCHLÝ PŘENOS DAT E/A MEZI DVĚMA SÍTĚMI
Údaje ze zpráv J1939 jsou přiřazeny k tabulkám E/a tak, aby byly přístupné pro síť Ethernet. V síti Ethernet/IP je x-gateway adaptér, který umožňuje přenos dat J1939 (E/a nebo Explicit Messages) do skeneru sítě Ethernet/IP. V Modbus-TCP je brána serverem, takže data J1939 mohou být jako registr Modbus adresována přes Modbus TCP klient.

SNADNÉ UVEDENÍ DO PROVOZU - NENÍ NUTNÉ PROGRAMOVÁNÍ
HMS poskytuje pro x gateway bezplatný konfigurační nástroj pro Windows (BWConfig). Software na bázi PC umožňuje uživatelům přiřadit data z parametru J1939 (PGN) k oblasti paměti, která je adresovatelná pomocí ethernetového rozhraní brány.

Při konfiguraci se vytvoří tabulka E/a s vybraným J1939 PGNs, která bude čtena nebo napsána vždy ze sítě J1939. Konfigurační nástroj BWConfig přiřazuje tabulku E/a k adresovému prostoru přístupnému pro rozhraní Ethernet Gateway.

Funkce a výhody
Sledování a řízení dat sítě J1939 pro užitková vozidla prostřednictvím ethernetového PLC systému nebo zařízení
Podporuje protokoly Ethernet/IP nebo Modbus-TCP
Typické aplikace/odvětví: Generátory proudu, ropa a plyn, námořnictvo, užitková a těžká nákladní vozidla, systémy založené na dieselových motorech s podporou J1939
Max. 500 byte E/a data v každém směru
Jednoduchá konfigurace pomocí softwaru BWConfig na bázi systému Windows, bez nutnosti programování
Ethernet adaptér 10/100 Mbit/s s s funkcí IT: HTTP server, FTP server, Telenet server a email klient
Odolné samostatné pouzdro z hliníku
Kvalifikovaná technická podpora
