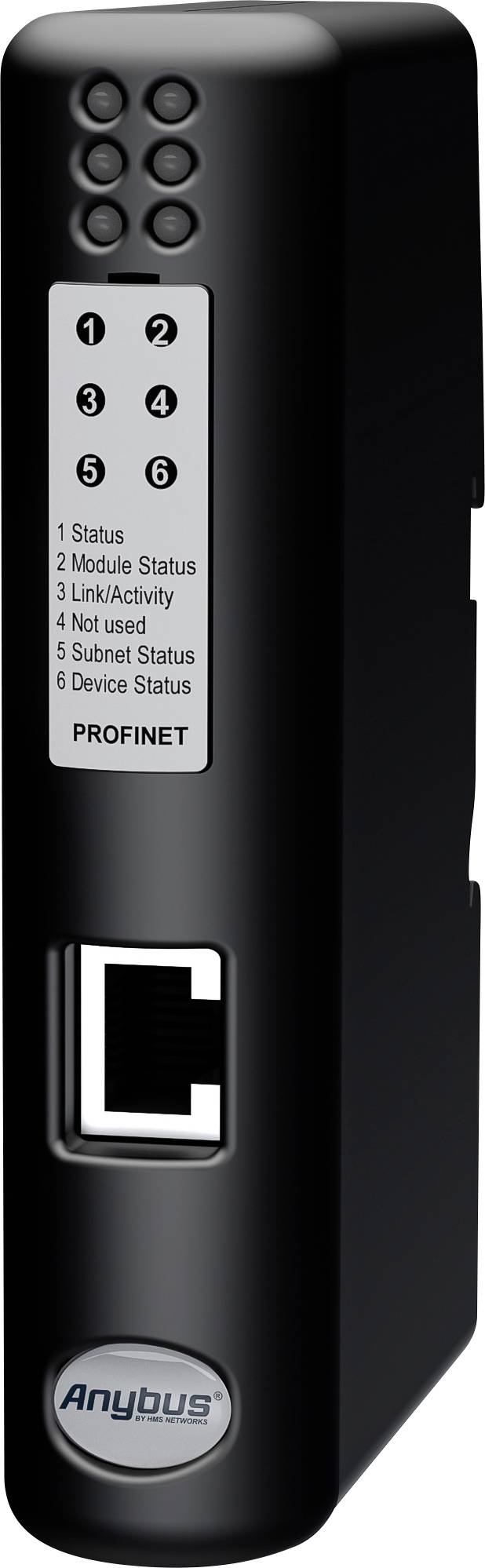

Anybus CANopen Master/PROFINET IO Slave brána CANopen, 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (22 764,46 Kč / kus)
22 764,46 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Délka: 120 mm
- Hmotnost: 150 g
- Provozní teplota: -25 až +55 °C
- Konfigurační připojení: USB (USB / CAN adaptér není součástí dodávky)
- Konfigurační spínač: Na Gateway pro nastavení adresy CANopen a rychlosti stavby
- Konektor CANopen: 9-FU34pólová D-Sub zástrčka (součástí dodávky)
- Připojení Fieldbus/Ethernet: (Viz popis rozhraní nahoře)
- Galvanické oddělení: Na straně CAN a SBĚRNICE / Ethernet
- Přenosová rychlost CANopen: 20 kbit/s - 1 Mbit/s.
- Montáž: Montážní lišta (EN 50022 standard)
- Ochrana: IP20, NEMA rating 1
- Kategorie produktu
brána
- Rozhraní
CANopen
- Typ
CANopen Master/PROFINET IO Slave
- Provozní napětí
24 V/DC
- Min. provozní teplota
-25 °C
- Provozní teplota
-25 °C (min)
- Rozm.
(š x v) 75 mm x 27 mm
- Max. odběr proudu
300 mA
- V
27 mm
- Šířka
75 mm
- Číslo výrobce
AB7307
- Provedení
Anybus CANopen Master/Profinet IO Slave Gateway
- Příkon proudu
100 mA
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2390270 Anybus CANopen Master/PROFINET IO Slave brána CANopen, 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2390270 Anybus CANopen Master/PROFINET IO Slave brána CANopen, 24 V/DC
Návod k obsluze a bezpečnostní pokyny 2390270 Anybus CANopen Master/PROFINET IO Slave brána CANopen, 24 V/DC
Popis
Anybus X-gateway - CANopen Master - Ethernet/IP adaptér
Anybus X-gateway CANopen spojuje Ethernet/IP síť s podružnou sítí CANopen a umožňuje tak integraci přístrojů CANopen do systému Ethernet/IPSPS.
RYCHLÝ PŘENOS DAT PŘES E/A.
brána X je určena především pro přenos cyklických E/a dat mezi oběma sítěmi. Data ze sítě Ethernet/IP se zapisují do objektů CANopen, které lze přiřadit k CANopen PDOs a naopak. GATEWAY je plnohodnotný Master/Manager v síti CANopen a adaptér/Slave v síti Ethernet/IP. Přenos dat mezi oběma sítěmi je transparentní a lze přenášet až 510 bajtů do každého směru.
JEDNODUCHÁ KONFIGURACE - BEZ NUTNOSTI PROGRAMOVÁNÍ
Pro konfiguraci CANopen doporučuje HMS „Anybus Configuration Manager – CANopen“. CANopen konfigurace lze provést také s běžným CANopen standardním konfigurátorem. Pro konfiguraci nejsou zapotřebí žádné znalosti programování.
FUNKCE A VÝHODY
Rychlá výměna cyklických dat typu E/a mezi sítí CANopen a Ethernet/IP (5 ms)
Vzhledem k tomu, že funkce CANopen Master/Manager nejsou v síti CANopen zapotřebí žádné SPS
Připojení až 126 CANopen Slave zařízení
Kompatibilní se SPSEN předních výrobců
Jednoduchá konfigurace CANopen pomocí softwaru „Anybus Configuration Manager – CANopen“. Není nutné programování.
Možnost vytvářet vlastní webové stránky např. pro diagnostické účely
Odolné samostatné pouzdro pro použití v náročném průmyslovém prostředí
Kvalifikovaná osobní podpora
Tento text byl přeložen strojově.
Anybus X-gateway CANopen spojuje Ethernet/IP síť s podružnou sítí CANopen a umožňuje tak integraci přístrojů CANopen do systému Ethernet/IPSPS.
RYCHLÝ PŘENOS DAT PŘES E/A.
brána X je určena především pro přenos cyklických E/a dat mezi oběma sítěmi. Data ze sítě Ethernet/IP se zapisují do objektů CANopen, které lze přiřadit k CANopen PDOs a naopak. GATEWAY je plnohodnotný Master/Manager v síti CANopen a adaptér/Slave v síti Ethernet/IP. Přenos dat mezi oběma sítěmi je transparentní a lze přenášet až 510 bajtů do každého směru.
JEDNODUCHÁ KONFIGURACE - BEZ NUTNOSTI PROGRAMOVÁNÍ
Pro konfiguraci CANopen doporučuje HMS „Anybus Configuration Manager – CANopen“. CANopen konfigurace lze provést také s běžným CANopen standardním konfigurátorem. Pro konfiguraci nejsou zapotřebí žádné znalosti programování.
FUNKCE A VÝHODY
Rychlá výměna cyklických dat typu E/a mezi sítí CANopen a Ethernet/IP (5 ms)
Vzhledem k tomu, že funkce CANopen Master/Manager nejsou v síti CANopen zapotřebí žádné SPS
Připojení až 126 CANopen Slave zařízení
Kompatibilní se SPSEN předních výrobců
Jednoduchá konfigurace CANopen pomocí softwaru „Anybus Configuration Manager – CANopen“. Není nutné programování.
Možnost vytvářet vlastní webové stránky např. pro diagnostické účely
Odolné samostatné pouzdro pro použití v náročném průmyslovém prostředí
Kvalifikovaná osobní podpora
Tento text byl přeložen strojově.
Obsah balení
- Návod na rychlé spuštění.
- Konfigurační software k dispozici ke stažení
- Anybus OPC Server software (OPC Classic pro Windows) ke stažení
- (Síťový adaptér není součástí dodávky)
- POZNÁMKA: Pro konfiguraci je zapotřebí jeden USB/CAN adaptér. Pokud nemáte USB/CAN adaptér, doporučujeme adaptér „Ixxat USB-to-CAN V2 compact“ jako příslušenství, obj. Č. 1.01.0281.12001
