Anybus ABC4090 Konvertor rozhraní Průmyslový Ethernet, Brána, 24 V/DC

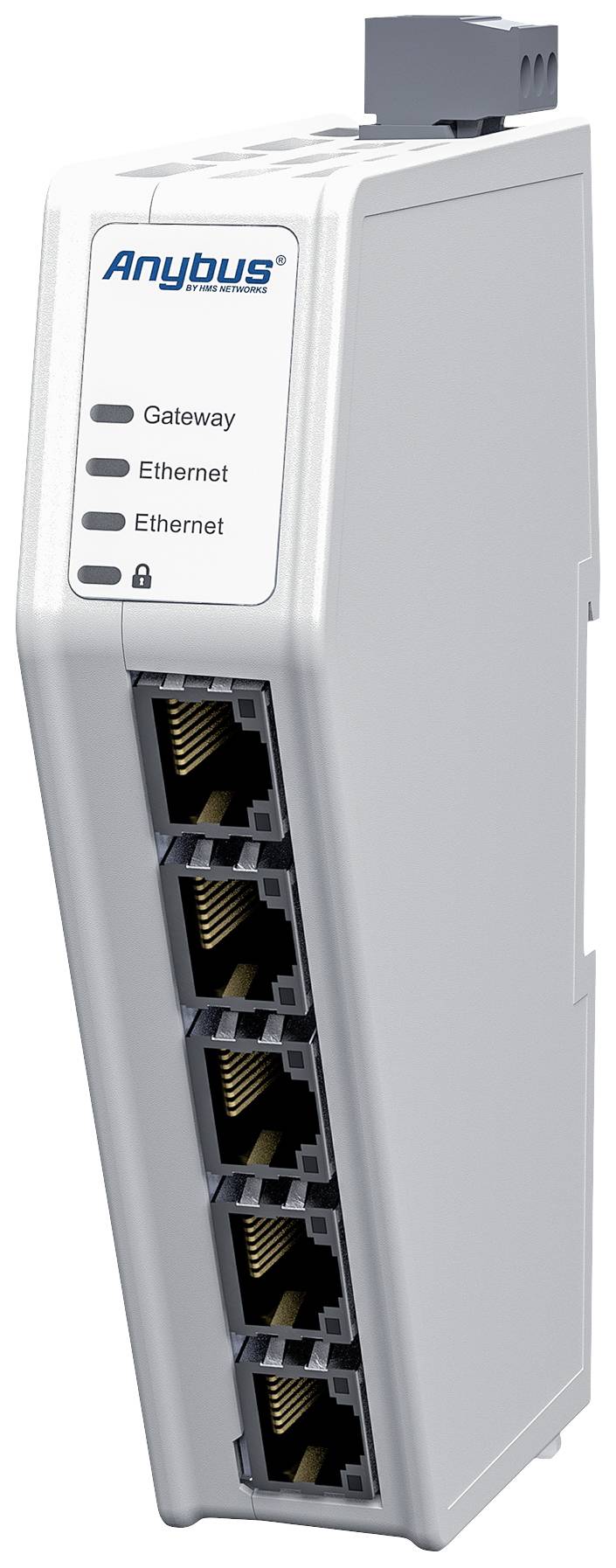

Síťové zařízení s několika ethernetovými porty a LED indikátory pro bránu, ethernet a provozní stav. Označené štítkem 'Anybus'.

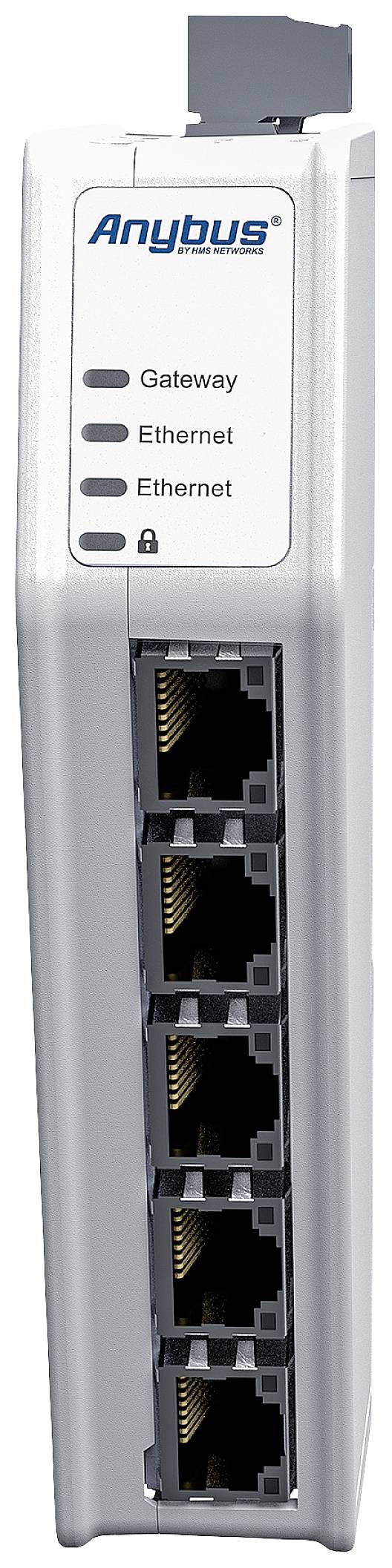

Zařízení gateway s názvem 'Anybus' s několika ethernetovými porty, určené pro připojení a přenos dat v sítích.

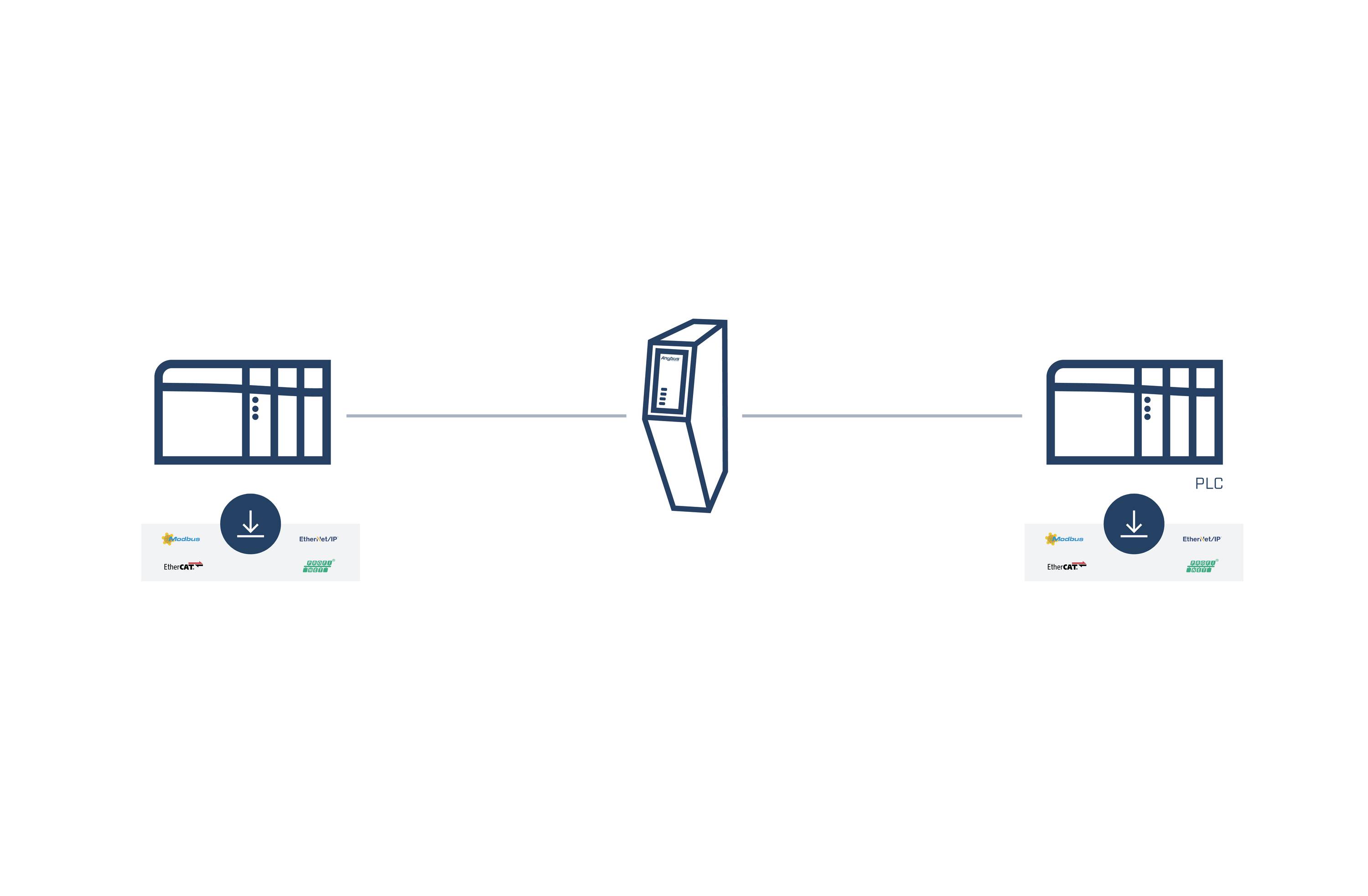

Diagram zobrazuje dvě propojené stroje a centrální server. Stroje vpravo jsou označeny jako PLC, dole jsou různná loga.

1/3

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (17 673,55 Kč / kus)

17 673,55 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Rozměry (D x Š x v) se sériovým portem a síťovou zástrčkou: 98 x 27 x 144 mmČistá hmotnost: 150 gTlačítka a spínače: Tlačítko Reset a bezpečnostní spínačLED: Ukazatel stavu pro Gateway a pro síť 1 a síť 2Stupeň krytí: IP20MATERIÁL POUZDRA: PC ABS, UL 94 VOMontáž: Montážní lišta (35 * 7,5/15) ŽIVOTNÍ PROSTŘEDÍProvozní teplota -25 až 70 °C.Skladovací teplota: 40 až 85 °C.Relativní vlhkost vzduchu: 0 - 95 % bez kondenzaceMontážní výška: Až 2.000 m.Spotřeba proudu: Typické hodnoty: 160 mA při 24 v, max. 400 mA při 12 V.Síťové připojení: 3-pólové šroubové připojeníOchrana: Ochrana proti přepólování a zkratuKONEKTORY PRO ETHERNETPřipojení: 2x Ethernet Izolace: Galvanické odděleníPřenosová rychlost: Full-duplex 10/100 Mbit/sKonektor: RJ45Switch: Dual port cut through SwitchCERTIFIKACE A NORMYUL: CULUSFile number E214107CE: 2014/30/EUKC: KOMUNIKACE R-R-ABJEMV: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Životní prostředí: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 DB, IEC 60068-2-78 CAB, IEC 60068-2-78 CABVibrace a nárazy: IEC 60068-2-27, IEC 60068-2-6Likvidace: WEEKONFIGURACEKonfigurační software: Konfigurace přes webové rozhraníKonfigurační připojení: Deizovaná 10/100 Mbit/s RJ45 přípojka pro Ethernet a další ethernetové přípojkyBEZPEČNOSTBezpečný běh (Secure boot): Zajišťuje autenticitu softwaruBezpečnostní vypínač: Fyzický spínač, který aktivuje/deaktivuje přístup k webovým konfiguračním rozhraním

Kategorie produktu: Konvertor rozhraní

Rozhraní: Průmyslový Ethernet
Brána

Typ: ABC4090

Provozní napětí: 24 V/DC

Max. provozní teplota: 70 °C

Min. provozní teplota: -25 °C

Provozní napětí: 12-30 V/DC

Provozní teplota: -25 do 70 °C

Rozm.: (š x v) 27 mm x 144 mm

Max. odběr proudu: 400 mA

V: 144 mm

Šířka: 27 mm

Číslo výrobce: ABC4090

Rozhraní: Konfigurovatelný průmyslový EthernetDíky přehrávání příslušného firmwaru jsou ale možné síťové kombinace s Ethernetem/IP, EtherCAT, Modbus TCP a PROFINET.

Příkon proudu: 160 mA

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2637481 Anybus ABC4090 Konvertor rozhraní Průmyslový Ethernet, Brána, 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2637481 Anybus ABC4090 Konvertor rozhraní Průmyslový Ethernet, Brána, 24 V/DC

Informace

Informace 2637481 Anybus ABC4090 Konvertor rozhraní Průmyslový Ethernet, Brána, 24 V/DC

Popis

Anybus communicator Common Ethernet - Common Ethernet je průmyslový převodník protokolů, který umožňuje bezproblémovou výměnu dat mezi průmyslovými ethernetovými sítěmi jako Profinet, Ethernet/IP, Modbus TCP a EtherCAT. Z výroby je Communicator nastaven tak, aby data mohla být vyměněna mezi sítí Profinet a sítí Ethernet/IP. Díky přehrávání příslušného firmwaru je ale možné i jiné síťové kombinace s Ethernetem/IP, EtherCAT, Modbus TCP a PROFINET.Komunitátor Anybus zaručuje spolehlivý, bezpečný a rychlý přenos dat mezi různými sítěmi průmyslové Ethernet a průmyslové sběrnice. Tyto samostatné brány lze snadno zprovoznit a umožňují transparentní výměnu dat mezi SPSEN, takže s minimálními změnami softwaru můžete integrovat i starší průmyslová zařízení do moderních průmyslových sítí.Anybus communicator je založen na osvědčeném síťovém procesoru Anybus NP40, který se vyznačuje shodu se sítí, vysokým výkonem a spolehlivostí. Při výměně dat mezi SPSEN různých sítí je možný velmi rychlý přenos dat až s 1500 bajty v každém směru, was splňují většinu požadavků na aktuální a budoucí aplikace pro řízení.Uvedení do provozu je díky intuitivní konfiguraci, snadno srozumitelné dokumentaci a inteligentnímu designu hardwaru a krytu vyřeší rychle.Vynikající výkonOkamžitý přenos dat - čas potřebný pro přenos dat mezi dvěma SPSEN se skládá z doby cyklu první sítě a doby cyklu druhé sítě. Interní přenos dat v komunikulátoru je zanedbatelný, protože odpovídá přirozeným výkyvům doby síťového cyklu (chitter).Zrychlené hardwarové konverze (byte swap)Communicator může pomocí zrychlené hardwarové konverze Endian změnit zobrazení dat tak, aby byla data správně zobrazena v každém PLC. Můžete dokonce různými způsoby konvertovat různé části rozsahu dat, abyste mohli zpracovávat různé typy souborů. To nemá žádný vliv na výkon, zmírňuje SPS od úkolu konverze dat a usnadňuje programování PLC.Snadné uvedení do provozuDeizovaná konfigurace Ethernet - nejsou zapotřebí žádné speciální kabely.Intuitivní Drag and Drop konfigurační rozhraní na bázi webu - není nutná instalace dodatečného softwaru.Dopředu směřující konektory usnadňují připojení kabelů a tenké provedení šetří místo na montážní liště.Řešení problémů pomocí výkonných diagnostických funkcí, včetně Live monitoru dat, stavového displeje a balíčku podpory.Nejnovější bezpečnostní funkceBezpečná funkce člunu pro rozpoznání manipulace se firmwarem a pro ochranu před napadením a infekcemi malwarem. Bezpečnostní spínač, který blokuje vaši konfiguraci a brání neoprávněnému přístupu.Do průmysluOdolný, kompaktní kryt.Průmyslové komponenty jsou testovány a certifikovány podle CE a UL.Velký rozsah teplot -25°C až 70°C.Montáž na DIN lištu pro instalaci v blízkosti připojených zařízení, čímž se sníží náklady na zapojení.

Tento text byl přeložen strojově.
