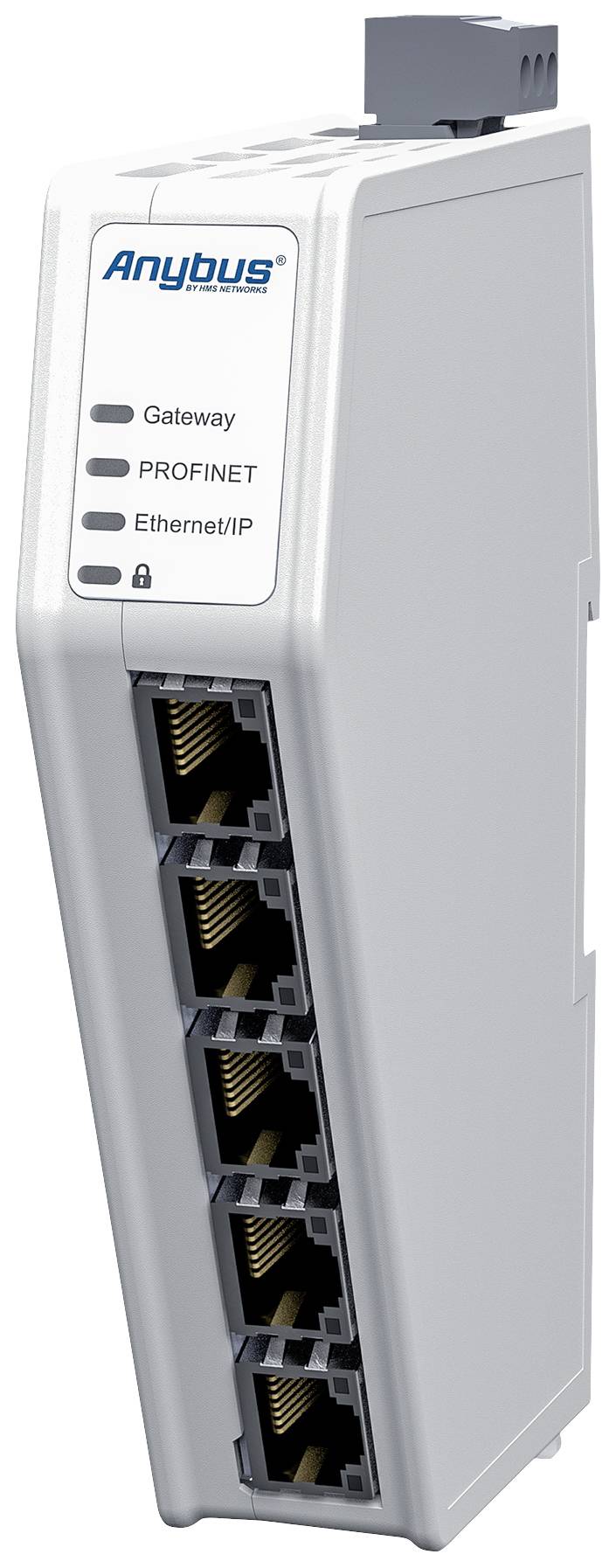

Anybus ABC4013 Konvertor rozhraní Profinet, Ethernet/IP, Průmyslový Ethernet, Brána, 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (17 673,55 Kč / kus)
17 673,55 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Anybus communicator - Profinet IO-Device - Ethernet/IP adaptér
- Okamžitý přenos dat
- Zrychlené hardwarové konverze (byte swap)
Technické parametry
- Rozměry (D x Š x v) se sériovým portem a síťovou zástrčkou: 98 x 27 x 144 mmČistá hmotnost: 150 gTlačítka a spínače: Tlačítko Reset a bezpečnostní spínačLED: Ukazatel stavu pro Gateway a pro síť 1 a síť 2Stupeň krytí: IP20MATERIÁL POUZDRA: PC ABS, UL 94 VOMontáž: Montážní lišta (35 * 7,5/15) ŽIVOTNÍ PROSTŘEDÍProvozní teplota -25 až 70 °C.Skladovací teplota: 40 až 85 °C.Relativní vlhkost vzduchu: 0 - 95 % bez kondenzaceMontážní výška: Až 2.000 m.Spotřeba proudu: Typické hodnoty: 160 mA při 24 v, max. 400 mA při 12 V.Síťové připojení: 3-pólové šroubové připojeníOchrana: Ochrana proti přepólování a zkratuKONEKTORY PRO ETHERNETPřipojení: 2x Ethernet Izolace: Galvanické odděleníPřenosová rychlost: Full-duplex 10/100 Mbit/sKonektor: RJ45Switch: Dual port cut through SwitchETHERNET/IPProvozní režim: Adaptér (Slave) Zprávy: Implicitně a explicitněMax. Počet skenovací připojení: 1 vstup/výstup („Exclusive owner“) 3 „Slistovní připojení only“ nebo „Input only“Velikost vstupního data: 1.448 bajtů (s „Large forward open“)Velikost výstupu: 1.448 byte (s „Large forward open“)Redundance sítě: Device Level Ring (DLR), beacon-based Quick Connect: Třída B Minimální doba cyklu: 1 ms pro připojení třídy 1, 100 ms pro připojení třídy 3Soubor EDS: K dispoziciPROFINETProvozní režim: Profinet IO-Device (Slave)Třída: A, BKomunikační kanály: Real Time Channel (RT)Velikost vstupního data: 1.024 bajtů Výstupní velikost dat: 1.024 bajtůMinimální doba cyklu: 1 msMax. Počet připojení: 1 IO Controller Application Relationship + 2 Device Access Application relationshipsTřída zatížení: Třída IIIi&M records: Manufacturer data (I&M0), Tag information (I&M1), Date/Time (I&M2), Description (I&M3)SNMP: K dispoziciSoubor GDML: K dispoziciCERTIFIKACE A NORMYUL: CULUSFile number E214107CE: 2014/30/EUKC: KOMUNIKACE R-R-ABJEMV: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Životní prostředí: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 DB, IEC 60068-2-78 CAB, IEC 60068-2-78 CABVibrace a nárazy: IEC 60068-2-27, IEC 60068-2-6Likvidace: WEEKONFIGURACEKonfigurační software: Konfigurace přes webové rozhraníKonfigurační připojení: Deizovaná 10/100 Mbit/s RJ45 přípojka pro Ethernet a další ethernetové přípojkyBEZPEČNOSTBezpečný běh (Secure boot): Zajišťuje autenticitu softwaruBezpečnostní vypínač: Fyzický spínač, který aktivuje/deaktivuje přístup k webovým konfiguračním rozhraním
- Kategorie produktu
Konvertor rozhraní
- Rozhraní
Profinet
Ethernet/IP
Průmyslový Ethernet
Brána
- Typ
ABC4013
- Provozní napětí
24 V/DC
- Max. provozní teplota
70 °C
- Min. provozní teplota
-25 °C
- Provozní napětí
12-30 VDC
- Provozní teplota
-25 do 70 °C
- Rozm.
(š x v) 27 mm x 144 mm
- Max. odběr proudu
400 mA
- V
144 mm
- Šířka
27 mm
- Číslo výrobce
ABC4013
- Příkon proudu
160 mA
- UKCA
Ano
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2637479 Anybus ABC4013 Konvertor rozhraní Profinet, Ethernet/IP, Průmyslový Ethernet, Brána, 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2637479 Anybus ABC4013 Konvertor rozhraní Profinet, Ethernet/IP, Průmyslový Ethernet, Brána, 24 V/DC
Informace
Informace 2637479 Anybus ABC4013 Konvertor rozhraní Profinet, Ethernet/IP, Průmyslový Ethernet, Brána, 24 V/DC
Popis

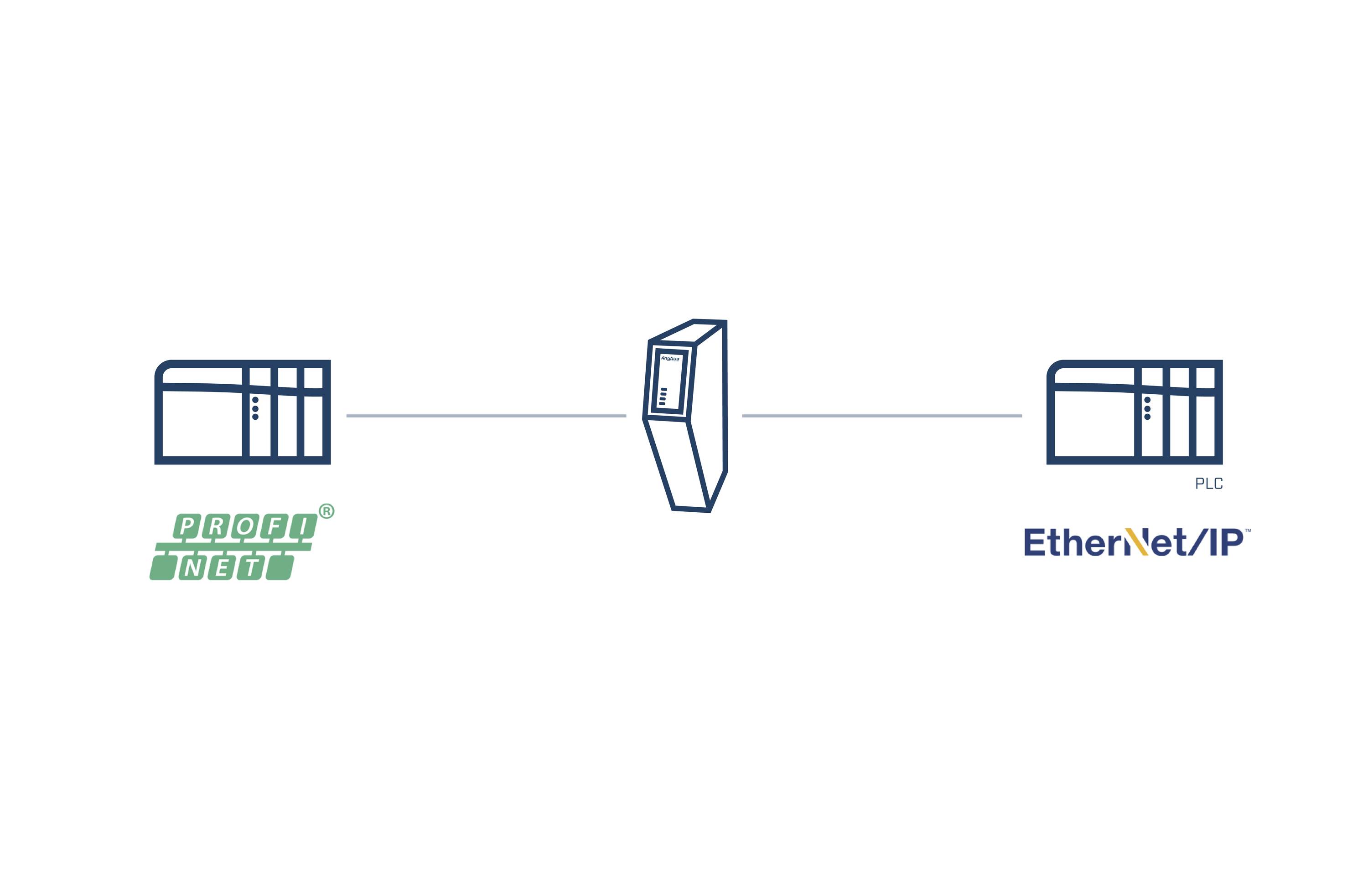

Adaptér Anybus Communicator Profinet IO-Devi - Ethernet/IP je průmyslový konvertor protokolů, který umožňuje bezproblémovou výměnu dat mezi sítěmi PROFINET a Ethernet/IP.
Komunitátor Anybus zaručuje spolehlivý, bezpečný a rychlý přenos dat mezi různými sítěmi průmyslové Ethernet a průmyslové sběrnice. Tyto samostatné brány lze snadno zprovoznit a umožňují transparentní výměnu dat mezi SPSEN, takže s minimálními změnami softwaru můžete integrovat i starší průmyslová zařízení do moderních průmyslových sítí.
Anybus communicator je založen na osvědčeném síťovém procesoru Anybus NP40, který se vyznačuje shodu se sítí, vysokým výkonem a spolehlivostí. Při výměně dat mezi SPSEN různých sítí je možný velmi rychlý přenos dat až s 1500 bajty v každém směru, což odpovídá was většině požadavků na aktuální a budoucí aplikace pro řízení.
Uvedení do provozu je díky intuitivní konfiguraci, snadno srozumitelné dokumentaci a inteligentnímu designu hardwaru a krytu vyřeší rychle.
Vynikající výkon
Okamžitý přenos dat - čas potřebný pro přenos dat mezi dvěma SPSEN se skládá z doby cyklu první sítě a doby cyklu druhé sítě. Interní přenos dat v komunikulátoru je zanedbatelný, protože odpovídá přirozeným výkyvům doby síťového cyklu (chitter).
Zrychlené hardwarové konverze (byte swap)
Communicator může pomocí zrychlené hardwarové konverze Endian změnit zobrazení dat tak, aby byla data správně zobrazena v každém PLC. Můžete dokonce různými způsoby konvertovat různé části rozsahu dat, abyste mohli zpracovávat různé typy souborů. To nemá žádný vliv na výkon, zmírňuje SPS od úkolu konverze dat a usnadňuje programování PLC.
Snadné uvedení do provozu
Deizovaná konfigurace Ethernet - nejsou zapotřebí žádné speciální kabely.
Intuitivní Drag and Drop konfigurační rozhraní na bázi webu - není nutná instalace dodatečného softwaru.
Dopředu směřující konektory usnadňují připojení kabelů a tenké provedení šetří místo na montážní liště.
Řešení problémů pomocí výkonných diagnostických funkcí, včetně Live monitoru dat, stavového displeje a balíčku podpory.
Nejnovější bezpečnostní funkce
Bezpečná funkce člunu pro rozpoznání manipulace se firmwarem a pro ochranu před napadením a infekcemi malwarem. Bezpečnostní spínač, který blokuje vaši konfiguraci a brání neoprávněnému přístupu.
Do průmyslu
Odolný, kompaktní kryt
Průmyslové komponenty jsou testovány a certifikovány podle UL a UL
Velký rozsah teplot: -25°C až 70°C.
Montáž na DIN lištu pro instalaci v blízkosti připojených zařízení, čímž se sníží náklady na zapojení
Tento text byl přeložen strojově.
Komunitátor Anybus zaručuje spolehlivý, bezpečný a rychlý přenos dat mezi různými sítěmi průmyslové Ethernet a průmyslové sběrnice. Tyto samostatné brány lze snadno zprovoznit a umožňují transparentní výměnu dat mezi SPSEN, takže s minimálními změnami softwaru můžete integrovat i starší průmyslová zařízení do moderních průmyslových sítí.
Anybus communicator je založen na osvědčeném síťovém procesoru Anybus NP40, který se vyznačuje shodu se sítí, vysokým výkonem a spolehlivostí. Při výměně dat mezi SPSEN různých sítí je možný velmi rychlý přenos dat až s 1500 bajty v každém směru, což odpovídá was většině požadavků na aktuální a budoucí aplikace pro řízení.
Uvedení do provozu je díky intuitivní konfiguraci, snadno srozumitelné dokumentaci a inteligentnímu designu hardwaru a krytu vyřeší rychle.
Vynikající výkon
Okamžitý přenos dat - čas potřebný pro přenos dat mezi dvěma SPSEN se skládá z doby cyklu první sítě a doby cyklu druhé sítě. Interní přenos dat v komunikulátoru je zanedbatelný, protože odpovídá přirozeným výkyvům doby síťového cyklu (chitter).
Zrychlené hardwarové konverze (byte swap)
Communicator může pomocí zrychlené hardwarové konverze Endian změnit zobrazení dat tak, aby byla data správně zobrazena v každém PLC. Můžete dokonce různými způsoby konvertovat různé části rozsahu dat, abyste mohli zpracovávat různé typy souborů. To nemá žádný vliv na výkon, zmírňuje SPS od úkolu konverze dat a usnadňuje programování PLC.
Snadné uvedení do provozu
Deizovaná konfigurace Ethernet - nejsou zapotřebí žádné speciální kabely.
Intuitivní Drag and Drop konfigurační rozhraní na bázi webu - není nutná instalace dodatečného softwaru.
Dopředu směřující konektory usnadňují připojení kabelů a tenké provedení šetří místo na montážní liště.
Řešení problémů pomocí výkonných diagnostických funkcí, včetně Live monitoru dat, stavového displeje a balíčku podpory.
Nejnovější bezpečnostní funkce
Bezpečná funkce člunu pro rozpoznání manipulace se firmwarem a pro ochranu před napadením a infekcemi malwarem. Bezpečnostní spínač, který blokuje vaši konfiguraci a brání neoprávněnému přístupu.
Do průmyslu
Odolný, kompaktní kryt
Průmyslové komponenty jsou testovány a certifikovány podle UL a UL
Velký rozsah teplot: -25°C až 70°C.
Montáž na DIN lištu pro instalaci v blízkosti připojených zařízení, čímž se sníží náklady na zapojení
Tento text byl přeložen strojově.
